Reflex Ausdehnungsgefäß G MAG 600, 600L, 10 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 600 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 10 bar. Es eignet sich für geschlossene Heiz- und Kühlwassersysteme und ist mit einer langlebigen Epoxidharzbeschichtung versehen. Typische Einsatzbereiche sind Zentralheizungen und Kühlsysteme, bei denen ein Frostschutzmittelzusatz von 25 bis 50 Prozent verwendet wird.

Wie ist das Reflex G 600 Ausdehnungsgefäß konstruiert?

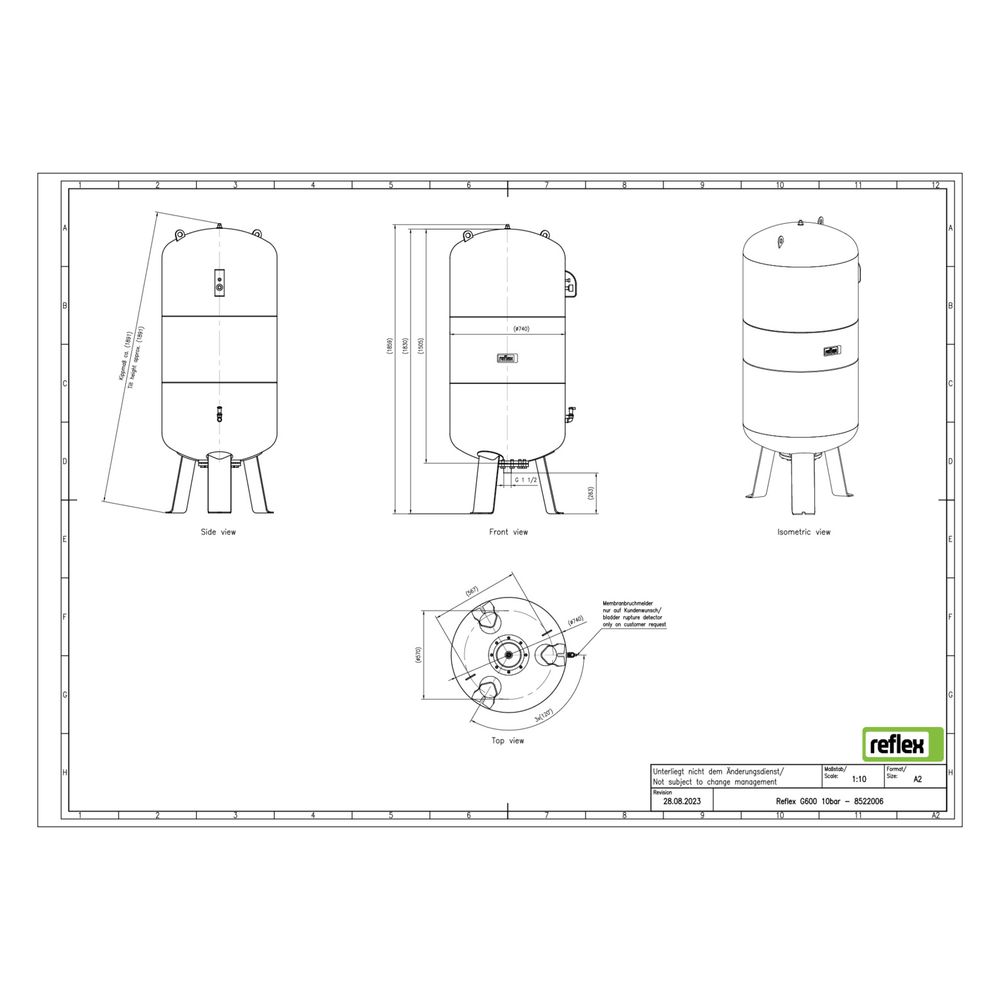

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die stehende Bauweise mit einem Durchmesser von 740 mm und einer Bauhöhe von 1871 mm sorgt für eine platzsparende Installation. Das Gefäß ist mit Füßen ausgestattet und für eine vertikale Platzierung vorgesehen.

Welche Schutz- und Ausstattungsmerkmale bietet das Gefäß?

Das Gefäß ist mit einer robusten Epoxidharzbeschichtung versehen, die eine lange Lebensdauer unterstützt. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um Beschädigungen vorzubeugen. Zudem ist eine Muffe für einen optionalen Membranbruchmelder vorhanden, um die Betriebssicherheit zu erhöhen. Die Anschlüsse sind als metrisches Außengewinde mit einem Nenndurchmesser von 1 1/2 Zoll (40 mm) ausgeführt.

Für welche Betriebsbedingungen ist das Reflex G 600 geeignet?

Das Ausdehnungsgefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von bis zu 70 °C ausgelegt. Es ist für den Einsatz mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent geeignet. Der maximale Arbeitsdruck beträgt 10 bar, der Vordruck ist auf 3,5 bar eingestellt. Das Gefäß ist für den Einsatz in Zentralheizungen und Kühlsystemen konzipiert, jedoch nicht für Leitungswasser geeignet.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Reflex G 600 entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Für Anlagen mit einem Produkt aus Druck und Volumen kleiner oder gleich 3.000 bar-Liter besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Betriebsdruck: 10 bar
• Bauhöhe: 1871 mm
• Durchmesser: 740 mm
• Anschluss: Außengewinde (metrisch), 1 1/2 Zoll (40 mm)
• Membranmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Vordruck: 3,5 bar
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Max. Systemtemperatur: 120 °C
• Ausstattung: Manometer, Vordruckventil mit Metallbügel-Schutz, Muffe für Membranbruchmelder, Füße für stehende Platzierung

Das Reflex Reflex G Ausdehnungsgefäß MAG 600 überzeugt durch seine robuste Bauweise, die austauschbare Membran und die Eignung für Heiz- und Kühlsysteme mit Frostschutzmittelzusatz. Mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 10 bar bietet es zuverlässige Druckausgleichsfunktionalität für geschlossene Systeme.
