Reflex Ausdehnungsgefäß C MAG 80, 80L, 3 bar, Diskusform, Grau

Der Reflex Reflex C Ausdehnungsgefäß MAG 80 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 3 bar. Das graue Gefäß in Diskusform ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich für den Einsatz in Zentralheizungen sowie Kühlsystemen. Die robuste Konstruktion und die hochwertige Butyl-Vollmembran sorgen für eine zuverlässige Trennung von Gas- und Wasserraum und eine stabile Druckhaltung.

Wie ist das Reflex C Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Ausdehnungsgefäß verfügt über ein flaches, zylindrisches Gehäuse mit integrierter Aufhängelasche, die eine platzsparende und schnelle Wandmontage ermöglicht. Die Membran besteht aus langlebigem Butylkautschuk (IIR), der als Vollmembran ausgeführt ist und nicht ausgetauscht werden kann. Die Epoxidharzbeschichtung des Gehäuses sorgt für eine hohe Korrosionsbeständigkeit. Die Konstruktion entspricht der Norm DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Für welche Einsatzbereiche und Medien ist das Ausdehnungsgefäß geeignet?

Das Reflex C MAG 80 ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt. Es ist geeignet für Zentralheizungen und Kühlsysteme, jedoch nicht für Leitungswasser. Das Gefäß kann mit Frostschutzmitteln verwendet werden, wobei ein Zusatz von mindestens 25 bis maximal 50 Prozent empfohlen wird. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C, und der zulässige Arbeitsdruck beträgt bis zu 3 bar. Die Mediumtemperatur im Dauerbetrieb kann zwischen -10 °C und 70 °C liegen.

Welche Anschluss- und Montagemöglichkeiten bietet das Reflex C Ausdehnungsgefäß?

Das Ausdehnungsgefäß ist mit einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) ausgestattet. Die Befestigung erfolgt vertikal an der Wand mithilfe der integrierten Aufhängelaschen, die eine einfache und sichere Montage ermöglichen. Das Gefäß ist nicht für die horizontale Platzierung oder mit Füßen vorgesehen und wird ohne zusätzliches Befestigungsmaterial geliefert.

Wie funktioniert die Membran im Reflex C Ausdehnungsgefäß?

Die hochwertige Butyl-Vollmembran trennt den Wasserraum vom statischen Gasraum im Gefäß. Diese Trennung minimiert die Diffusion zwischen Gas und Wasser, wodurch der Vordruck stabil bleibt und die Funktion des Ausdehnungsgefäßes über lange Zeit erhalten wird. Die Membran ist nicht austauschbar, was die Langlebigkeit des Gefäßes unterstützt.

Technische Daten

• Nennvolumen: 80 l
• Maximaler Betriebsdruck: 3 bar
• Vordruck: 1,5 bar
• Farbe: Grau

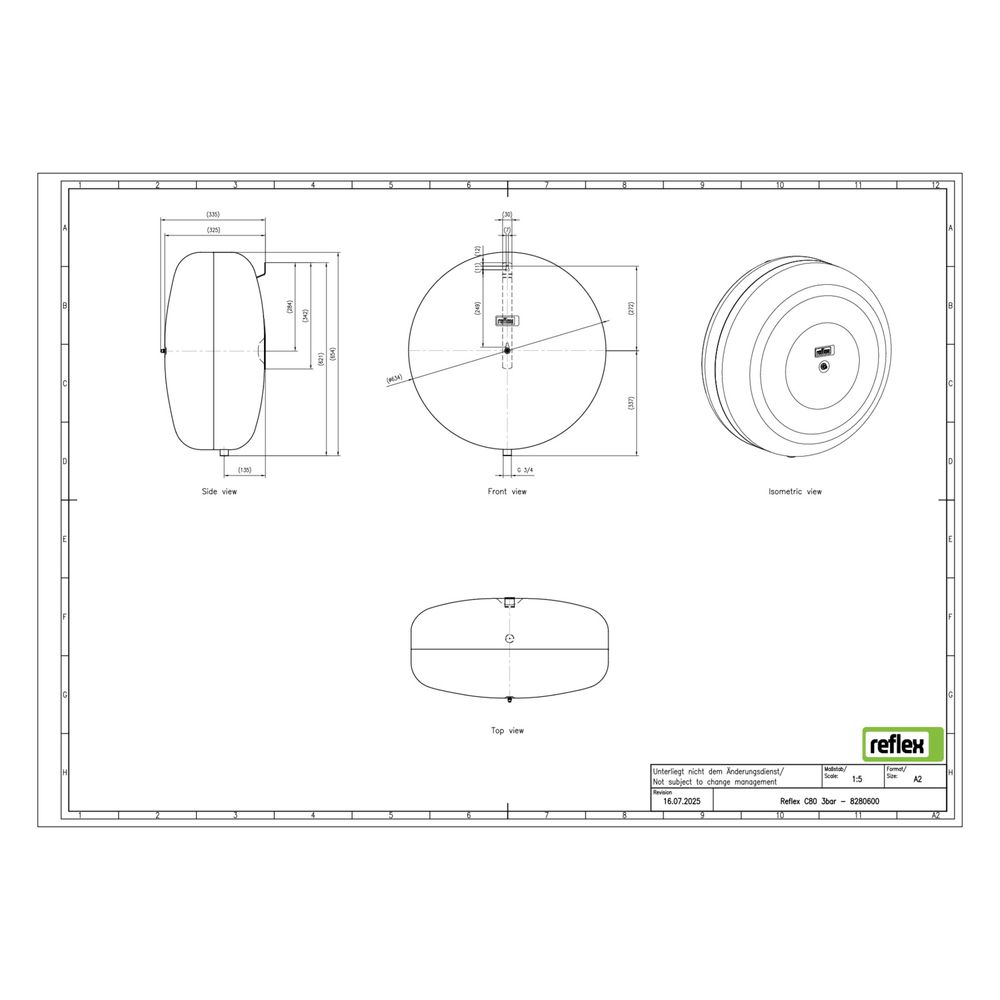

• Bauhöhe: 654 mm
• Durchmesser: 634 mm
• Kippmaß: 659 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C

Das Reflex Reflex C Ausdehnungsgefäß MAG 80 bietet eine zuverlässige Druckhaltung in Heiz- und Kühlsystemen durch seine hochwertige Butyl-Vollmembran und die robuste Bauweise. Mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 3 bar ist es für vielfältige Anwendungen in geschlossenen Systemen geeignet und ermöglicht eine platzsparende Wandmontage dank der flachen Diskusform und integrierten Aufhängelaschen.
