Reflex Exdirt Schmutzabscheider vertikal D 65 V, mit F1 Flansch, 10 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 65 V mit F1 Flansch ist eine zuverlässige Komponente zur Reinigung von Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen. Er ist geeignet für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % und entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom. Mit einem maximalen Betriebsdruck von 10 bar und einer Nenngröße von DN 65 schützt der Schmutzabscheider die Anlage vor schädlichen Ablagerungen und trägt zur Betriebssicherheit bei.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung. Das speziell gestaltete Abscheideelement Flowpac entfernt selbst kleinste Partikel ab 5 Mikrometern aus dem Flüssigkeitsstrom. Die Partikel setzen sich im Schmutzsammelraum ab, der über einen eigenen Entschlammungskugelhahn gereinigt und entleert werden kann, ohne den Betrieb zu unterbrechen.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für geschlossene Heiz- und Kühlwassersysteme konzipiert. Er eignet sich für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50 %. Eine Verwendung in offenen Systemen oder Solaranlagen ist nicht vorgesehen. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C.

Welche Anschluss- und Montageoptionen bietet der Exdirt D 65 V?

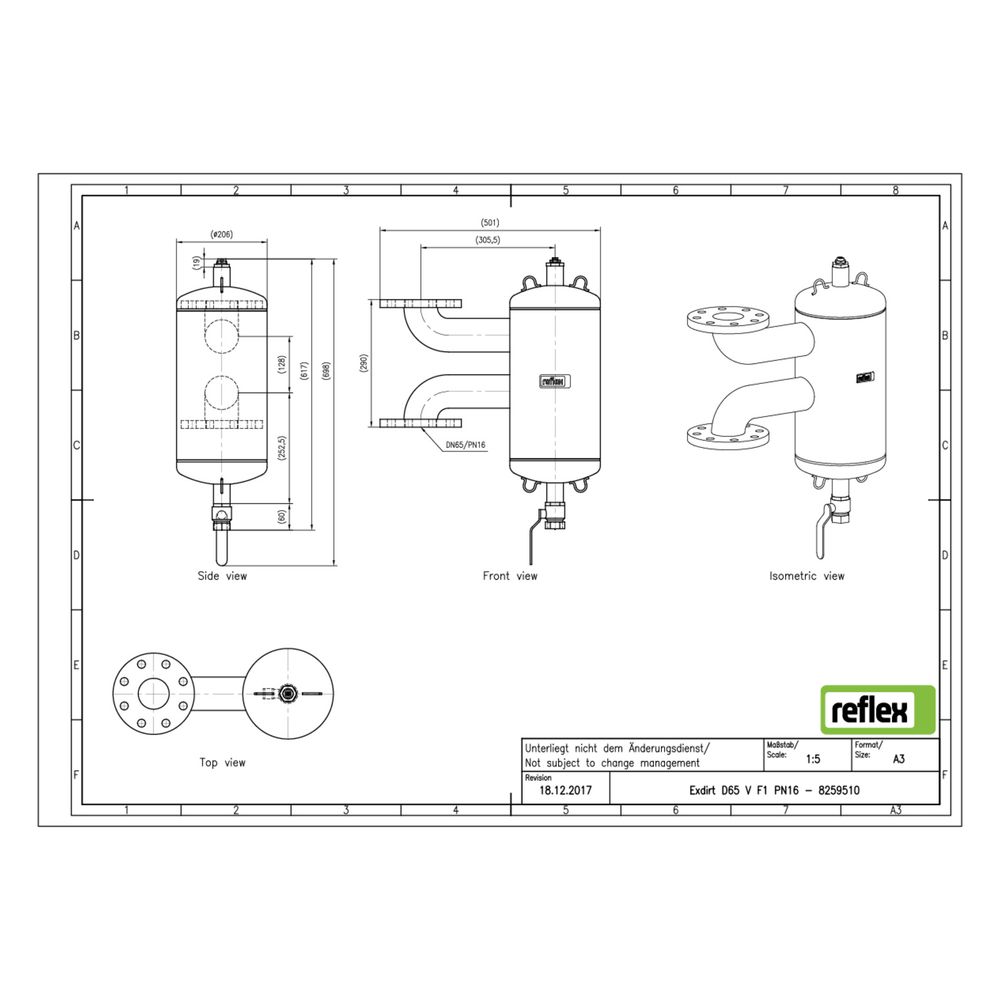

Das Modell ist vertikal ausgeführt und verfügt über einen Flanschanschluss mit Normeinbaulänge F1 gemäß DIN 3202-1 und DIN EN 558:2017-05. Das Gehäuse besteht aus Stahl mit einem Rohraußendurchmesser von 76,10 mm. Die Baulänge beträgt 290 mm, was eine einfache Integration in bestehende Anlagen ermöglicht.

Welche zusätzlichen Funktionen und Erweiterungen sind möglich?

Optional kann der Schmutzabscheider mit einem Magneteinsatz Exferro erweitert werden, der ferromagnetische Partikel aus dem Fluidstrom separiert. Die Reinigung während des Betriebs ist durch den Entschlammungskugelhahn möglich, was Ausfallzeiten reduziert.

Technische Daten

• Typ Abscheider: Schmutz
• Ausführung: vertikal
• Anschluss: Flansch (F1 Normeinbaulänge)
• Werkstoff Gehäuse: Stahl
• Nenndurchmesser: DN 65
• Rohraußendurchmesser: 76,10 mm
• Baulänge: 290 mm
• Max. Arbeitsdruck: 10 bar
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 109,5
• Durchflussleistung: 0,10 bis 20 m³/h
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider vertikal D 65 V mit F1 Flansch bietet eine effektive Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt Heiz- und Kühlwassersysteme zuverlässig. Mit einem maximalen Betriebsdruck von 10 bar, einer Nenngröße von DN 65 und der Möglichkeit zur Reinigung während des Betriebs stellt er eine wartungsfreundliche Lösung dar, die zur Betriebssicherheit und Effizienz der Anlage beiträgt.
