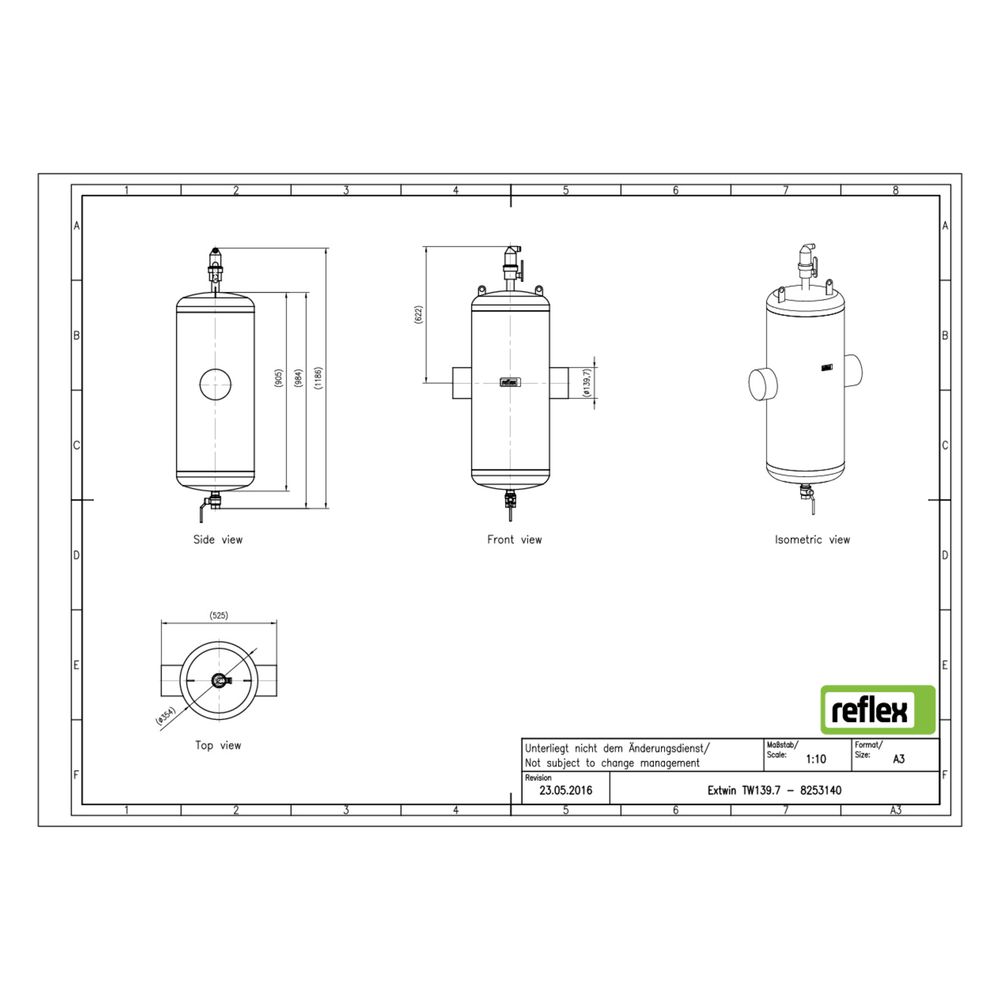

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 139,7mm, mit Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW 139,7 mm und Schweißstutzen ist eine kombinierte Armatur zur Entfernung von Schlamm, Mikroblasen und Gasblasen aus Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Systemkreisläufen. Das Gerät ist für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % ausgelegt und eignet sich besonders für den Einsatz in geschlossenen Heiz- und Kühlsystemen mit einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre ab. Gleichzeitig entfernt die Armatur Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium. Die Kombination aus Luft-, Mikroblasen- und Schlammabscheidung verbessert die Systemhygiene und schützt empfindliche Komponenten vor Ablagerungen.

Welche Materialien und Anschlüsse sind verfügbar?

Das Gehäuse des Extwin besteht aus robustem Stahl. Die Ausführung erfolgt horizontal mit einem Rohraußendurchmesser von 139,7 mm. Der Anschluss erfolgt über Schweißstutzen, die eine dauerhafte Verbindung im System sicherstellen. Weitere Ausführungen sind mit Messinggewinde oder Flanschanschlüssen erhältlich, dieses Modell bezieht sich jedoch auf die Variante mit Schweißstutzen.

Wie wird der Schmutzabscheider gewartet und gereinigt?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Dadurch kann der Schmutzabscheider kontinuierlich im Einsatz bleiben, während Ablagerungen entfernt werden. Eine optionale Erweiterung mit einem Magneteinsatz (Exferro) ermöglicht die Separierung ferromagnetischer Partikel aus dem Fluidstrom.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C.

Welche Leistungsdaten und Betriebsparameter sind relevant?

Der Schmutzabscheider ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von 5 Zoll (125 mm). Die Baulänge beträgt 525 mm, der Kvs-Wert liegt bei 351,3. Die Durchflussleistung reicht von 0,10 bis 72 m³/h, was eine flexible Anpassung an unterschiedliche Systemgrößen erlaubt.

Technische Daten

• Rohraußendurchmesser: 139,7 mm
• Maximaler Betriebsdruck: 10 bar
• Nenndurchmesser: 5 Zoll (125 mm)
• Baulänge: 525 mm
• Kvs-Wert: 351,3
• Durchflussleistung: 0,10 bis 72 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximales Glykol-Mischverhältnis: 50 %
• Werkstoff Gehäuse: Stahl
• Anschlussart: Schweißstutzen
• Einsatzbereich: Geschlossene Heiz- und Kühlsysteme

Der Reflex Extwin Schmutzabscheider TW 139,7 mm mit Schweißstutzen bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schlammabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Durchflussleistung von bis zu 72 m³/h unterstützt er die Systemhygiene und schützt empfindliche Komponenten vor Ablagerungen. Die einfache Wartung über den Entschlammungskugelhahn ermöglicht eine kontinuierliche Nutzung ohne Unterbrechungen.
