Reflex Variomat VF 1000/1000 Ausdehnungsgefäß MAG, Nennvolumen 1000l, Vollmembran, Grau

Der Reflex Variomat VF 1000/1000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1000 Litern. Es gehört zur Variomat Serie und ist für den Einsatz in pumpengesteuerten Druckhaltestationen mit ein oder zwei Pumpen konzipiert. Das drucklose Gefäß ist gegenüber der Atmosphäre geschlossen und erfüllt die Anforderungen der EU-Druckgeräterichtlinie sowie relevanter DIN- und VDI-Normen. Typische Einsatzbereiche sind Heizungs- und Kühlanlagen, in denen eine zuverlässige Druckhaltung erforderlich ist.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Variomat VF 1000/1000 ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders. Das Grundgefäß ist mit einem Messumformer für die Niveaumessung ausgestattet, der eine präzise Überwachung des Füllstands erlaubt.

Welche Normen und Zulassungen gelten für das Variomat VF 1000/1000?

Das Ausdehnungsgefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Die Druckstufe ist mit PN 6 angegeben, was einem maximalen Arbeitsdruck von 6 bar entspricht. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C.

Welche Maße und Anschlüsse sind relevant?

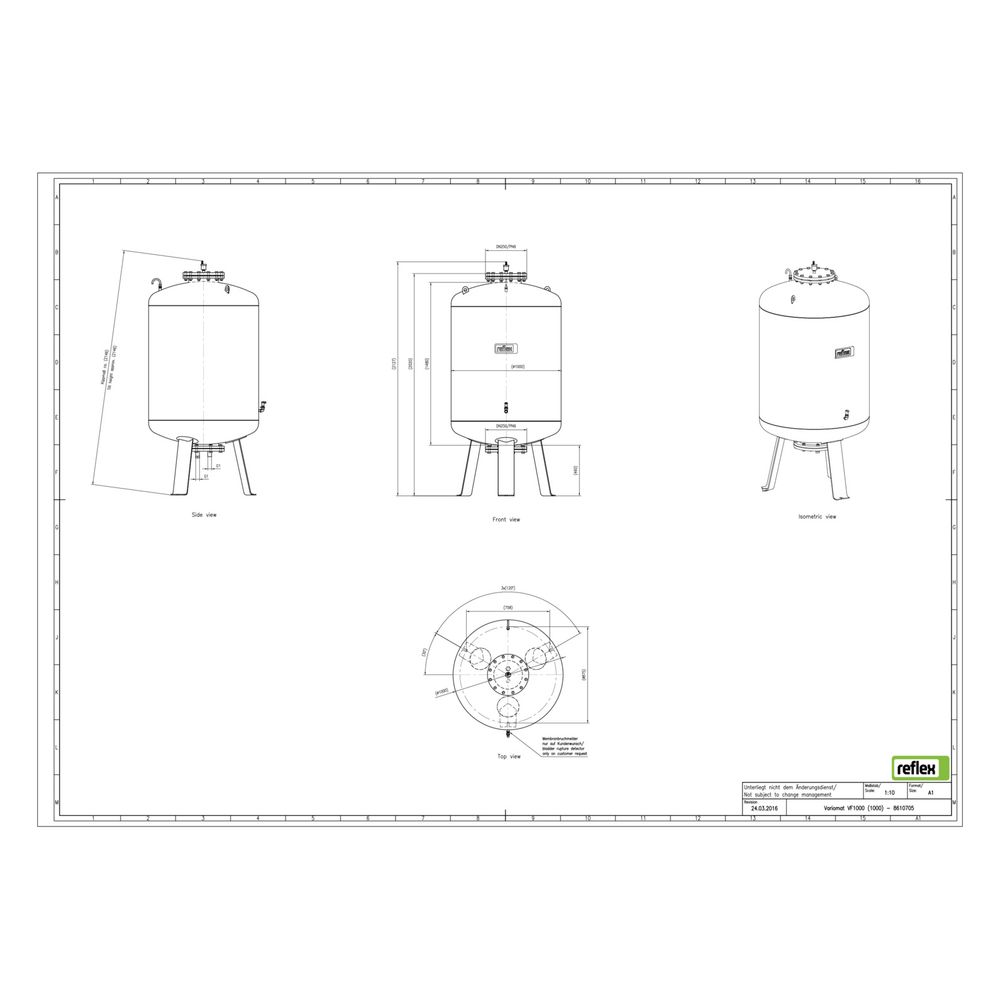

Das Gefäß ist für eine vertikale Aufstellung vorgesehen und besitzt einen Durchmesser von 1000 mm sowie eine Bauhöhe von 2127 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm), mit einem Rohraußendurchmesser von 33,7 mm. Diese Maße sind wichtig für die Integration in bestehende Anlagen und die Verbindung mit Rohrleitungen.

Technische Daten

• Nennvolumen: 1000 l
• Bauhöhe: 2127 mm
• Durchmesser: 1000 mm
• Druckstufe: PN 6
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Max. Arbeitsdruck: 6 bar
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Vollmembran nach DIN EN 13831
• Außenbeschichtung: kunststoffbeschichtet

Das Reflex Variomat VF 1000/1000 Ausdehnungsgefäß bietet eine zuverlässige Druckhaltung in pumpengesteuerten Systemen und überzeugt durch seine robuste Bauweise mit austauschbarer Vollmembran und integrierter Niveaumessung. Mit einem Nennvolumen von 1000 Litern, einer Druckstufe von PN 6 und einer maximalen Mediumtemperatur von 70 °C ist es für vielfältige Heizungs- und Kühlanwendungen geeignet.
