Reflex Exdirt Schmutzabscheider vertikal D 125 V, mit F1 Flansch, 10 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 125 V mit F1 Flansch ist ein zuverlässiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser/Glykolgemische bis zu 50 Prozent geeignet. Mit einem maximalen Betriebsdruck von 10 bar und einer Nenngröße von DN 125 ist er für anspruchsvolle Anlagen konzipiert.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung. Das speziell gestaltete Abscheideelement Flowpac sorgt dafür, dass selbst kleinste Schmutz- und Schlammpartikel aus dem Wasserstrom entfernt werden. Die Partikel sammeln sich im Schmutzsammelraum, der über einen eigenen Entschlammungskugelhahn gereinigt und entleert werden kann, ohne den Betrieb der Anlage zu unterbrechen. Optional ist eine Erweiterung mit dem Magneteinsatz Exferro möglich, um ferromagnetische Partikel zusätzlich zu separieren.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt D 125 V ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt. Er eignet sich für die Filtration von Wasser sowie Wasser/Glykolgemischen mit einem Mischungsverhältnis von bis zu 50 Prozent Glykol. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C. Die Armatur ist nicht für offene Systeme oder Solaranlagen vorgesehen.

Welche Anschluss- und Bauarten sind verfügbar?

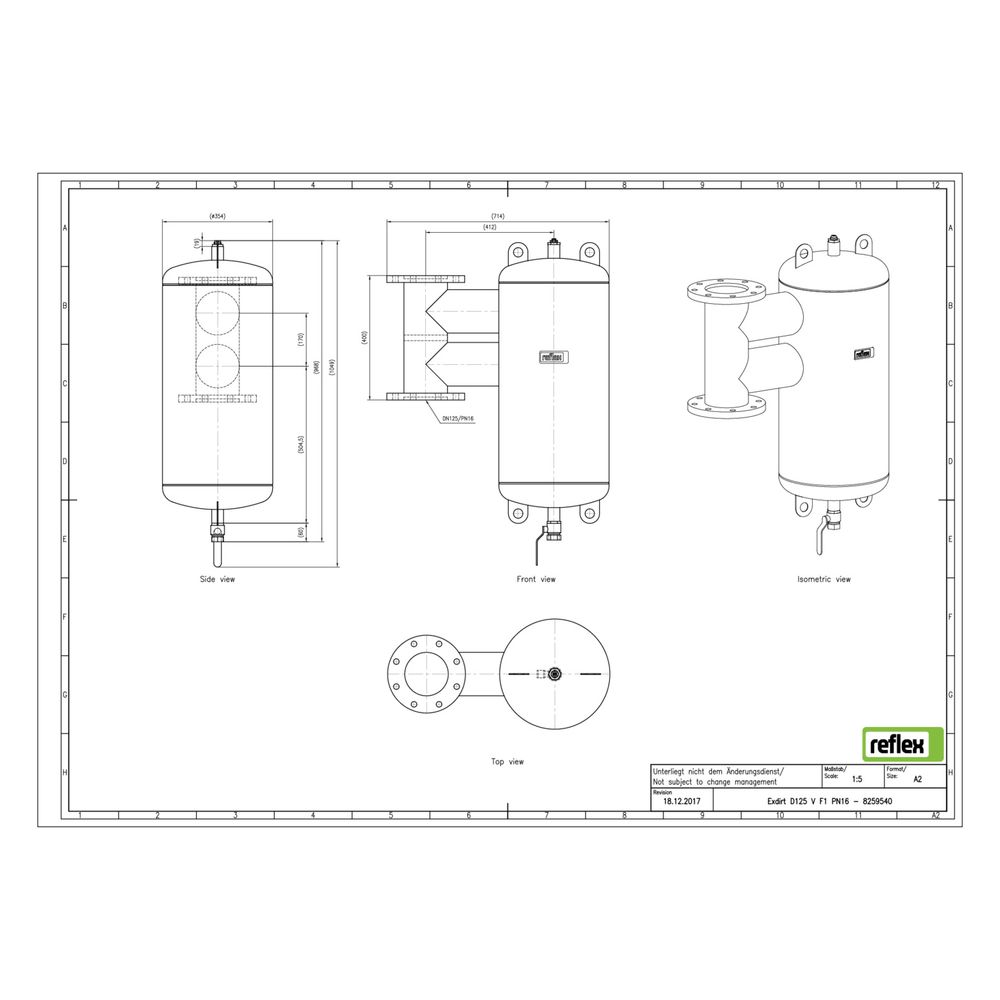

Das Modell D 125 V ist als vertikale Ausführung mit Flanschanschluss gemäß Normeinbaulänge F1 (DIN 3202-1) nach DIN EN 558:2017-05 ausgeführt. Das Gehäuse besteht aus robustem Stahl. Die Baulänge beträgt 400 mm, der Rohraußendurchmesser 139,7 mm. Die Armatur ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und bietet einen Kvs-Wert von 316,2, was eine Durchflussleistung von 0,1 bis 72 m³/h ermöglicht.

Technische Daten

• Nenndurchmesser: DN 125
• Anschlussart: Flansch (F1 Normeinbaulänge)
• Werkstoff Gehäuse: Stahl
• Baulänge: 400 mm
• Rohraußendurchmesser: 139,7 mm
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Kvs-Wert: 316,2
• Durchflussleistung: 0,1 bis 72 m³/h
• Maximales Glykol-Mischverhältnis: 50 %
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D 125 V bietet eine effiziente Entfernung von Schmutz- und Schlammpartikeln ab 5 Mikrometern und schützt damit Heiz- und Kühlsysteme vor Ablagerungen. Mit seiner robusten Stahlkonstruktion, der hohen Durchflussleistung und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung ist er eine zuverlässige Komponente für geschlossene Anlagensysteme mit einem Betriebsdruck von bis zu 10 bar und einer Mediumtemperatur von bis zu 110 °C.
