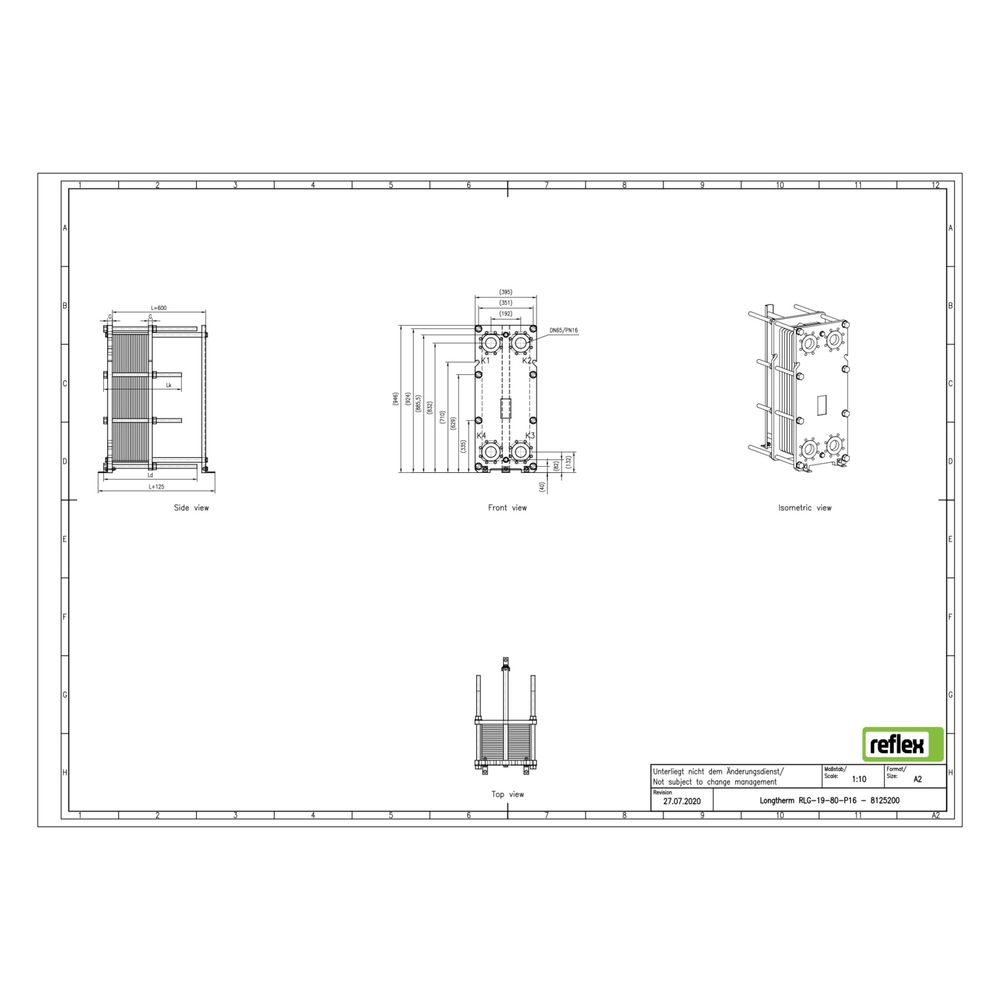

Reflex Longtherm Plattenwärmetauscher RLG-19-80, geschraubt, 80 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-19-80 ist ein geschraubter Wärmetauscher mit 80 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung erleichtert und eine Erweiterung durch weitere Plattenpakete erlaubt. Dies macht den Longtherm besonders wartungsfreundlich und anpassbar an wechselnde Anforderungen. Zudem ist der Wärmetauscher nicht vollversiegelt, was die Flexibilität bei der Wartung erhöht.
Für welche Betriebsbedingungen ist der Longtherm RLG-19-80 ausgelegt?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 60. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 758 mm in der Tiefe. Die Anschlüsse sind nicht seitlich angebracht, und der Mittenabstand der Anschlüsse beträgt 192 mm. Das Gerät ist nicht für die Verwendung mit Dämmschalen vorgesehen.
Welche Kanalformen sind im Wärmetauscher verbaut und welche Funktion haben sie?
Im Longtherm Wärmetauscher kommen zwei Kanalformen zum Einsatz: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den Durchfluss in den jeweiligen Strömungsräumen.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff: rostfreier Stahl
- Dichtungen: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 758 mm
- Mittenabstand Anschlüsse: 192 mm
- Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RLG-19-80 überzeugt durch seine robuste Edelstahlkonstruktion und die flexible, geschraubte Bauweise. Mit einer Leistung über 1 MW und einem maximalen Arbeitsdruck von 16 bar ist er für anspruchsvolle Anwendungen geeignet. Die Kombination aus klebefreien NBR-Butyl-Dichtungen und der Möglichkeit zur einfachen Reinigung und Erweiterung sorgt für eine effiziente und zuverlässige Wärmeübertragung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8125200 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8125200 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 758,00 |
| EAN-13 | 4036705220739 |
| Geeignet für Dämmschale | nein |
| Gewicht | 321,8 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
