Beschreibung
Reflex Ausdehnungsgefäß G MAG 3000, 3000L, 6 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 3000 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine stehende Bauweise sowie eine langlebige Epoxidharzbeschichtung aus. Das Gefäß ist in Grau gehalten und eignet sich für den Einsatz in Zentralheizungen sowie Kühlsystemen mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die stehende Ausführung ist mit Füßen ausgestattet und verfügt über ein Manometer sowie ein Vordruckventil, die durch einen Metallbügel geschützt sind. Für Gefäße ab 1000 Litern sind Flanschanschlüsse des Typs DN65 mit Druckstufen PN 6 oder PN 16 vorgesehen. Zusätzlich gibt es eine Muffe für einen optionalen Membranbruchmelder sowie eine Besichtigungsöffnung.
Welche technischen Normen und Zulassungen gelten für das Gefäß?
Das Reflex G Ausdehnungsgefäß entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Es ist für den Betrieb mit Frostschutzmitteln von mindestens 25 bis 50 Prozent ausgelegt. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur 70 °C. Der Dauerbetrieb ist für Mediumtemperaturen von -10 °C bis 70 °C ausgelegt.
Für welche Einsatzbereiche ist das Reflex G Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist für den Einsatz in geschlossenen Heizungs- und Kühlsystemen konzipiert und eignet sich insbesondere für Zentralheizungen. Es ist nicht für den Einsatz mit Leitungswasser geeignet, sondern für Systeme mit Frostschutzmittelzusatz. Die stehende Bauweise mit Füßen ermöglicht eine stabile Installation in vertikaler Position.
Technische Daten
- Nennvolumen: 3000 l
- Maximaler Betriebsdruck: 6 bar
- Farbe: Grau

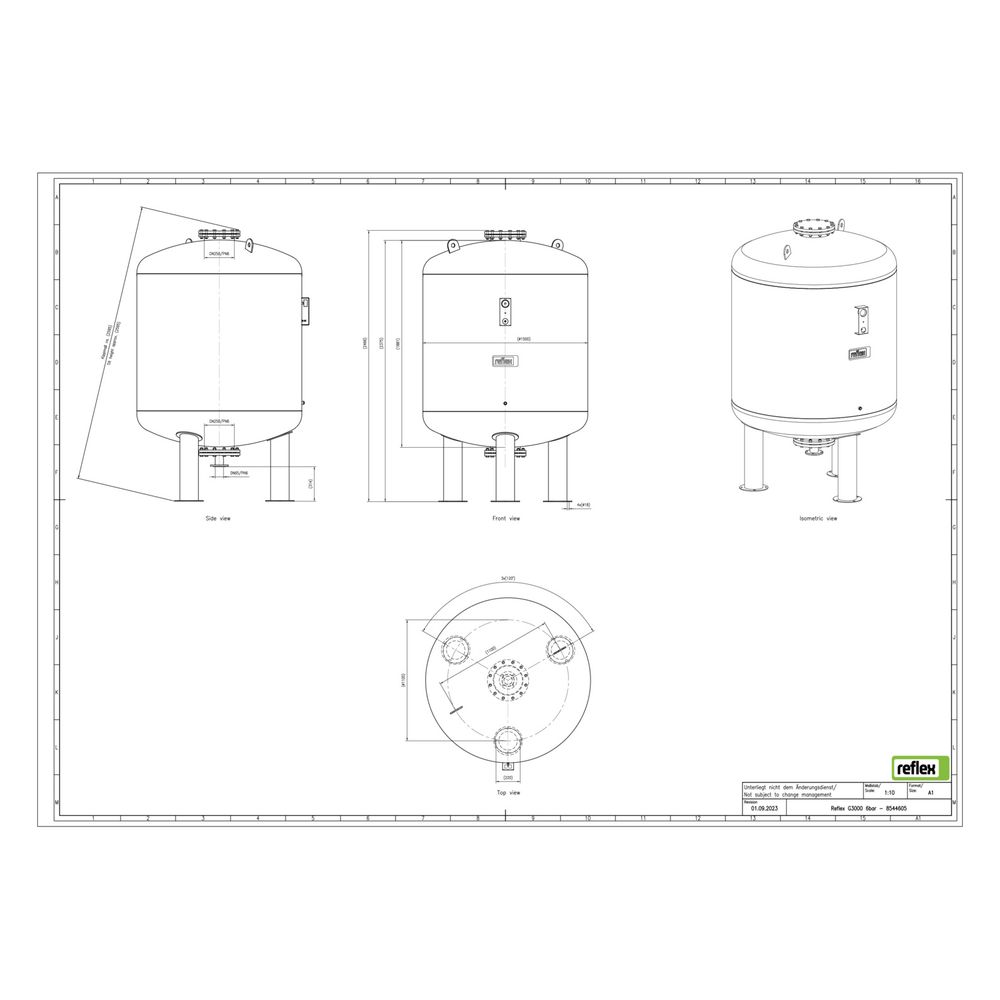

- Bauhöhe: 2490 mm
- Durchmesser: 1500 mm
- Anschluss: Flansch DN 65, PN 6 oder PN 16
- Werkstoff Membran: Butylkautschuk (IIR)
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Betriebstemperatur: 70 °C
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
- Platzierung: Stehend, vertikal mit Füßen
Das Reflex Reflex G Ausdehnungsgefäß MAG 3000 bietet eine robuste und normgerechte Lösung für die Druckkompensation in Heiz- und Kühlsystemen. Mit einem Nennvolumen von 3000 Litern, einem maximalen Betriebsdruck von 6 bar und einer langlebigen Membran aus Butylkautschuk ist es für den Einsatz in anspruchsvollen Anlagen geeignet und unterstützt den Betrieb mit Frostschutzmitteln bis zu 50 Prozent.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8544605 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8544605 |
| Bauhöhe | 2490,00 |
| Druckstufe Flansch | PN 6 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705110948 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 640 kg |
| Kippmaß | 2595,00 |
| Max Arbeitsdruck | 6,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
