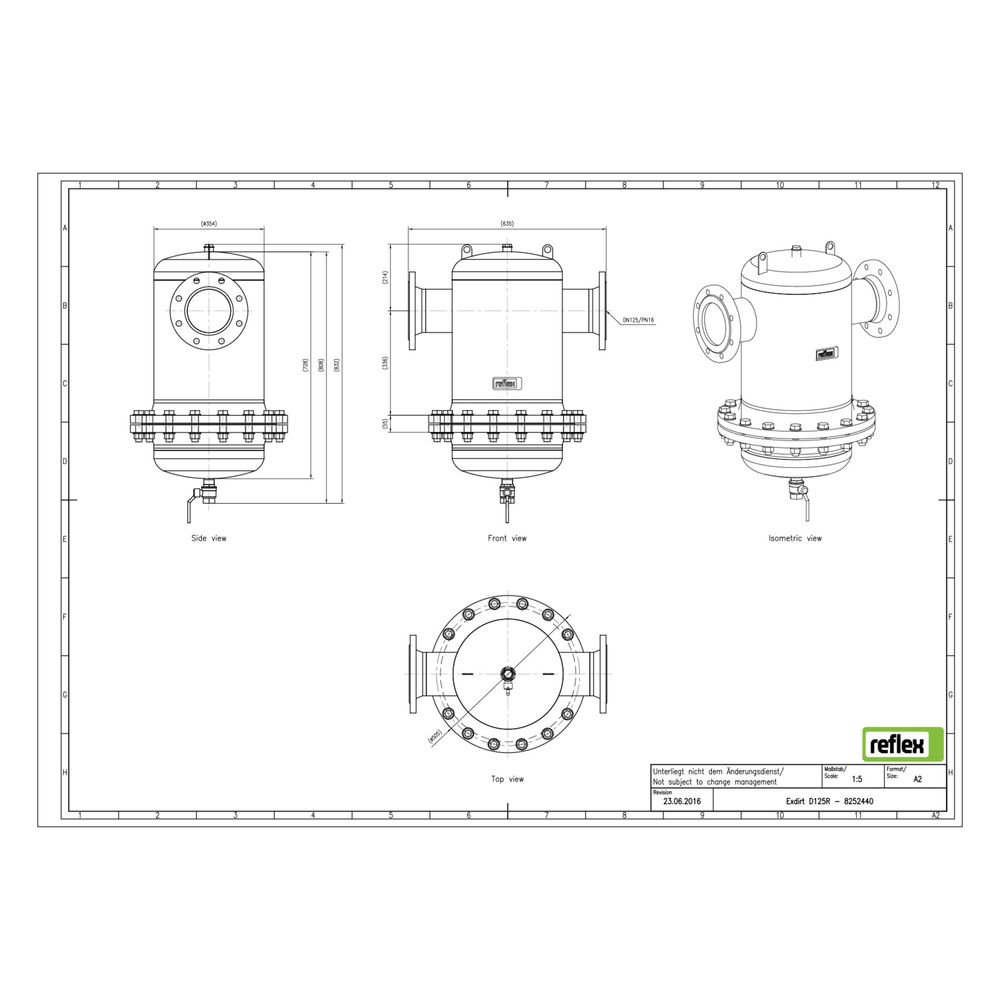

Reflex Exdirt Schmutzabscheider D DN 125 R, mit Wartungsflansch und Flansch, 8-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 125 R mit Wartungsflansch und 8-Loch-Flanschanschluss ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus Wasser oder Wasser/Glykol-Gemisch bis zu einem Anteil von 50 %. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C schützt der Schmutzabscheider Anlagen vor schädlichen Schmutz- und Schlammpartikeln und trägt zur Reduzierung von Betriebskosten bei.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch das Medium gleichmäßig durch den speziell gestalteten Einsatz fließt. Das magnetische Funktionsprinzip unterstützt die Abscheidung von metallischen Partikeln. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für geschlossene Heiz- und Kühlsysteme sowie andere flüssigkeitsgefüllte Anlagensysteme ausgelegt. Er ist nicht für offene Systeme oder Solaranlagen geeignet. Das Gerät kann mit Wasser oder einem Wasser/Glykol-Gemisch bis zu 50 % Glykolanteil betrieben werden. Die Temperaturspanne liegt zwischen 0 und 110 °C, der maximale Betriebsdruck beträgt 10 bar.

Welche Anschluss- und Bauformen sind verfügbar?

Das Modell D DN 125 R ist horizontal ausgeführt und verfügt über einen 8-Loch-Flanschanschluss. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 139,7 mm. Ein Wartungsflansch ermöglicht einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten, ohne dass die Anlage stillgelegt werden muss.

Wie wird die Wartung und Reinigung durchgeführt?

Die Reinigung erfolgt über den integrierten Entschlammungskugelhahn, der eine Entleerung des Schmutzsammelraums während des Betriebs erlaubt. Der Wartungsflansch erleichtert den Zugang zum Inneren des Geräts für Reinigungs- und Inspektionsarbeiten, was die Wartung vereinfacht und die Anlagenverfügbarkeit erhöht.

Technische Daten

• Nenndurchmesser: DN 125
• Anschluss: 8-Loch-Flansch
• Werkstoff Gehäuse: Stahl
• Rohraußendurchmesser: 139,7 mm
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 72 m³/h
• Kvs-Wert: 351,3
• Ausführung: horizontal
• Reinigung während des Betriebs möglich: ja

Der Reflex Exdirt Schmutzabscheider D DN 125 R bietet eine zuverlässige Entfernung von Schmutz- und Schlammpartikeln ab 5 Mikrometern und schützt damit Heiz- und Kühlsysteme effektiv. Mit einem maximalen Betriebsdruck von 10 bar, einer Temperaturbeständigkeit bis 110 °C und der Möglichkeit zur Reinigung während des Betriebs stellt er eine effiziente Lösung zur Anlagenpflege dar.
