Reflex Ausdehnungsgefäß N MAG 500, 500L, 6 bar, stehend, Halbmembran, Grau

Der Reflex Reflex N Ausdehnungsgefäß MAG 500 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch eine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus SBR aus, die aufgrund der gleichmäßig-symmetrischen Belastung besonders verschleißfest ist. Das graue Gefäß eignet sich für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Reflex N Ausdehnungsgefäß entspricht der DIN EN 13831 und der Druckgeräterichtlinie 2014/68/EU. Es verfügt über eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.

Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?

Das Gefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt und eignet sich für Zentralheizungen sowie Kühlsysteme mit einem Frostschutzmittelzusatz von mindestens 25 bis maximal 50 Prozent. Die zulässige Systemtemperatur beträgt bis zu 120 °C, die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C, und der maximale Arbeitsdruck beträgt 6 bar. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.

Wie sind die Anschlüsse und die Platzierung des Ausdehnungsgefäßes gestaltet?

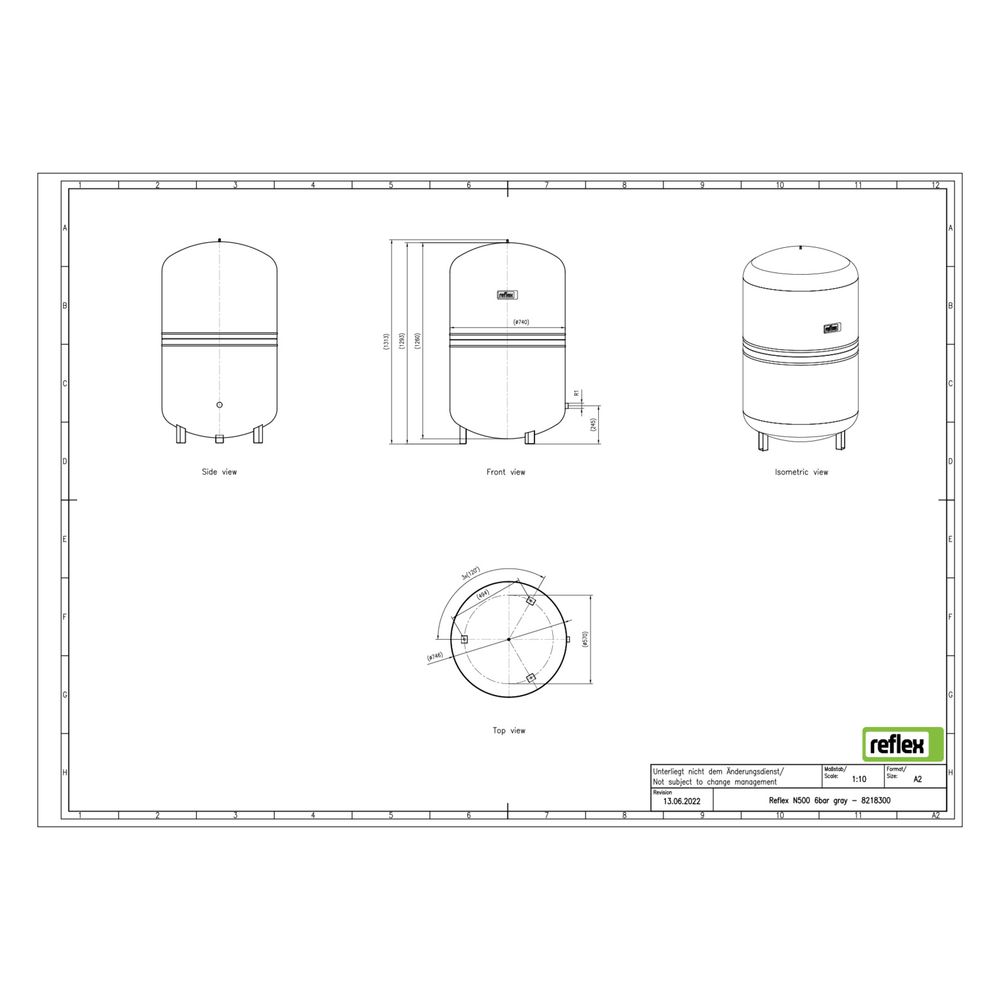

Das Ausdehnungsgefäß ist stehend mit Füßen ausgeführt und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Die Bauhöhe beträgt 1313 mm, der Durchmesser 740 mm und das Kippmaß 1357 mm.

Welche besonderen Eigenschaften und Hinweise sind zu beachten?

Das Gefäß ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet. Es unterliegt keiner Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt der Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter entspricht. Die Membran ist nicht austauschbar, was die Wartung vereinfacht, da die Halbmembran als langlebig gilt.

Technische Daten

• Nennvolumen: 500 l
• Maximaler Betriebsdruck: 6 bar
• Bauhöhe: 1313 mm
• Durchmesser: 740 mm
• Kippmaß: 1357 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Maximale Systemtemperatur: 120 °C
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
• Frostschutzmittelzusatz: 25 bis 50 %
• Membranwerkstoff: SBR
• Platzierung: stehend, mit Füßen

Das Reflex Reflex N Ausdehnungsgefäß MAG 500 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 500 Litern, einem maximalen Betriebsdruck von 6 bar und einer hohen Temperaturbeständigkeit ist es für vielfältige Anwendungen in der Haustechnik geeignet und unterstützt die sichere Druckhaltung in Systemen mit Frostschutzmittelzusatz.
