Reflex Ausdehnungsgefäß G MAG 100, 100L, 16 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 100 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine stehende Bauweise sowie die graue Epoxidharzbeschichtung aus. Das Gefäß eignet sich für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent.

Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht.

Für welche Einsatzbedingungen ist das Gefäß geeignet?

Das Reflex G ist für den Dauerbetrieb mit Mediumtemperaturen von minus 10 bis 70 Grad Celsius ausgelegt und kann Systemtemperaturen bis maximal 120 Grad Celsius aushalten. Es ist für den Einsatz mit Frostschutzmitteln im Bereich von 25 bis 50 Prozent geeignet. Das Gefäß ist nicht für Leitungswasser geeignet, sondern speziell für Heiz- und Kühlwasser in geschlossenen Systemen.

Welche Anschlussmöglichkeiten bietet das Ausdehnungsgefäß?

Das Gefäß ist mit metrischem Außengewinde ausgestattet und verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von DN 25 und einem Rohraußendurchmesser von 33,7 mm. Die stehende Ausführung ist mit Füßen versehen, die eine stabile Platzierung ermöglichen. Für größere Gefäße ab 1000 Litern sind Flanschanschlüsse vorgesehen, bei diesem Modell mit 100 Litern sind Gewindeanschlüsse verbaut.

Welche Sicherheits- und Wartungsmerkmale sind vorhanden?

Das Ausdehnungsgefäß ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Es verfügt über eine Muffe für einen optionalen Membranbruchmelder, der die Überwachung des Membranzustands ermöglicht. Die Konstruktion erlaubt eine Besichtigungsöffnung, die bei diesem Volumen jedoch nicht vorhanden ist. Die Schutzvorrichtungen für Manometer und Vordruckventil erhöhen die Betriebssicherheit.

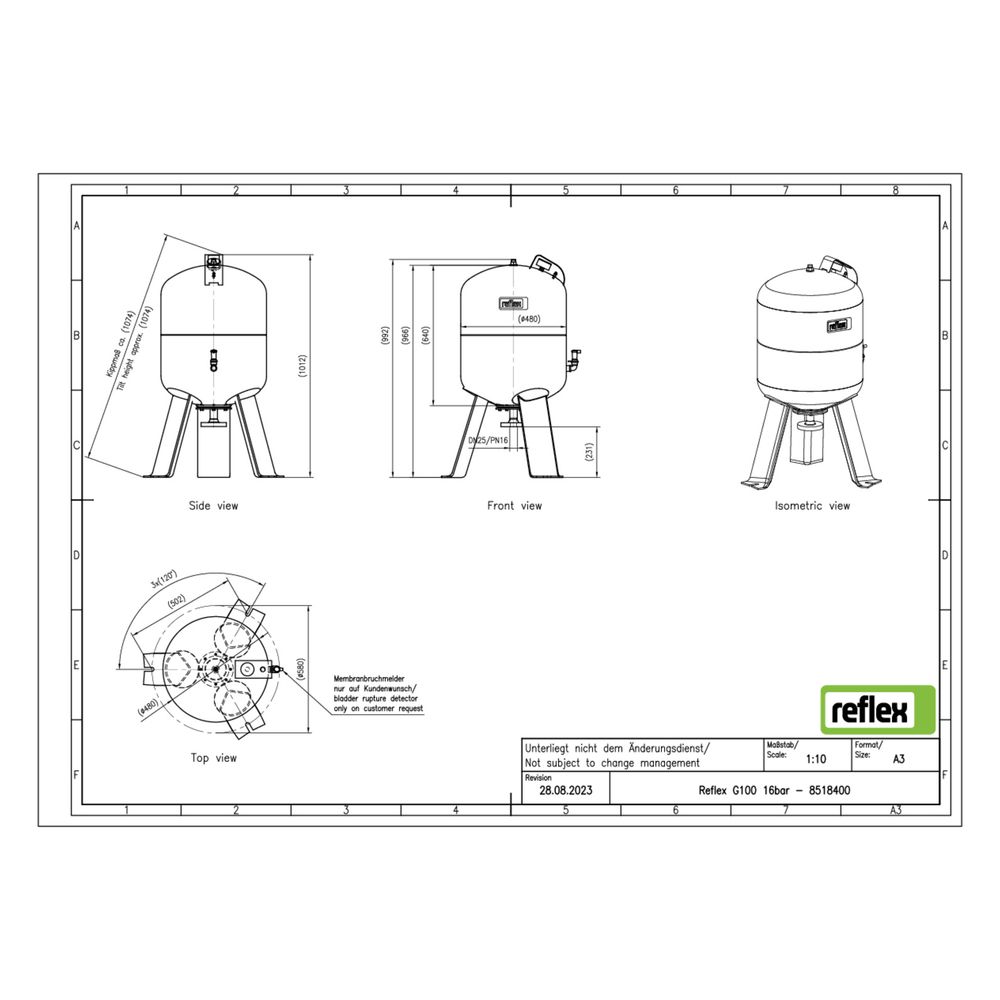

Technische Daten

• Nennvolumen: 100 l
• Maximaler Betriebsdruck: 16 bar
• Bauhöhe: 992 mm
• Durchmesser: 480 mm
• Kippmaß: 1074 mm
• Anschluss: Außengewinde (metrisch), DN 25
• Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Max. Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Systemtemperatur: 120 °C
• Platzierung: stehend mit Füßen

Das Reflex Reflex G Ausdehnungsgefäß MAG 100 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit seiner austauschbaren Membran, dem hohen Betriebsdruck von 16 bar und der Eignung für Frostschutzmittelzusätze bis 50 Prozent ist es für vielfältige Anwendungen in der Haustechnik geeignet. Die stehende Bauweise und die geschützten Anschlüsse sorgen für eine sichere und wartungsfreundliche Installation.
