Reflex Ausdehnungsgefäß G MAG 300, 300L, 10 bar, stehend, Grau
Das Reflex Reflex G Ausdehnungsgefäß MAG 300 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 10 bar. Es ist für den stehenden Einbau in geschlossenen Heiz- und Kühlwassersystemen konzipiert und verfügt über eine graue Epoxidharzbeschichtung.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß besitzt eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht. Die stehende Ausführung ist mit Füßen ausgestattet.
Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?
Das Gefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt, insbesondere für Zentralheizungen und Kühlsysteme. Es ist für den Betrieb mit Frostschutzmitteln im Bereich von 25 bis 50 Prozent geeignet. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur im Dauerbetrieb 70 °C. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C.
Welche Anschlüsse und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?
Das Reflex G 300 verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einem Rohraußendurchmesser von 42,40 mm. Es ist mit einem Manometer zur Drucküberwachung ausgestattet. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Welche Normen und Zulassungen erfüllt das Reflex G Ausdehnungsgefäß?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000 und ist nach der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Für das Volumen und den Betriebsdruck des Reflex G 300 besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI.
Technische Daten
- Nennvolumen: 300 l
- Maximaler Arbeitsdruck: 10 bar
- Vordruck: 3,5 bar
- Max. zulässige Systemtemperatur: 120 °C
- Max. zulässige Betriebstemperatur: 70 °C
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
- Max. Glykol-Mischung: 50 %

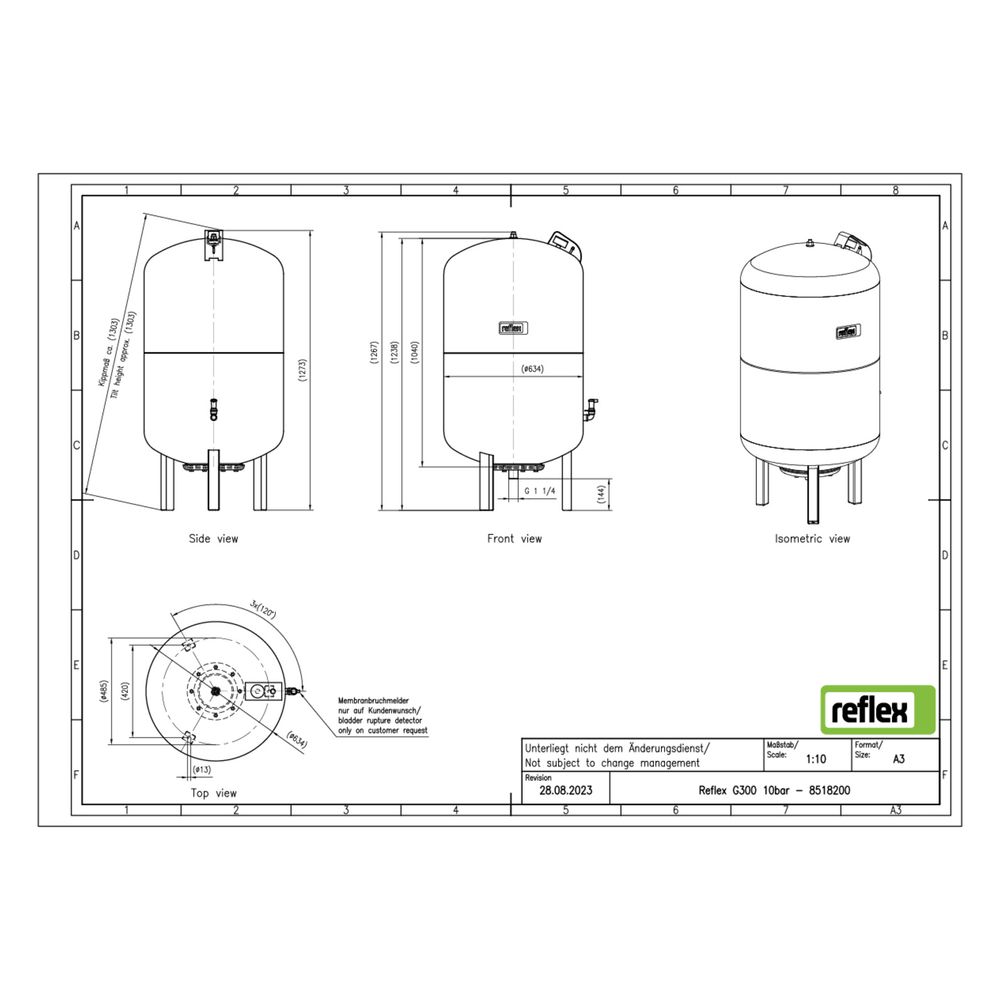

- Bauhöhe: 1267 mm
- Durchmesser: 634 mm
- Anschluss: Außengewinde (metrisch), 1 1/4 Zoll (32 mm)
- Membranmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Platzierung: stehend mit Füßen
Das Reflex Reflex G Ausdehnungsgefäß MAG 300 bietet eine langlebige und robuste Lösung für geschlossene Heiz- und Kühlsysteme. Mit seiner austauschbaren Membran, dem Nennvolumen von 300 Litern und dem maximalen Arbeitsdruck von 10 bar ist es für vielfältige Anwendungen in Zentralheizungen und Kühlsystemen geeignet. Die graue Epoxidharzbeschichtung sowie der Schutz von Manometer und Vordruckventil durch Metallbügel sorgen für eine hohe Betriebssicherheit und Langlebigkeit.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8518200 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8518200 |
| Bauhöhe | 1267,00 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705111051 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 52 kg |
| Kippmaß | 1303,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/4 Zoll (32) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 42,40 |
| Vordruck | 3,50 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
