Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 114,3mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW 114,3 mm R ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Er eignet sich für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50 % und bietet eine maximale Betriebsdruckfestigkeit von 10 bar. Mit seinem robusten Stahlgehäuse und Schweißstutzen ist der Extwin ideal für den Einsatz in Anlagen, in denen sowohl Schlamm als auch Mikroblasen zuverlässig abgeschieden werden müssen.

Wie schützt der Extwin empfindliche Geräte in Heiz- und Kühlsystemen?

Der Extwin Schmutzabscheider schützt empfindliche Geräte an Hochpunkten, indem er Schlamm und Mikroblasen aus dem System entfernt. Das optimierte Abscheideelement Flowpac sammelt Gasblasen aus dem Flüssigkeitsstrom, die über den integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil automatisch und dauerhaft in die Atmosphäre abgegeben werden. Dadurch wird die Bildung von Luftpolstern und Mikroblasen im System reduziert, was die Effizienz und Lebensdauer der Anlagenkomponenten unterstützt.

Wie funktioniert die Schmutzabscheidung und Reinigung beim Extwin?

Der Extwin entfernt Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom mithilfe eines speziell gestalteten Einsatzes. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Ein Wartungsflansch erleichtert den Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten und unterstützt die Instandhaltung.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin ist für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu einem Anteil von 50 % Glykol betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C, was ihn für vielfältige Anwendungen in der Gebäudetechnik qualifiziert.

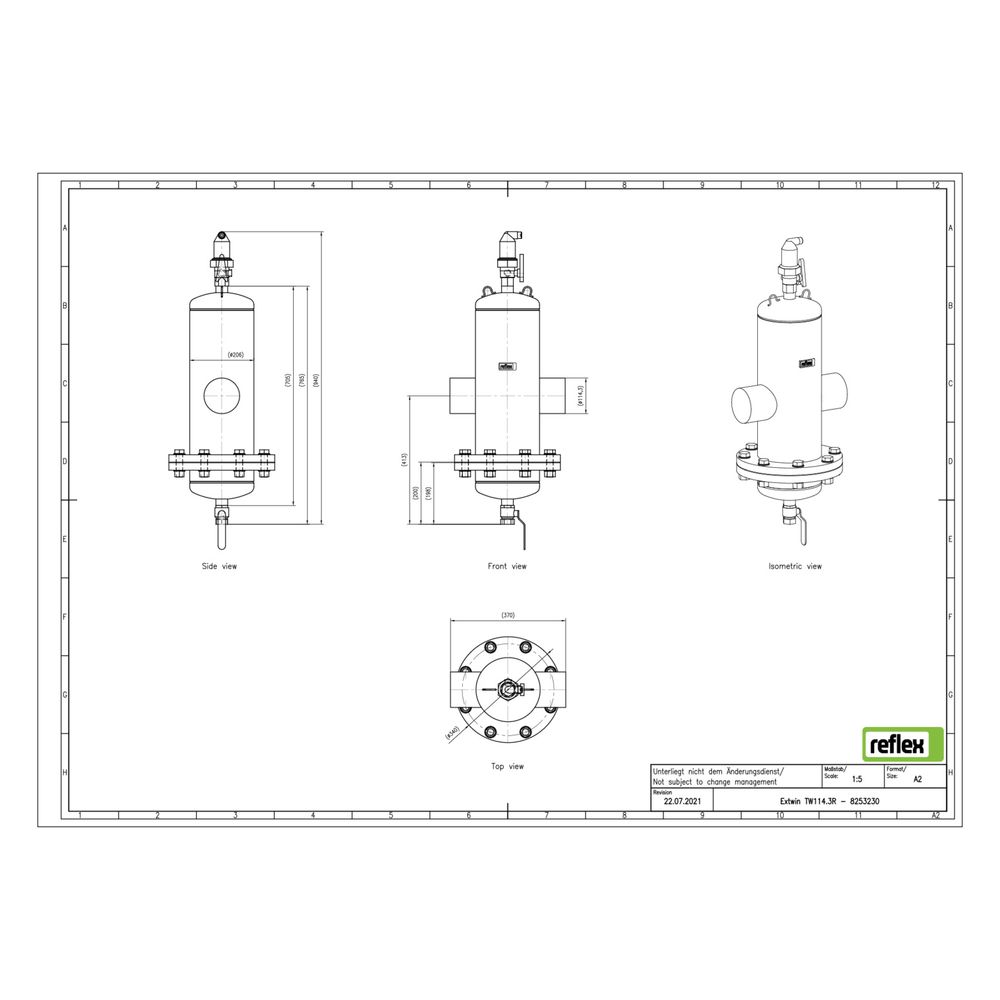

Welche technischen Merkmale zeichnen den Extwin Schmutzabscheider aus?

Der Extwin verfügt über einen Rohraußendurchmesser von 114,3 mm und einen Nenndurchmesser von 4 Zoll (100 mm). Die Baulänge beträgt 370 mm, und der Kvs-Wert liegt bei 244,3, was auf einen hohen Durchflusswert von 0,10 bis 47,00 m³/h hinweist. Das Gerät arbeitet nach dem magnetischen Funktionsprinzip mit Vollstrom und Beruhigung, was eine effiziente Abscheidung von Luft und Schmutzpartikeln sicherstellt.

Technische Daten

• Rohraußendurchmesser: 114,3 mm
• Nenndurchmesser: 4 Zoll (100 mm)
• Baulänge: 370 mm
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Kvs-Wert: 244,3
• Durchflussleistung: 0,10 bis 47,00 m³/h
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Automatischer Entlüfter: integriert

Der Reflex Extwin Schmutzabscheider TW 114,3 mm R mit Schweißstutzen bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Bauweise, dem integrierten automatischen Entlüfter und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung stellt er eine effiziente Lösung zur Optimierung der Systemleistung und zum Schutz empfindlicher Komponenten dar.
