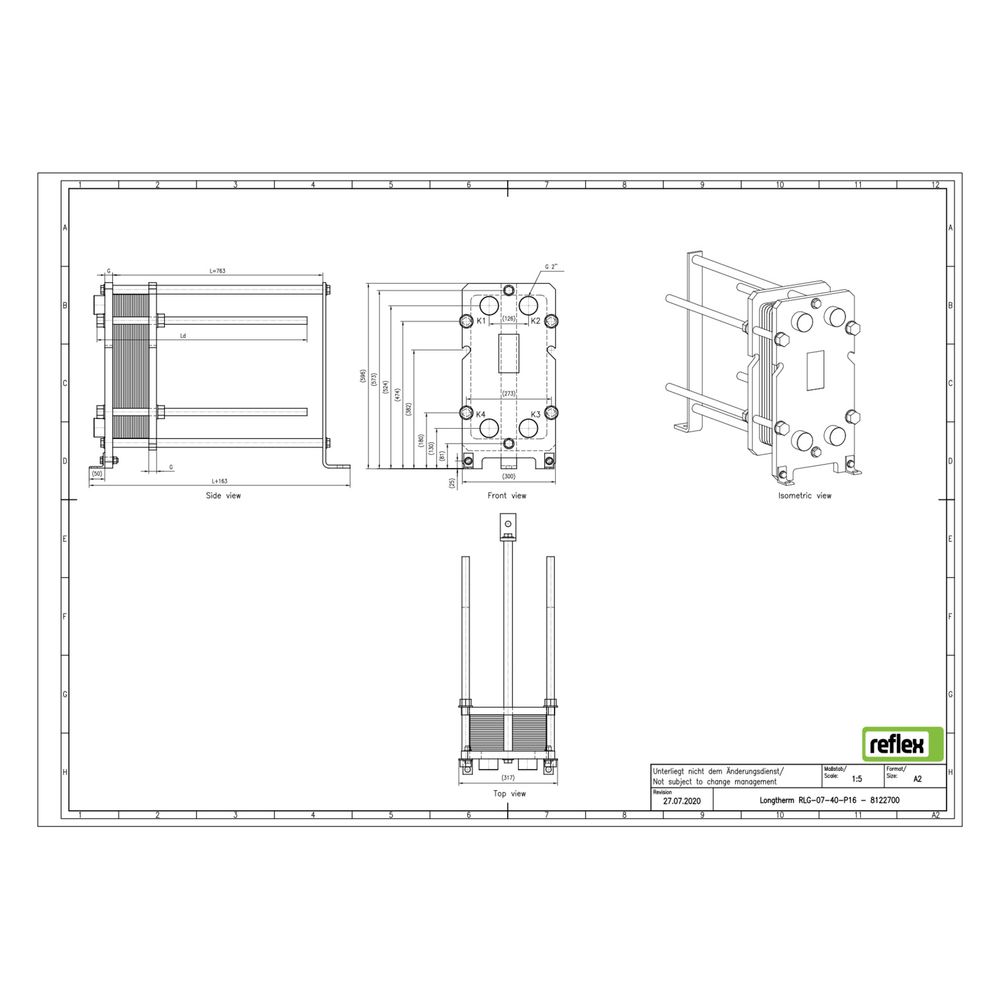

Reflex Longtherm Plattenwärmetauscher RLG-07-40, geschraubt, 40 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-07-40 ist ein geschraubter Wärmetauscher mit 40 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner zerlegbaren Bauweise ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.
Welche Strömungskanäle und Materialien werden verwendet?
Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Die Platten bestehen aus rostfreiem Stahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus NBR-Butyl gefertigt, was eine gute Beständigkeit gegenüber verschiedenen Medien bietet. Der Rahmen besteht aus Kohlenstoffstahl.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der Reflex Longtherm RLG-07-40 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Anschlüsse sind primär mit Außengewinde und einem Nenndurchmesser von 2 Zoll (50 mm) ausgeführt. Der Wärmetauscher ist nicht vollversiegelt und verfügt über keine seitliche Anschlussmöglichkeit. Er ist nicht für die Verwendung mit Dämmschalen vorgesehen.
Wie kann der Wärmetauscher an spezifische Anforderungen angepasst werden?
Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell konfiguriert werden, um den Anforderungen verschiedener Medien und Einsatzbedingungen gerecht zu werden. Die geschraubte Bauweise erleichtert zudem die Erweiterung durch weitere Plattenpakete, was die Leistung des Wärmetauschers flexibel anpassbar macht.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff der Platten: rostfreier Stahl
- Werkstoff des Lotmaterials: Kupfer
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
- Anschlussart: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RLG-07-40 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den klebefreien NBR-Butyl-Dichtungen und der flexiblen geschraubten Bauweise ist er für anspruchsvolle industrielle Anwendungen geeignet und ermöglicht eine einfache Wartung sowie Erweiterung der Leistung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8122700 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8122700 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705220487 |
| Geeignet für Dämmschale | nein |
| Gewicht | 105 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
