Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-34-2-50, gelötet, 50 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-34-2-50 ist ein gelöteter, zweigängiger Wärmetauscher mit 50 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 3/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Es kommen zwei Kanalformen zum Einsatz: Der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Differenzierung ermöglicht eine flexible Anpassung an verschiedene hydraulische Anforderungen.
Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet der Wärmetauscher?

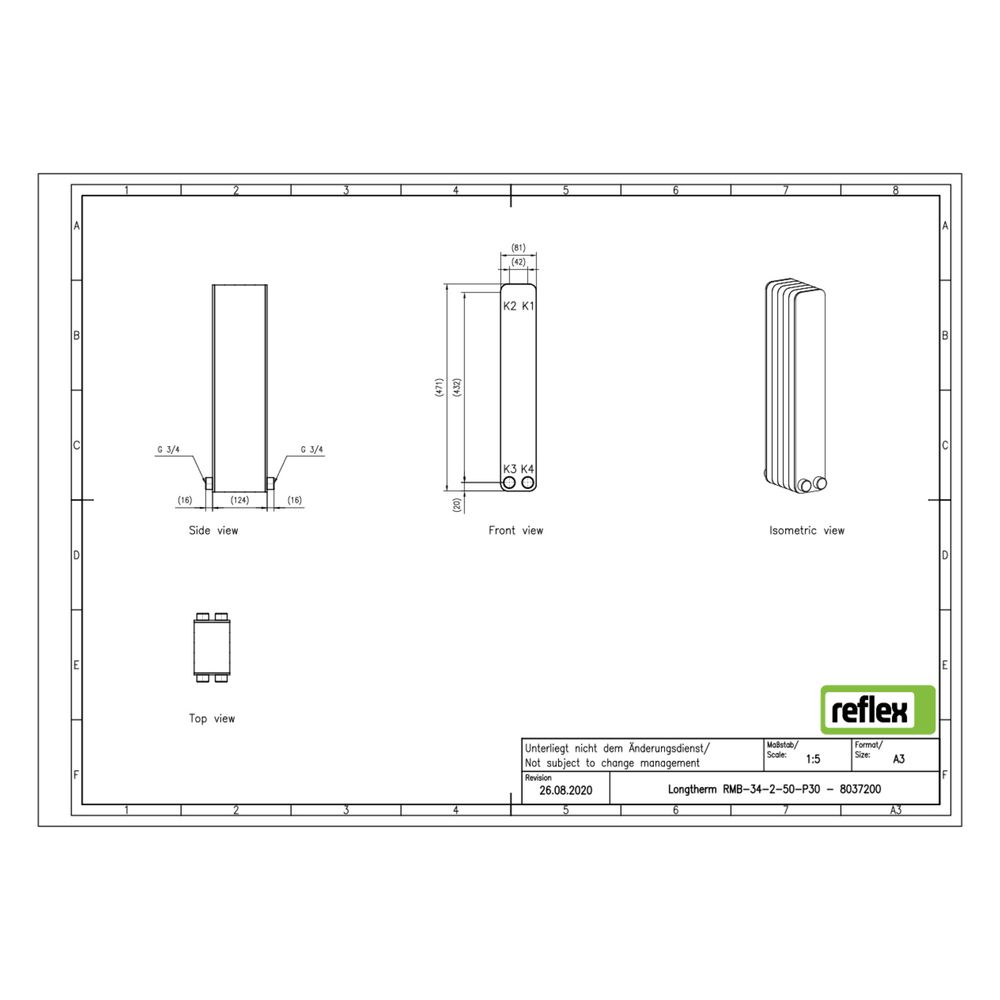

Der Plattenwärmetauscher verfügt über einen primären Außengewindeanschluss G 3/4 Zoll und einen Mittenabstand der Anschlüsse von 42 mm. Die Baulänge beträgt 81 mm, die Bauhöhe 471 mm und die Bautiefe 124 mm. Das Gerät ist für den Einsatz mit Dämmschalen geeignet, besitzt jedoch keine integrierte Dämmschale. Die maximale zulässige Betriebstemperatur liegt bei 230 °C, der maximale Arbeitsdruck bei 30 bar.
Welche Normen und Zulassungen gelten für den Reflex Longtherm Plattenwärmetauscher?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Diese Zulassung bestätigt die Einhaltung der sicherheitstechnischen Anforderungen für den Betrieb unter den angegebenen Druck- und Temperaturbedingungen.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Anschlussgröße primär: G 3/4 Zoll (20 mm)
- Mittenabstand Anschlüsse: 42 mm
- Baulänge: 81 mm
- Bauhöhe: 471 mm
- Bautiefe: 124 mm
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Ausführung: gelötet, zweigängig
Der Reflex Longtherm Plattenwärmetauscher RMB-34-2-50 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der präzisen Verarbeitung aus Edelstahl und Kupferlot erfüllt er anspruchsvolle Anforderungen an Effizienz und Betriebssicherheit.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8037200 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8037200 |
| Ausführung | gelötet |
| Bauhöhe | 471,00 |
| Baulänge | 81,00 |
| Bautiefe | 124,00 |
| EAN-13 | 4036705218194 |
| Geeignet für Dämmschale | ja |
| Gewicht | 11,98 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
