Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-60-2-30, gelötet, 30 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-30 ist ein gelöteter, zweigängiger Wärmeübertrager aus Edelstahl mit 30 Platten und einem Außengewindeanschluss von 1 1/4 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar ausgelegt und eignet sich besonders für Heizungs- und Kühlkreisläufe, die eine zuverlässige und stabile Wärmeübertragung erfordern.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Dabei unterscheiden sich zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Wärmetauscher aus?

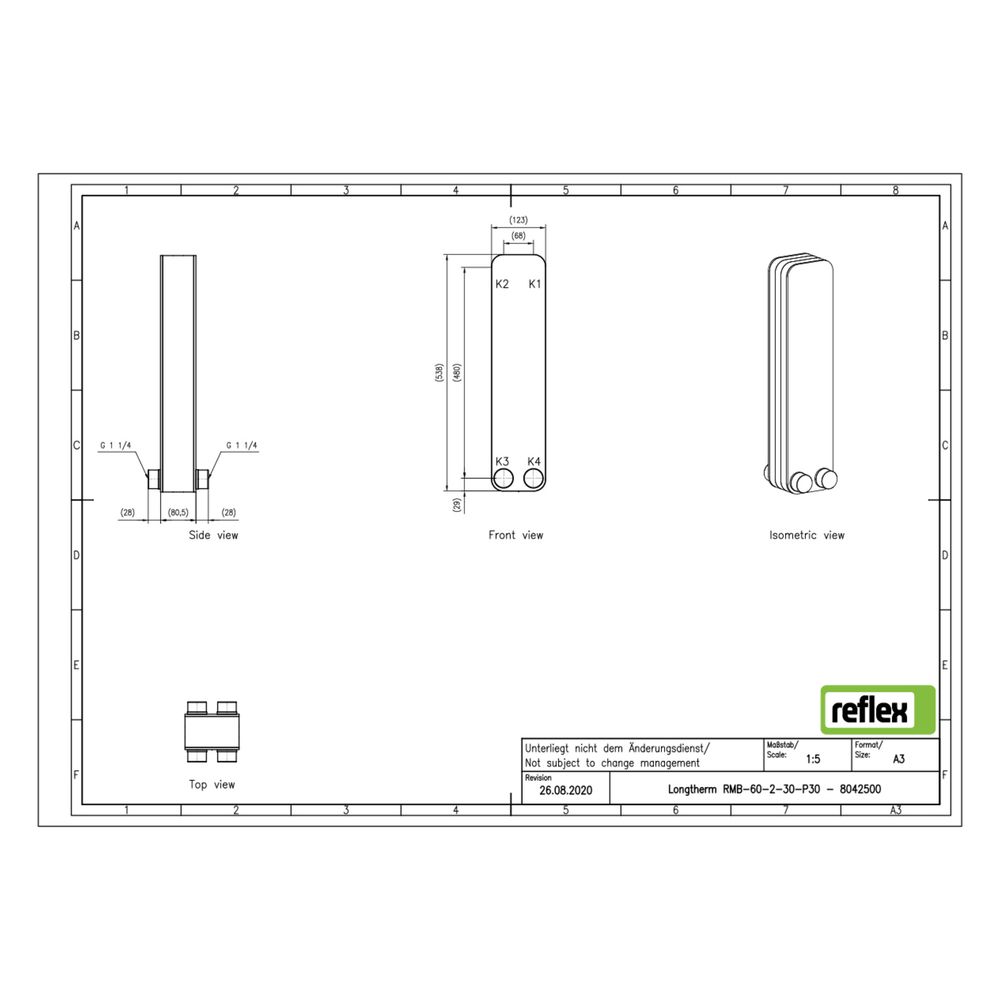

Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 30 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 80 mm. Der Nenndurchmesser des primären Anschlusses ist 1 1/4 Zoll (32 mm) mit Außengewinde. Der Wärmetauscher ist nicht vollversiegelt, aber für die Verwendung mit einer Dämmschale geeignet. Die Anschlüsse sind nicht seitlich angebracht, der Mittenabstand der Anschlüsse beträgt 68 mm.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner robusten Bauweise und der hohen Temperatur- und Druckbeständigkeit eignet sich der Plattenwärmetauscher für den Einsatz in Heizungsanlagen, Kühlkreisläufen und anderen industriellen Anwendungen, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist. Die gelötete Ausführung bietet eine dauerhafte Verbindung der Platten, die auch bei hohen Belastungen zuverlässig arbeitet.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 80 mm
- Baulänge: 123 mm
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Anschlussart: Außengewinde
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-30 überzeugt durch seine gelötete Edelstahlkonstruktion und hohe Belastbarkeit bei Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 30 bar. Mit 30 Platten und einem 1 1/4 Zoll Außengewindeanschluss bietet er eine effiziente und stabile Wärmeübertragung für vielfältige Heizungs- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8042500 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8042500 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 80,00 |
| EAN-13 | 4036705218729 |
| Geeignet für Dämmschale | ja |
| Gewicht | 9,6 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
