Reflex Longtherm Plattenwärmetauscher RLB-235-160, gelötet, 160 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-160 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 160 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen, bei denen eine zuverlässige Wärmeübertragung erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Longtherm Plattenwärmetauscher konstruiert?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig robustem Aufbau.
Welche Kanaltypen sind im Wärmetauscher vorhanden und welche Funktion haben sie?
Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und ermöglicht eine flexible Anpassung an unterschiedliche Betriebsbedingungen.
Für welche Einsatzbereiche ist der Reflex Longtherm RLB-235-160 geeignet?
Dank seiner robusten Bauweise und der hohen Temperatur- und Druckbeständigkeit eignet sich der Plattenwärmetauscher für den Einsatz in Heizungsanlagen, industriellen Prozessen und anderen Anwendungen, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist. Die Ausführung mit DN 80 Flanschanschluss erleichtert die Integration in größere Anlagen.
Technische Daten
- Hersteller-Serie: Longtherm
- Ausführung: gelötet
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Anzahl der Platten: 160
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C

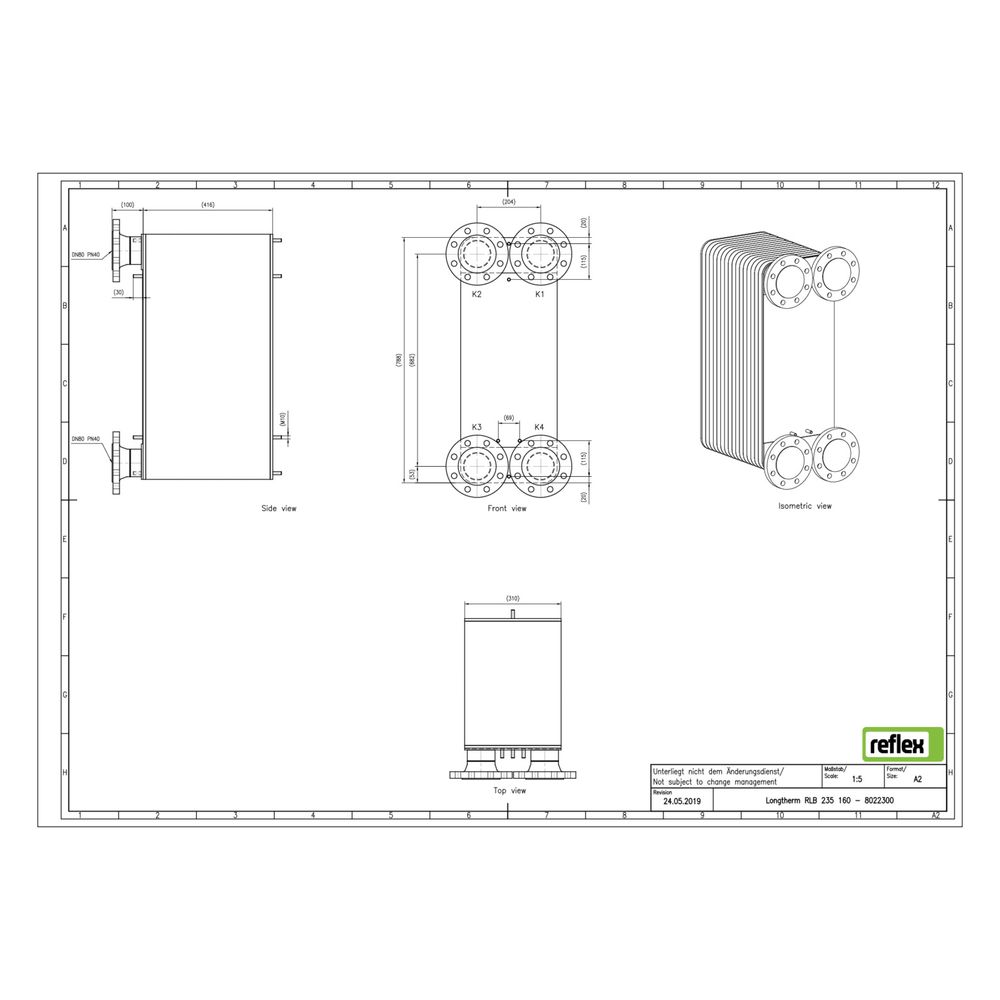

- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 404 mm
- Mittenabstand Anschlüsse: 204 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-160 bietet eine stabile und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Anlagen. Mit seiner gelöteten Edelstahlkonstruktion, 160 Platten und einem Nenndurchmesser von DN 80 ist er für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und ermöglicht eine effiziente und zuverlässige Leistung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8022300 |
| Hersteller | Reflex |
| Anzahl der Platten | 160,00 |
| Artikelnummer | REFLEX-8022300 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 404,00 |
| EAN-13 | 4036705193651 |
| Geeignet für Dämmschale | ja |
| Gewicht | 192,5 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
