Reflex Longtherm Plattenwärmetauscher RMB-235-140, gelötet, 140 Platten, eingängig, DN 80 PN 16
Der Reflex Longtherm Plattenwärmetauscher RMB-235-140 ist ein gelöteter, eingängiger Wärmetauscher mit 140 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit Betriebsdrücken bis 25 bar und Temperaturen bis 230 °C. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig robustem Aufbau.
Welche Strömungsraumtypen sind im Wärmetauscher vorhanden?
Der Reflex Longtherm verwendet zwei Kanalformen zur Gestaltung der Strömungsräume: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.

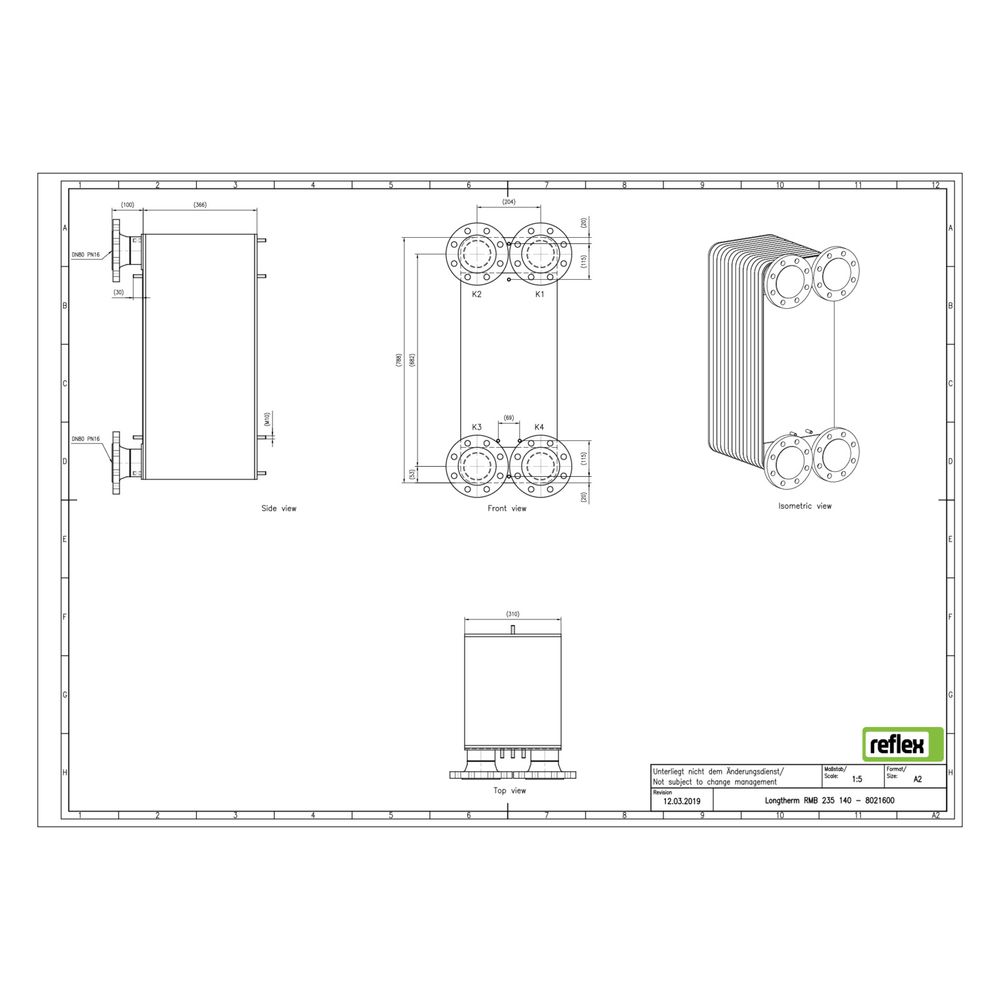

Welche Anschlussarten und Maße sind verfügbar?
Der RMB-235-140 ist mit DIN-Flanschanschlüssen ausgestattet und hat einen primären Anschluss am Rohrende. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 355 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Der Wärmetauscher ist für den Einsatz mit Dämmschalen geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Welche Druck- und Temperaturbereiche sind zulässig?
Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und hält Temperaturen bis zu 230 °C stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 355 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN-Flansch
- Temperaturbeständigkeit: bis 230 °C
Der Reflex Longtherm Plattenwärmetauscher RMB-235-140 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Plattenanzahl, dem stabilen Edelstahlmaterial und der Kupferlotverbindung ist er für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt, was ihn zu einer zuverlässigen Komponente in Heizungs- und Kühlkreisläufen macht.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8021600 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8021600 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 355,00 |
| EAN-13 | 4036705183928 |
| Geeignet für Dämmschale | ja |
| Gewicht | 172,67 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
