Reflex Longtherm Plattenwärmetauscher RHB-60-130, gelötet, 130 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-130 ist ein gelöteter, eingängiger Wärmetauscher mit 130 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar ausgelegt. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe Stabilität bei thermischer Belastung.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße sind verfügbar?

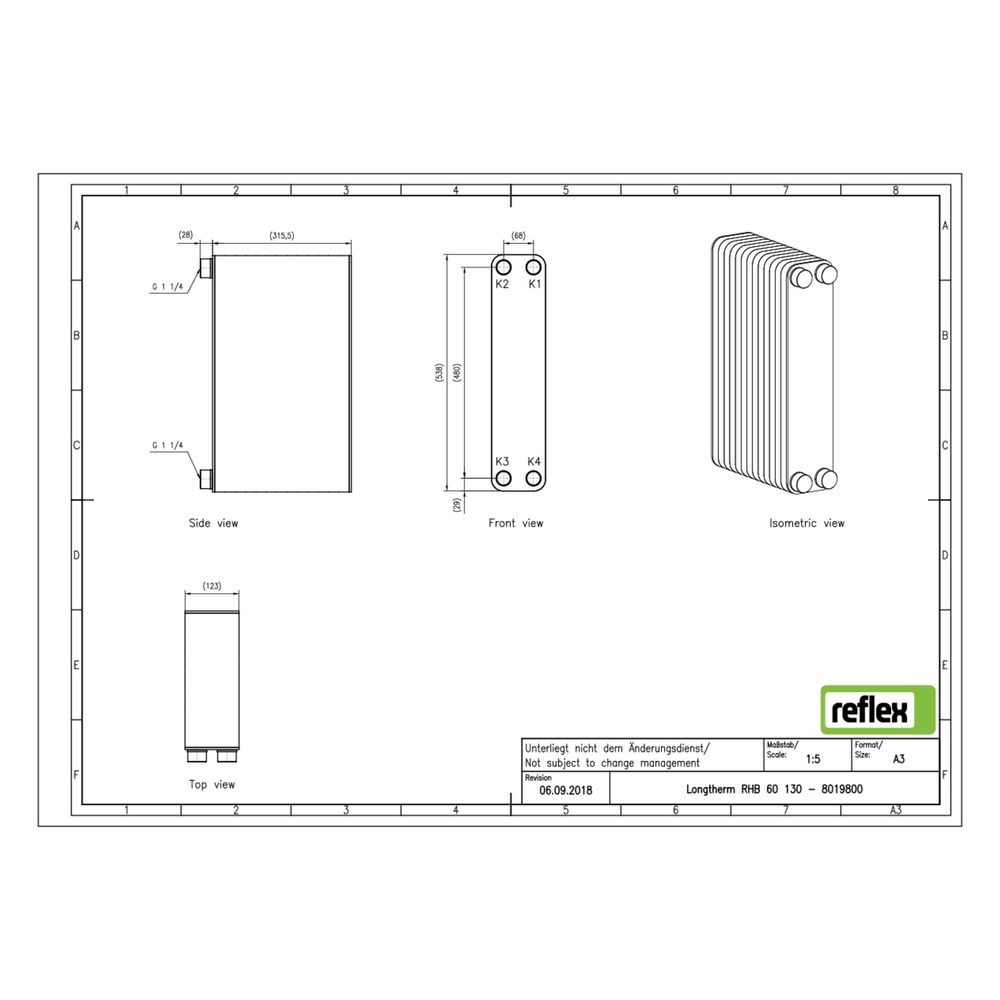

Der Wärmetauscher ist mit einem primären Außengewindeanschluss G 1 1/4 Zoll (32 mm) ausgestattet. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 316 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Das Gerät ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 130
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 316 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-60-130 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der präzisen Kanalgestaltung erfüllt er anspruchsvolle Anforderungen. Die 130 gelöteten Edelstahlplatten und der Außengewindeanschluss G 1 1/4 Zoll sorgen für eine zuverlässige und langlebige Funktionalität.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8019800 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8019800 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 316,00 |
| EAN-13 | 4036705178641 |
| Geeignet für Dämmschale | ja |
| Gewicht | 34,8 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
