Reflex Longtherm Plattenwärmetauscher RMB-31-2-30, gelötet, 30 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-30 ist ein gelöteter, zweigängiger Wärmetauscher mit 30 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen sind im Wärmetauscher vorhanden und welche Bedeutung haben sie?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese unterschiedlichen Kanalformen optimieren den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die robuste Bauweise aus rostfreiem Stahl und Kupferlot sorgt für eine hohe Beständigkeit gegenüber thermischen und mechanischen Belastungen.
Welche Anschlussarten und Maße hat der Reflex Longtherm RMB-31-2-30?

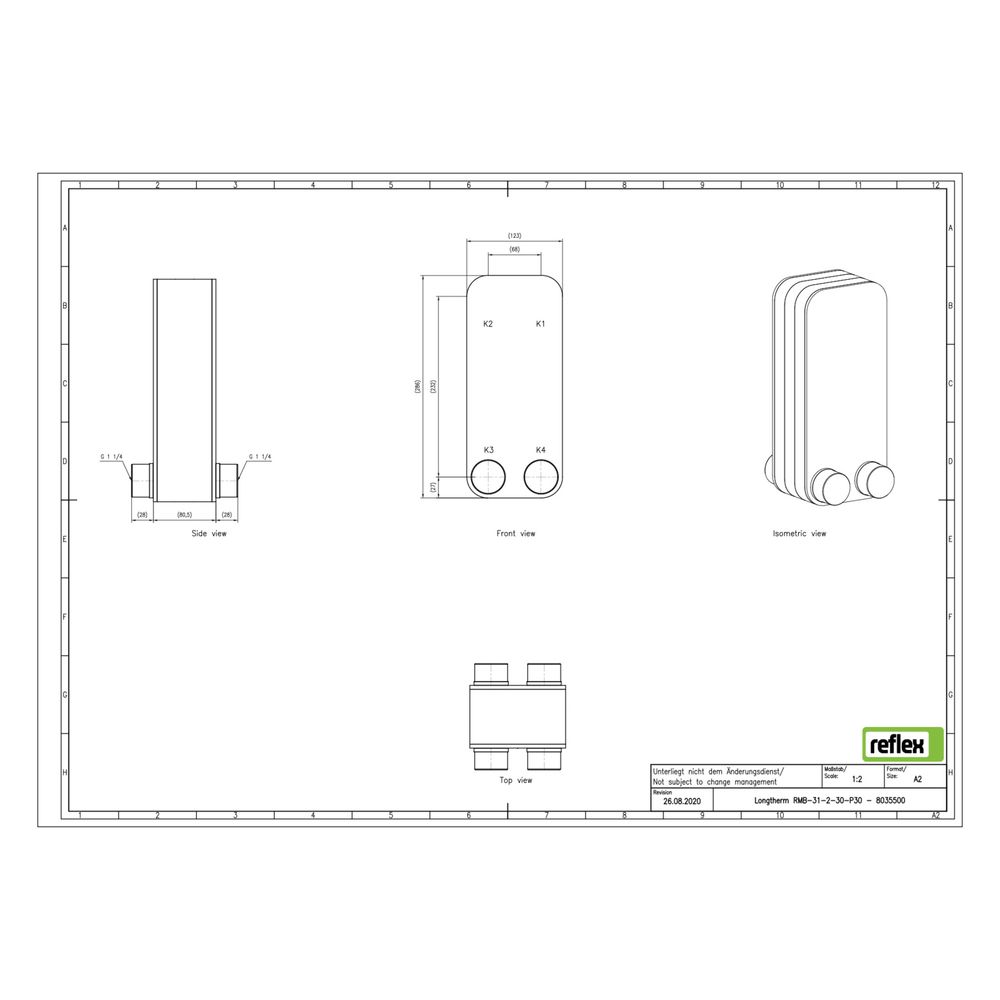

Der Wärmetauscher ist mit einem Außengewindeanschluss (AG) von 1 1/4 Zoll ausgestattet. Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 81 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Anschluss: Außengewinde 1 1/4 Zoll
- Maximaler Betriebsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 81 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-30 bietet eine langlebige und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner robusten Bauweise aus rostfreiem Stahl, der hohen Temperatur- und Druckbeständigkeit sowie dem bewährten Lötverfahren erfüllt er die Anforderungen an sichere und leistungsfähige Wärmeübertragertechnik.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8035500 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8035500 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 81,00 |
| EAN-13 | 4036705218019 |
| Geeignet für Dämmschale | ja |
| Gewicht | 5,19 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
