Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-22-2-50, gelötet, 50 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-50 ist ein gelöteter, zweigängiger Wärmetauscher mit 50 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 3/4 Zoll (20 mm). Er ist ausgelegt für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Edelstahlplatten und ermöglicht die Stabilität des Wärmetauschers. Dadurch kann das Gerät Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 30 bar standhalten. Die Verbindung ist vakuumgelötet, was die Qualität und Langlebigkeit des Wärmetauschers unterstützt.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Kreisläufen.

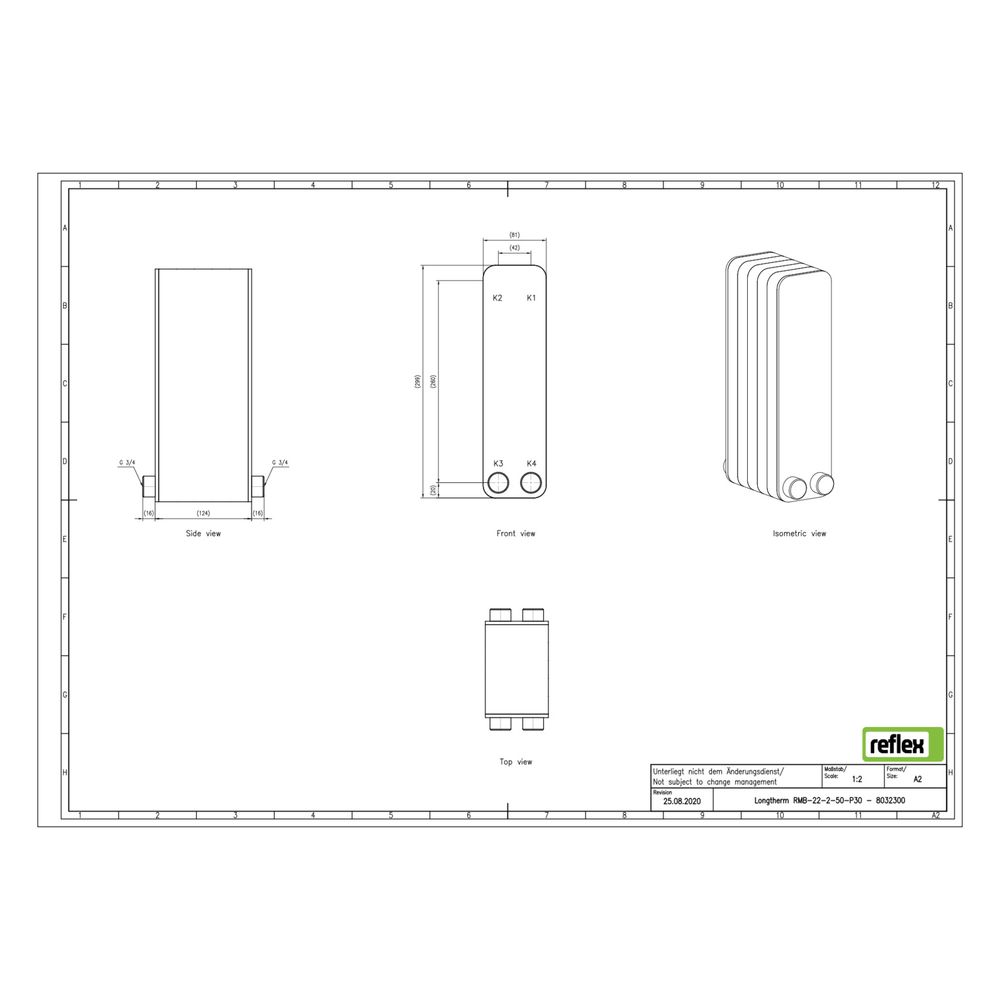

Für welche Anschlussarten und Maße ist der Wärmetauscher ausgelegt?
Der Reflex Longtherm RMB-22-2-50 verfügt über einen primären Anschluss mit Außengewinde G 3/4 Zoll (20 mm). Die Baulänge beträgt 81 mm, die Bauhöhe 299 mm und die Bautiefe 124 mm. Der Mittenabstand der Anschlüsse liegt bei 42 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Ausführung: gelötet
- Primärer Anschluss: Außengewinde G 3/4 Zoll (20 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Baulänge: 81 mm
- Bauhöhe: 299 mm
- Bautiefe: 124 mm
- Mittenabstand Anschlüsse: 42 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-50 überzeugt durch seine robuste Bauweise aus hochwertigem Edelstahl und das zuverlässige Kupferlot-Lötverfahren. Mit einer Temperaturbeständigkeit bis 230 °C und einem maximalen Betriebsdruck von 30 bar ist er eine effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8032300 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8032300 |
| Ausführung | gelötet |
| Bauhöhe | 299,00 |
| Baulänge | 81,00 |
| Bautiefe | 124,00 |
| EAN-13 | 4036705217449 |
| Geeignet für Dämmschale | ja |
| Gewicht | 4,59 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
