Reflex Longtherm Plattenwärmetauscher RHB-110-120, gelötet, 120 Platten, eingängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-120 ist ein gelöteter, eingängiger Wärmetauscher mit 120 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Longtherm RHB-110-120 geeignet?
Das spezielle Lötverfahren mit Kupferlot ermöglicht den Einsatz bei hohen Temperaturen bis 230 °C. Der zulässige maximale Betriebsdruck beträgt 25 bar. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.

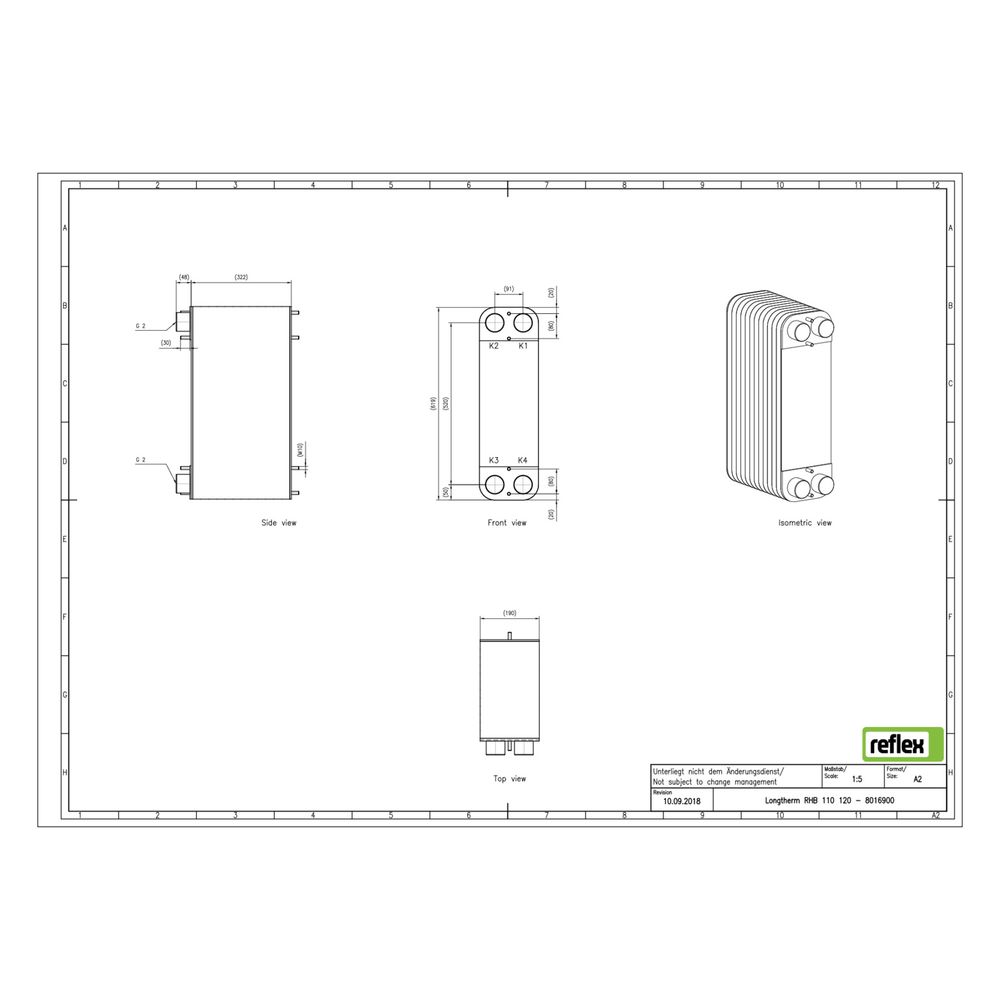

Welche Anschluss- und Abmessungsmerkmale hat der Plattenwärmetauscher?
Der Reflex Longtherm RHB-110-120 ist mit einem primären Außengewindeanschluss G 2 Zoll ausgestattet. Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 322 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Der Wärmetauscher ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Ausführung: gelötet
- Primärer Anschluss: Außengewinde G 2 Zoll (50 mm)
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: bis 230 °C
- Baulänge: 191 mm
- Bauhöhe: 620 mm
- Bautiefe: 322 mm
- Mittenabstand Anschlüsse: 91 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-110-120 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion stellt er eine zuverlässige Komponente für anspruchsvolle Anwendungen dar. Die gelötete Ausführung mit 120 Edelstahlplatten und einem G 2 Zoll Außengewindeanschluss sorgt für eine sichere und dauerhafte Verbindung im System.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8016900 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8016900 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 322,00 |
| EAN-13 | 4036705178979 |
| Geeignet für Dämmschale | ja |
| Gewicht | 65,41 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
