Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-110-100, gelötet, 100 Platten, eingängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-100 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 100 Platten und einem primären Außengewindeanschluss G 2 Zoll. Er ist für den Einsatz in Heizungs- und Kühlkreisläufen geeignet und hält Temperaturen bis 230 °C sowie Betriebsdrücke bis 25 bar stand. Die robuste Bauweise und das spezielle Vakuum-Lötverfahren mit Kupferlot sorgen für eine dauerhafte Verbindung und hohe Stabilität.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanaltypen sind im Wärmetauscher verbaut und welche Bedeutung haben sie?
Es sind zwei Kanalformen vorhanden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Welche Anschlussarten und Abmessungen hat der Wärmetauscher?

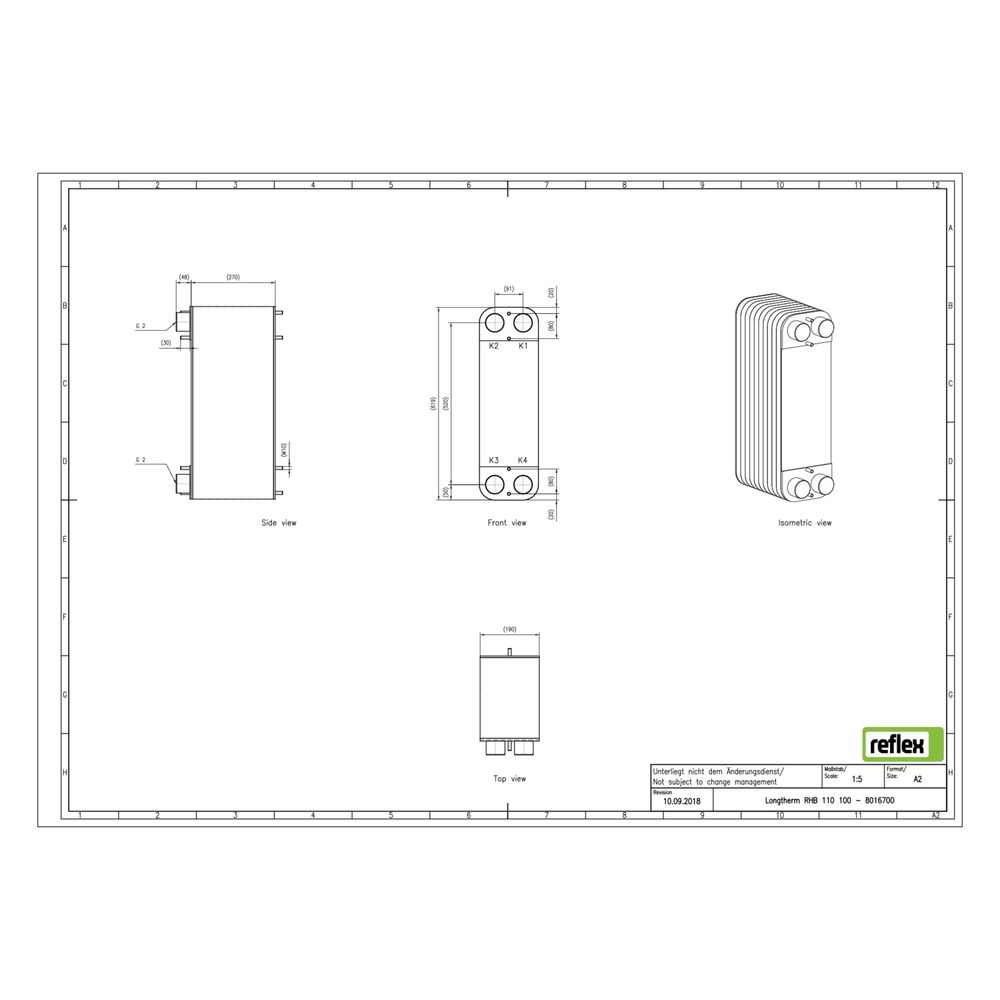

Der Wärmetauscher verfügt über einen primären Außengewindeanschluss G 2 Zoll. Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 270 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Primärer Anschluss: Außengewinde G 2 Zoll
- Baulänge: 191 mm
- Bauhöhe: 620 mm
- Bautiefe: 270 mm
- Mittenabstand Anschlüsse: 91 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-110-100 überzeugt durch seine stabile Bauweise und das spezielle Lötverfahren, das hohe Temperaturen und Betriebsdrücke ermöglicht. Mit 100 Edelstahlplatten und einem G 2 Zoll Außengewindeanschluss ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8016700 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8016700 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 270,00 |
| EAN-13 | 4036705178955 |
| Geeignet für Dämmschale | ja |
| Gewicht | 57,24 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
