Reflex Longtherm Plattenwärmetauscher RHB-31-60, gelötet, 60 Platten, eingängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RHB-31-60 ist ein gelöteter, eingängiger Wärmetauscher mit 60 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.

Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Kanalformen unterscheiden sich in rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.

Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

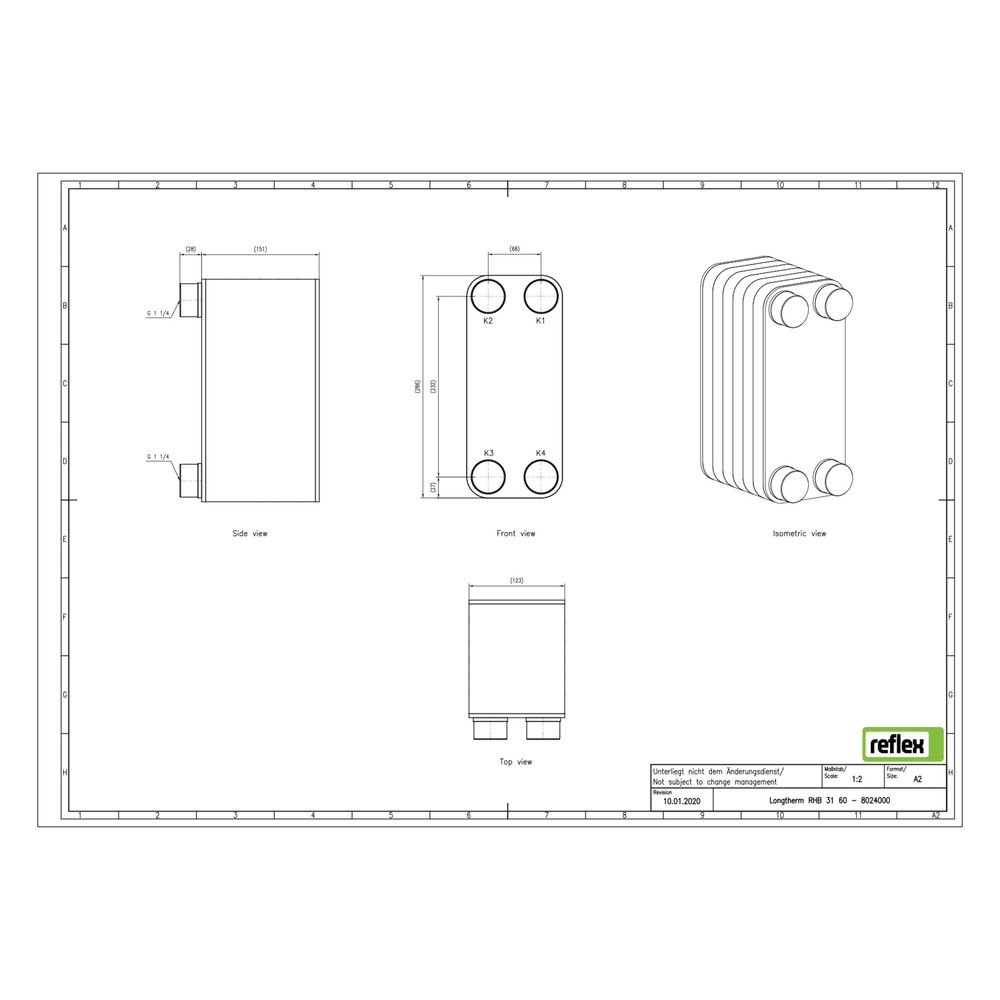

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 30 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 151 mm. Der Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Der Wärmetauscher ist nicht vollversiegelt und besitzt keinen seitlichen Anschluss. Er ist geeignet für die Verwendung mit einer Dämmschale, die jedoch nicht im Lieferumfang enthalten ist.

Welche Zulassungen und Normen erfüllt der Reflex Longtherm?

Der Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Dies bestätigt die Einhaltung der geltenden Sicherheits- und Qualitätsanforderungen für Druckgeräte in Europa.

Technische Daten

• Anzahl der Platten: 60
• Werkstoff: Edelstahl (1.4404)
• Lotmaterial: Kupfer
• Maximaler Betriebsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Baulänge: 123 mm
• Bauhöhe: 286 mm
• Bautiefe: 151 mm
• Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
• Anschlussart: Außengewinde G 1 1/4"
• Geeignet für Dämmschale: Ja

Der Reflex Longtherm Plattenwärmetauscher RHB-31-60 bietet eine robuste und langlebige Lösung für die effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen Kupferlotverbindung erfüllt er anspruchsvolle Anforderungen. Die kompakte Bauform und der standardisierte Gewindeanschluss erleichtern die Integration in bestehende Systeme.
