Reflex Longtherm Plattenwärmetauscher RLB-110-2-130, gelötet, 130 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-130 ist ein gelöteter, zweigängiger Wärmetauscher mit 130 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 1/2". Er ist ausgelegt für Betriebstemperaturen bis 230 °C und einen maximalen Arbeitsdruck von 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Es werden zwei Kanalformen unterschieden: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Zulassungen besitzt der Plattenwärmetauscher?

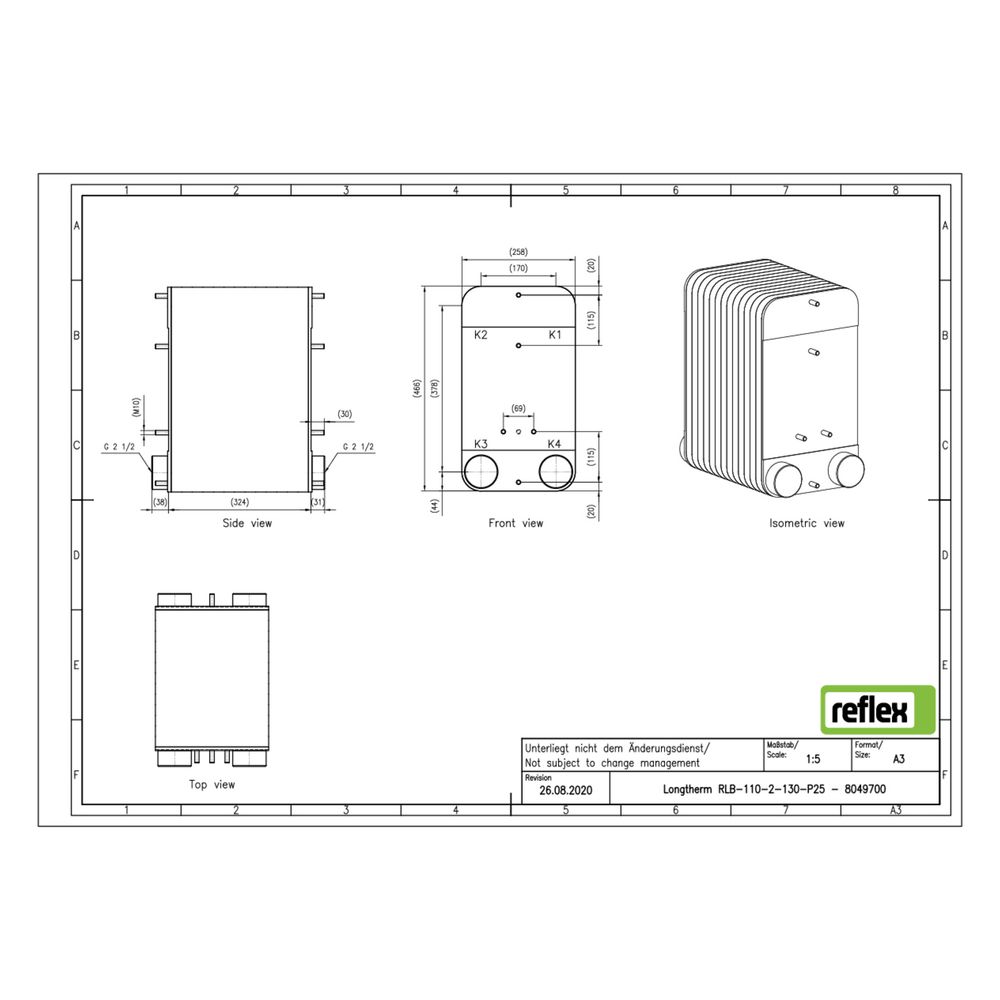

Der Longtherm RLB-110-2-130 ist für maximale Betriebstemperaturen bis 230 °C ausgelegt und hält einem maximalen Arbeitsdruck von 25 bar stand. Die Bauabmessungen betragen 258 mm in der Baulänge, 466 mm in der Bauhöhe und 324 mm in der Bautiefe. Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen und trägt ein CE-Kennzeichen, was seine Eignung für den Einsatz in Drucksystemen bestätigt.
Wie erfolgt der Anschluss und welche Montageoptionen gibt es?
Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 2 1/2". Seitliche Anschlussmöglichkeiten sind nicht vorhanden, und der Wärmetauscher ist nicht vollversiegelt. Er ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten. Die Mittenabstände der Anschlüsse betragen 170 mm.
Technische Daten
- Anzahl der Platten: 130
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 466 mm
- Bautiefe: 324 mm
- Baulänge: 258 mm
- Primärer Anschluss: Außengewinde G 2 1/2"
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Mittenabstand Anschlüsse: 170 mm
- Zulassung: Richtlinie für Druckgeräte 2014/68/EU mit CE-Kennzeichen
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-130 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen Kupferlotverbindung ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet und überzeugt durch seine präzisen Anschlussmaße und die hochwertige Edelstahlverarbeitung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8049700 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8049700 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 324,00 |
| EAN-13 | 4036705219443 |
| Geeignet für Dämmschale | ja |
| Gewicht | 75,1 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
