Reflex Longtherm Plattenwärmetauscher RMB-60-40, gelötet, 40 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-40 ist ein gelöteter, eingängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Eigenschaften zeichnen das Lötverfahren aus?
Das spezielle Lötverfahren mit Kupferlot sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die gelötete Ausführung ist besonders robust und für anspruchsvolle Anwendungen geeignet.
Welche Anschlussarten und Maße sind verfügbar?

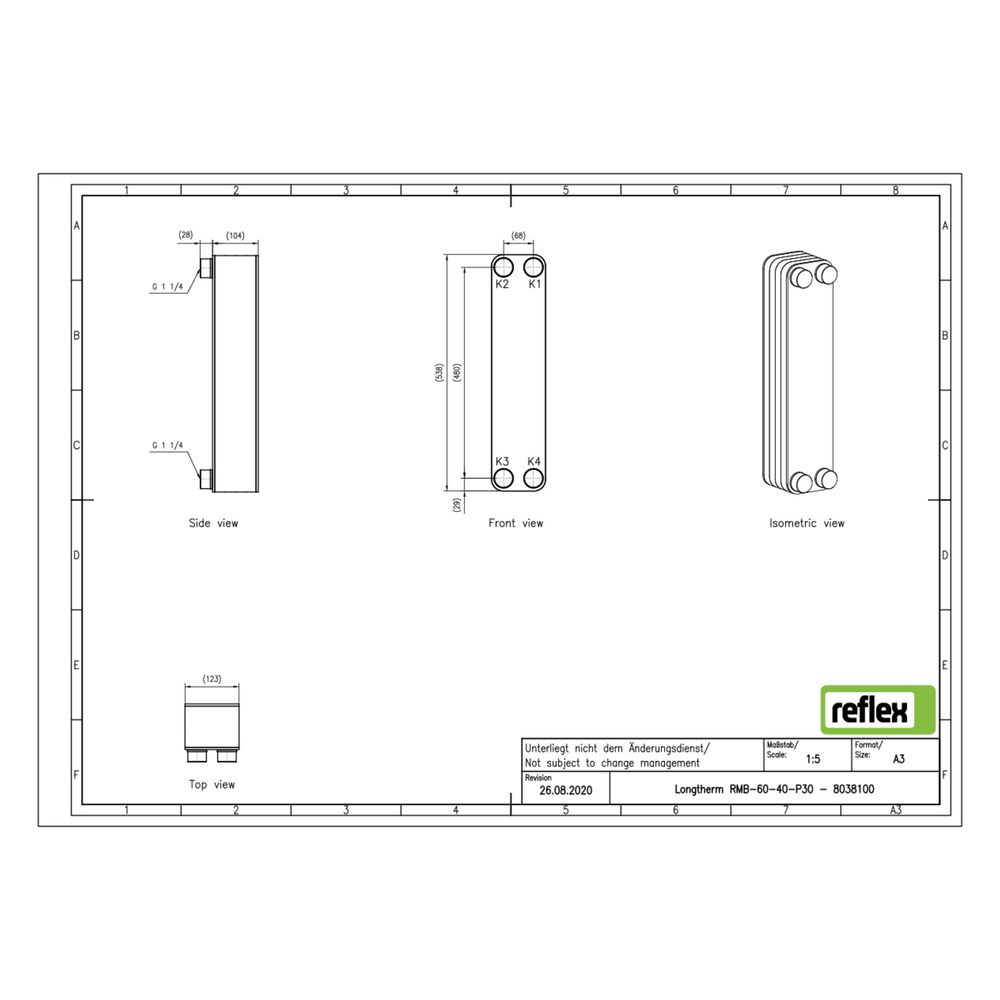

Der Reflex Longtherm RMB-60-40 verfügt über einen primären Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 104 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Wie funktionieren die Strömungskanäle im Wärmetauscher?
Die eingeprägten Kanäle auf den Edelstahlplatten bilden zwei unterschiedliche Strömungsräume, die durch zwei Kanalformen unterschieden werden: Der "rhc"-Kanal bietet eine große thermisch wirksame Länge mit höherem Durchflusswiderstand, während der "rlc"-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 104 mm
- Mittenabstand Anschlüsse: 68 mm
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
Der Reflex Longtherm Plattenwärmetauscher RMB-60-40 bietet eine stabile und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner robusten gelöteten Bauweise, den hochwertigen Edelstahlplatten und dem Kupferlot ist er für hohe Temperaturen und Drücke bis 30 bar ausgelegt und überzeugt durch kompakte Maße und flexible Anschlussmöglichkeiten.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8038100 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8038100 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 104,00 |
| EAN-13 | 4036705218286 |
| Geeignet für Dämmschale | ja |
| Gewicht | 11,79 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
