Reflex Longtherm Plattenwärmetauscher RHB-60-90, gelötet, 90 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-90 ist ein gelöteter, eingängiger Wärmetauscher mit 90 Edelstahlplatten (Werkstoff 1.4404) und einem Außengewindeanschluss von 1 1/4 Zoll (32 mm). Er ist für den Einsatz in Heizungs- und Kühlkreisläufen geeignet und hält Temperaturen bis 230 °C sowie Betriebsdrücke bis 30 bar stand. Die stabile Bauweise und das spezielle Lötverfahren sorgen für eine dauerhafte Verbindung der Platten und eine hohe thermische Effizienz.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Oberflächen der Platten sind mit Kanälen versehen, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanaltypen sind im Longtherm Plattenwärmetauscher verbaut und welche Bedeutung haben sie?
Es kommen zwei Kanalformen zum Einsatz: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmetransport und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Reflex Longtherm RHB-60-90 ausgelegt?
Der Plattenwärmetauscher ist für maximale Betriebstemperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.

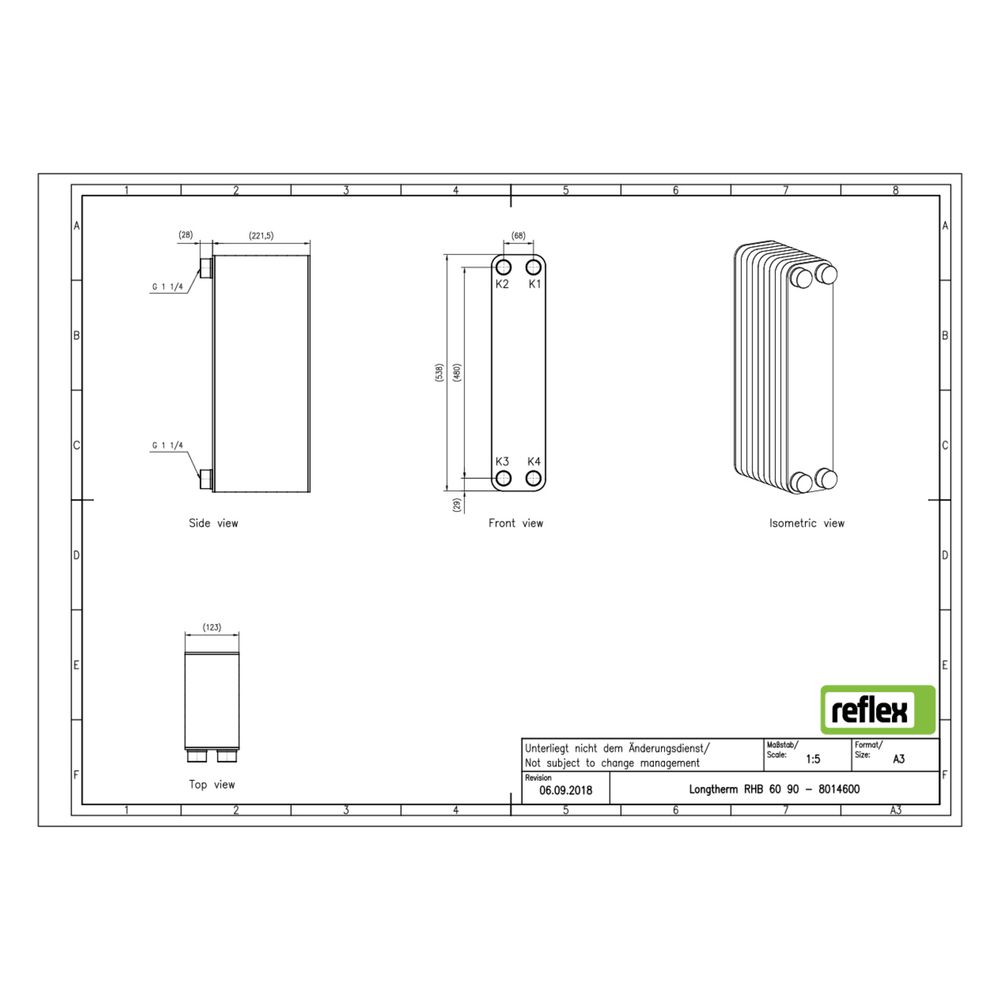

Welche Anschluss- und Baumaße sind beim RHB-60-90 zu beachten?
Der Wärmetauscher verfügt über einen primären Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 222 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 222 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RHB-60-90 überzeugt durch seine stabile Bauweise und hohe thermische Belastbarkeit. Mit 90 Edelstahlplatten und einem maximalen Betriebsdruck von 30 bar ist er für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen geeignet. Die gelötete Ausführung und der Außengewindeanschluss sorgen für eine sichere und langlebige Verbindung im System.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8014600 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8014600 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 222,00 |
| EAN-13 | 4036705178603 |
| Geeignet für Dämmschale | ja |
| Gewicht | 27,29 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
