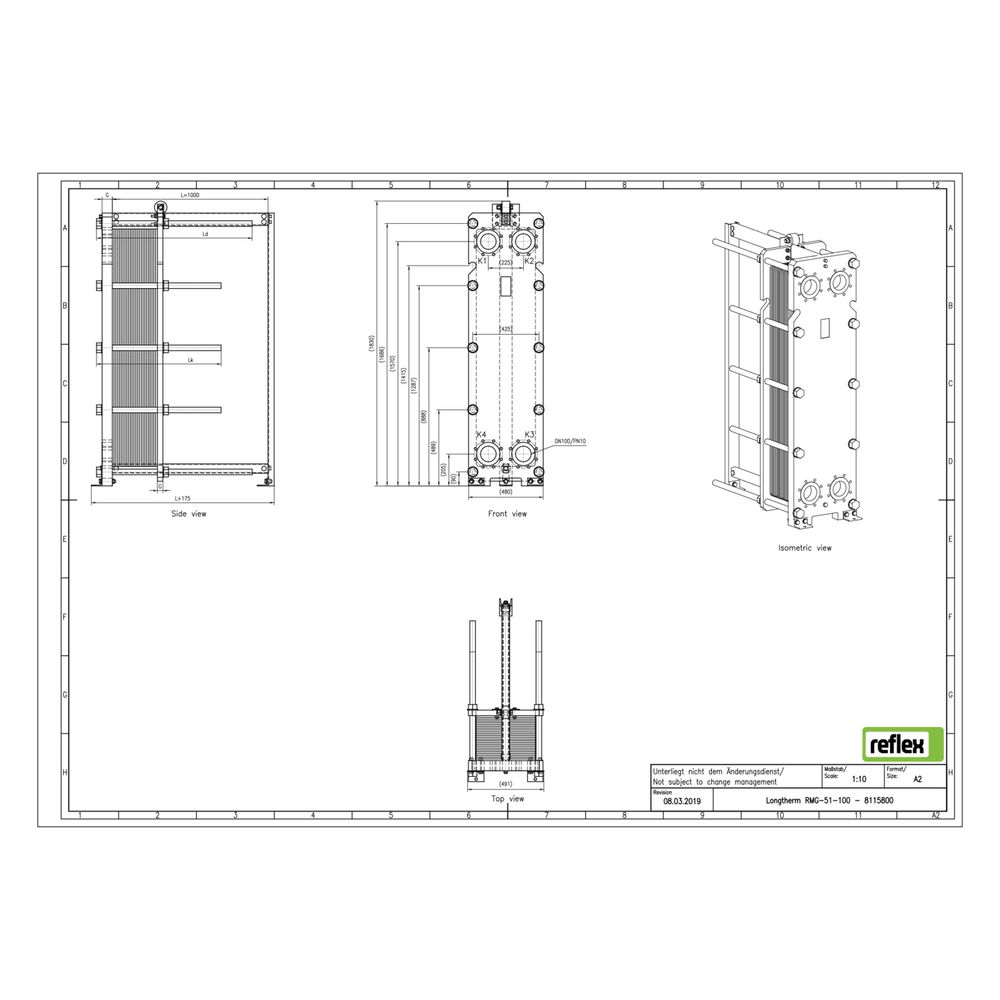

Reflex Longtherm Plattenwärmetauscher RMG-51-100, geschraubt, 100 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-51-100 ist ein geschraubter Wärmetauscher mit 100 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Es gibt zwei Kanalformen, die die Strömungsräume unterscheiden: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleine thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Betrieb je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 auf der Primärseite. Die Baumaße betragen 480 mm in der Länge, 1824 mm in der Höhe und 1145 mm in der Tiefe. Das Gerät ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Eine Dämmschale ist für dieses Modell nicht vorgesehen.
Welche Zulassungen und Konfigurationsmöglichkeiten bestehen?
Der Reflex Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle je nach Medium frei konfiguriert werden, um den spezifischen Anforderungen der Anwendung gerecht zu werden.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff der Platten: Edelstahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1824 mm
- Bautiefe: 1145 mm
- Werkstoff Lotmaterial: Kupfer
- Mittenabstand Anschlüsse: 225 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RMG-51-100 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Wärmeübertrager. Die kompakte Bauweise und die Zulassung nach Druckgeräterichtlinie unterstreichen seine Eignung für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8115800 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8115800 |
| Bauhöhe | 1824,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705179709 |
| Geeignet für Dämmschale | nein |
| Gewicht | 821 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
