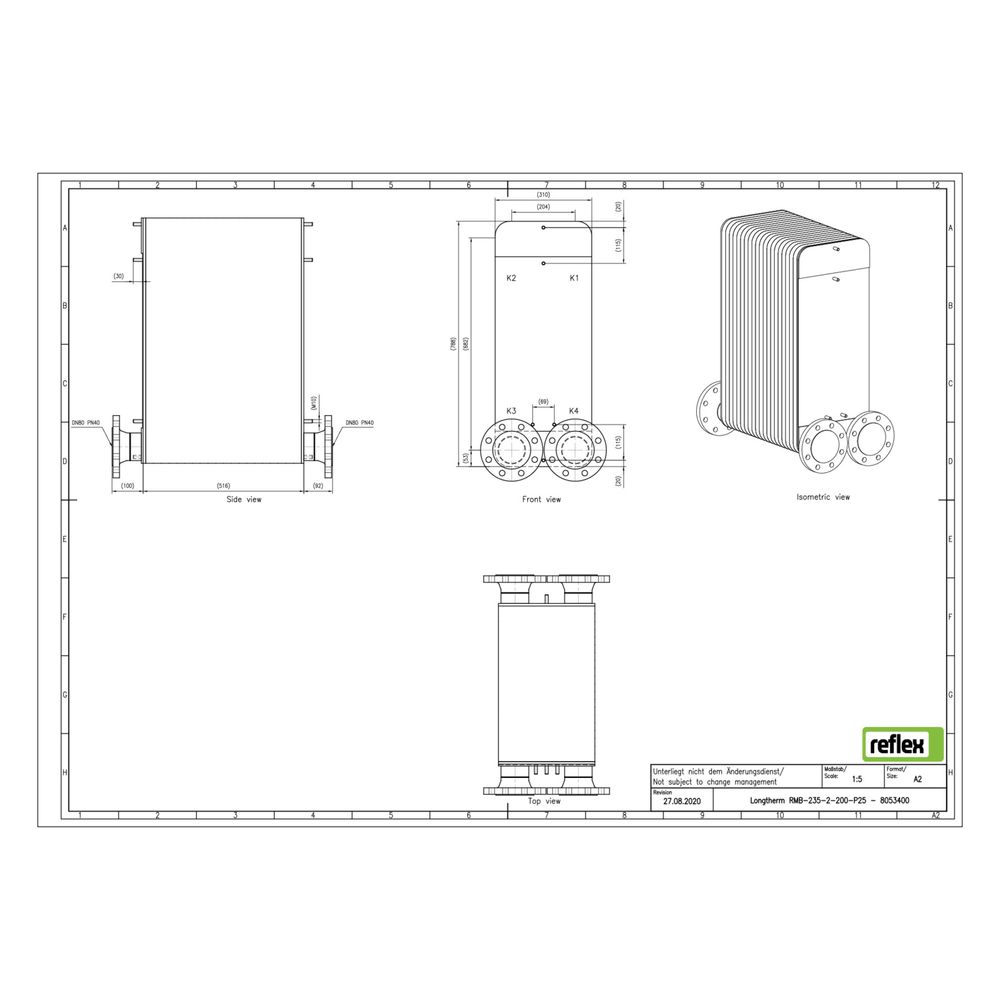

Reflex Longtherm Plattenwärmetauscher RMB-235-2-200, gelötet, 200 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-200 ist ein gelöteter, zweigängiger Wärmetauscher mit 200 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in der Heizungs- und Klimatechnik. Die robuste Bauweise mit Kupferlotverbindung sorgt für dauerhafte Stabilität und hohe thermische Effizienz.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch bei kompaktem Bauvolumen.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Betrieb.
Für welche Anschlussarten ist der Longtherm RMB-235 ausgelegt?
Im Gegensatz zu kleineren Größen der Longtherm-Serie, die Gewindeanschlüsse besitzen, ist der RMB-235 mit DIN-Flanschanschlüssen ausgestattet. Der Nenndurchmesser der primären Seite beträgt DN 80, der Mittenabstand der Anschlüsse liegt bei 170 mm. Seitliche Anschlussmöglichkeiten sind nicht vorhanden.
Welche Betriebsparameter und Zulassungen gelten für den Wärmetauscher?
Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar und Temperaturen bis 230 °C ausgelegt. Er entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung ist gelötet, was eine hohe Stabilität und dauerhafte Verbindung der Platten sicherstellt.
Wie sind die Abmessungen und das Material des Wärmetauschers?
Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 502 mm. Das Material der Platten ist rostfreier Edelstahl (1.4404), das Lotmaterial besteht aus Kupfer. Eine Dämmschale ist nicht integriert, der Wärmetauscher ist jedoch für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Bauhöhe: 788 mm
- Bautiefe: 502 mm
- Baulänge: 310 mm
- Anzahl der Platten: 200
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Temperaturbeständigkeit: bis 230 °C
- Anschlussart: DIN-Flansch
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-200 überzeugt durch seine robuste gelötete Bauweise aus Edelstahl mit Kupferlot und seine hohe thermische Belastbarkeit bis 230 °C bei einem Betriebsdruck von bis zu 25 bar. Mit 200 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung für vielfältige industrielle und gebäudetechnische Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8053400 |
| Hersteller | Reflex |
| Anzahl der Platten | 200,00 |
| Artikelnummer | REFLEX-8053400 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 502,00 |
| EAN-13 | 4036705219795 |
| Geeignet für Dämmschale | ja |
| Gewicht | 225,63 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
