Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-2-160, gelötet, 160 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-160 ist ein gelöteter, zweigängiger Wärmetauscher mit 160 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in der Heizungs- und Klimatechnik. Die robuste Bauweise mit DIN-Flanschanschluss ermöglicht eine zuverlässige Wärmeübertragung in industriellen und gewerblichen Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Lötverbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die unterschiedlichen Kanalformen (rhc und rlc) ermöglichen eine optimale Balance zwischen thermischer Wirksamkeit und Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm RMB-235-2-160 aus?

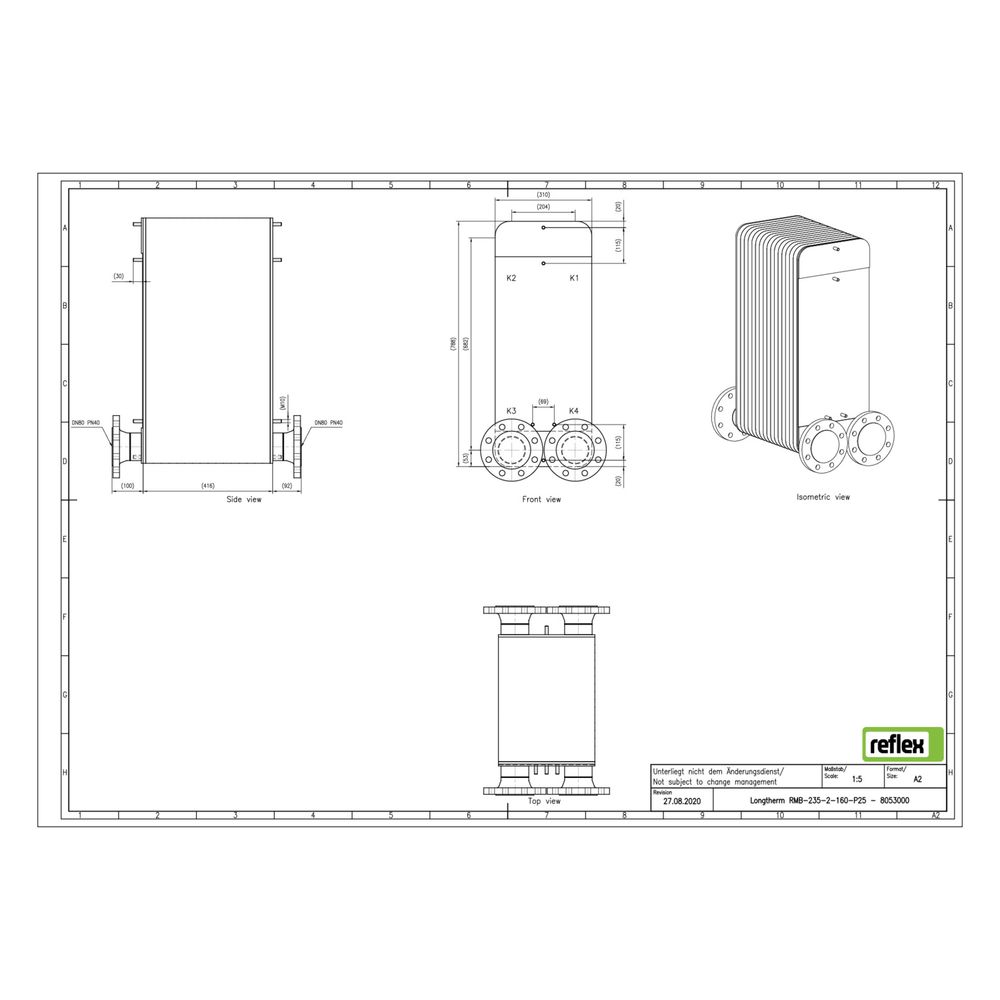

Der Plattenwärmetauscher ist zweigängig ausgeführt und verfügt über 160 Platten, die eine große thermisch wirksame Fläche bieten. Der Nenndurchmesser beträgt DN 80, der maximale Betriebsdruck liegt bei 25 bar. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 404 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, der Mittenabstand der Anschlüsse beträgt 170 mm. Das Gerät ist für den Einsatz mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner hohen Temperatur- und Druckbeständigkeit eignet sich der Wärmetauscher für den Einsatz in Heizungs-, Kühl- und Industrieanlagen, in denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist. Die robuste Bauweise und die Zulassung gemäß Druckgeräterichtlinie 2014/68/EU machen ihn zu einer zuverlässigen Komponente für anspruchsvolle technische Systeme.
Technische Daten
- Bauart: gelöteter Plattenwärmetauscher
- Anzahl Platten: 160
- Werkstoff Platten: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 404 mm
- Anschlussart: DIN-Flansch
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-160 bietet eine hohe thermische Leistung und eine stabile Bauweise für den Einsatz in druck- und temperaturbeanspruchten Anlagen. Mit 160 Edelstahlplatten und einem Nenndurchmesser von DN 80 ist er für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und sorgt für eine effiziente Wärmeübertragung in vielfältigen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8053000 |
| Hersteller | Reflex |
| Anzahl der Platten | 160,00 |
| Artikelnummer | REFLEX-8053000 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 404,00 |
| EAN-13 | 4036705219757 |
| Geeignet für Dämmschale | ja |
| Gewicht | 192,51 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
