Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-20-65, geschraubt, 65 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-20-65 ist ein geschraubter Wärmetauscher mit 65 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und erweiterbar, was ihn ideal für anspruchsvolle industrielle und gewerbliche Heiz- und Kühlprozesse macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese geschraubte Bauweise ermöglicht eine einfache Zerlegung für Reinigung oder Erweiterung.
Welche Strömungskanäle und Materialien werden verwendet?
Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Die Platten bestehen aus rostfreiem Stahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus NBR-Butyl gefertigt, was eine klebefreie Montage ermöglicht.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?

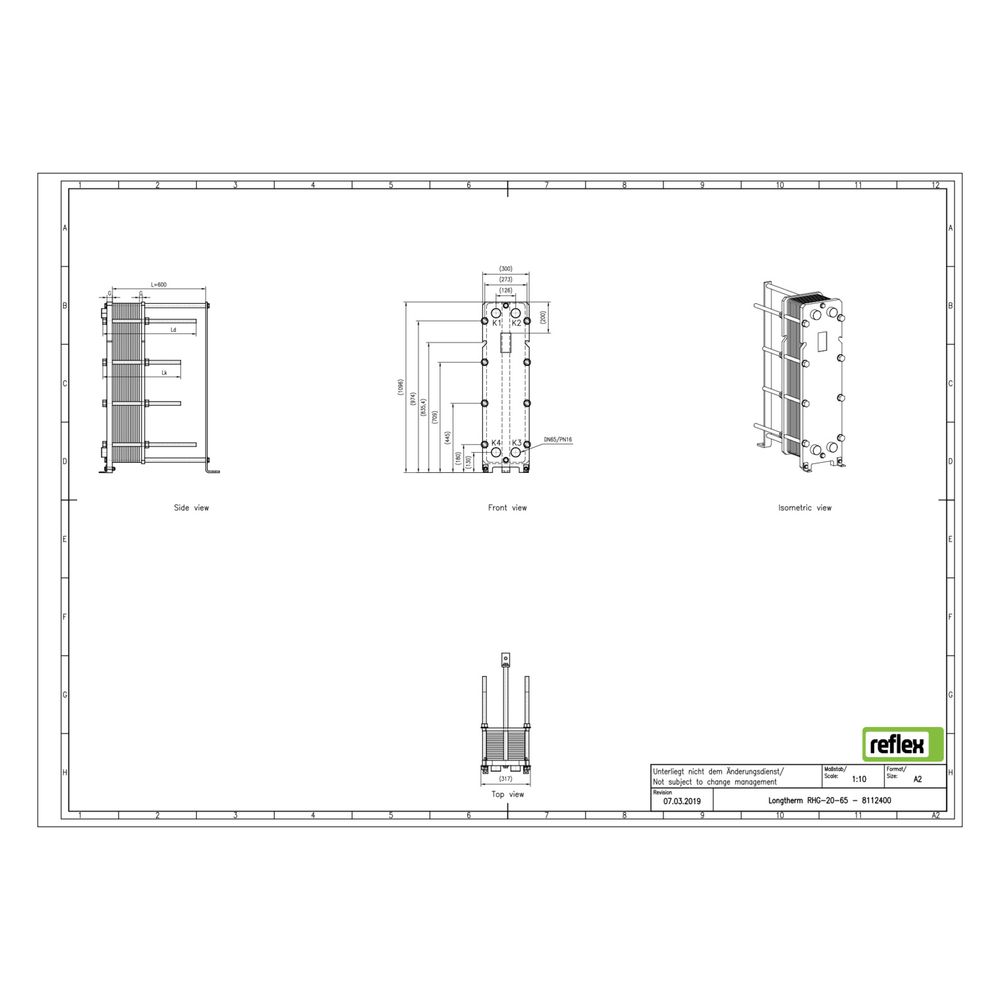

Der Reflex Longtherm RHG-20-65 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Er ist nicht vollversiegelt und bietet keine seitlichen Anschlussmöglichkeiten. Die Bauabmessungen betragen 1096 mm in der Höhe, 300 mm in der Länge und 763 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 126 mm.
Technische Daten
- Anzahl der Platten: 65
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 1096 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RHG-20-65 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturdifferenzen. Seine robuste Edelstahlkonstruktion und die geschraubte Bauweise ermöglichen eine flexible Anpassung und einfache Wartung, wodurch er sich für vielfältige industrielle Anwendungen eignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8112400 |
| Hersteller | Reflex |
| Anzahl der Platten | 65,00 |
| Artikelnummer | REFLEX-8112400 |
| Bauhöhe | 1096,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705179365 |
| Geeignet für Dämmschale | nein |
| Gewicht | 238 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
