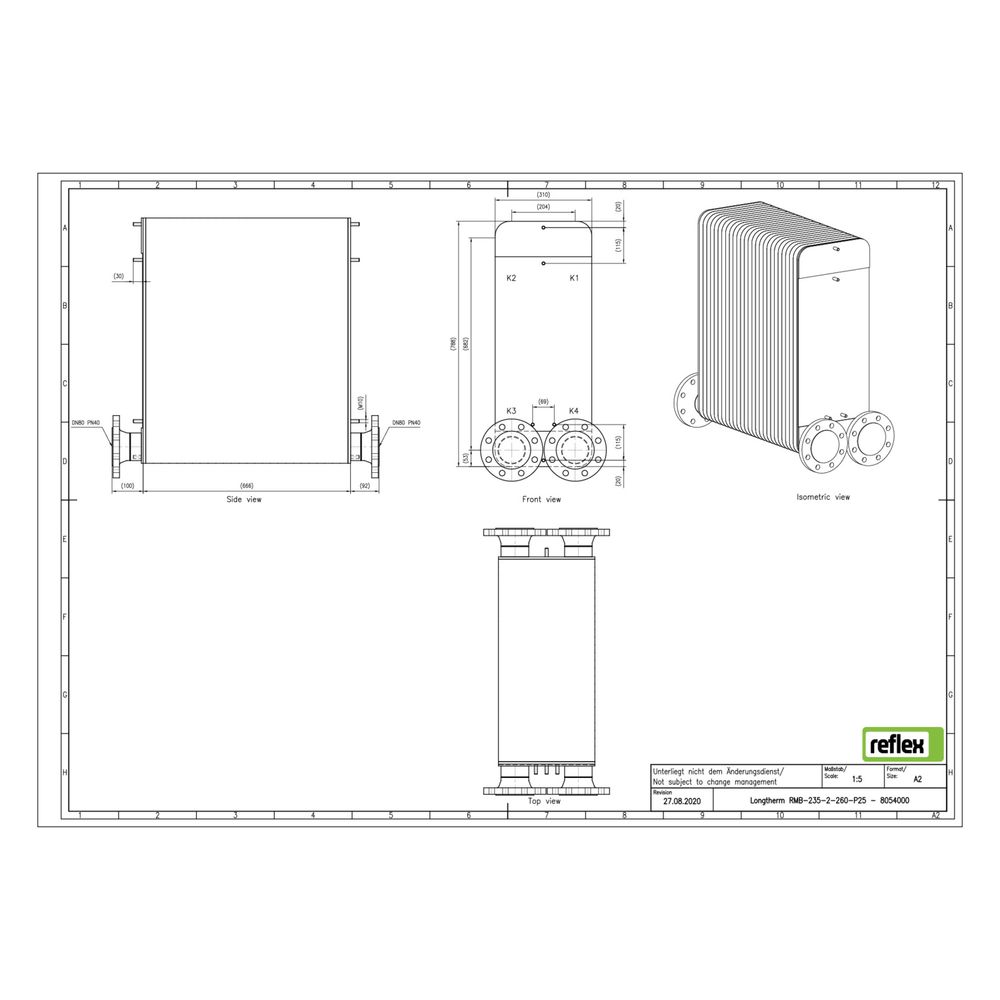

Reflex Longtherm Plattenwärmetauscher RMB-235-2-260, gelötet, 260 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-260 ist ein gelöteter, zweigängiger Wärmetauscher mit 260 Edelstahlplatten des Werkstoffs 1.4404 und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit DIN-Flanschanschluss ermöglicht eine langlebige Funktion in industriellen und gewerblichen Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet der Wärmetauscher?
Der Plattenwärmetauscher ist zweigängig ausgeführt und verfügt über einen Nenndurchmesser von DN 80 mit DIN-Flanschanschluss. Die maximale Betriebsdruckfestigkeit beträgt 25 bar, wobei der Wärmetauscher Temperaturen bis 230 °C standhält. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 649 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Das Gerät ist nicht vollversiegelt und besitzt keine seitliche Anschlussmöglichkeit. Es ist für den Einsatz mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm Plattenwärmetauscher?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen, was die Einhaltung der sicherheitstechnischen Anforderungen für den Betrieb unter den angegebenen Druck- und Temperaturbedingungen bestätigt.
Technische Daten
- Anzahl der Platten: 260
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 649 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-260 überzeugt durch seine robuste Bauweise und hohe thermische Belastbarkeit. Mit 260 Edelstahlplatten, einem Nenndurchmesser von DN 80 und einer maximalen Betriebsdruckfestigkeit von 25 bar ist er für vielfältige Wärmeübertragungsaufgaben geeignet und bietet eine langlebige Lösung für industrielle und gewerbliche Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8054000 |
| Hersteller | Reflex |
| Anzahl der Platten | 260,00 |
| Artikelnummer | REFLEX-8054000 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 649,00 |
| EAN-13 | 4036705219856 |
| Geeignet für Dämmschale | ja |
| Gewicht | 277,5 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
