Reflex Longtherm Plattenwärmetauscher RLB-60-2-100, gelötet, 100 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-100 ist ein gelöteter, zweigängiger Wärmeübertrager mit 100 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heiz- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die Kupferlotverbindung ermöglicht eine zuverlässige Dichtigkeit und Langlebigkeit unter anspruchsvollen Betriebsbedingungen.
Wie sind die Strömungsräume im Plattenwärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand für die jeweiligen Kreisläufe.
Für welche Anschlussarten und Baugrößen ist der Longtherm RLB-60-2-100 ausgelegt?

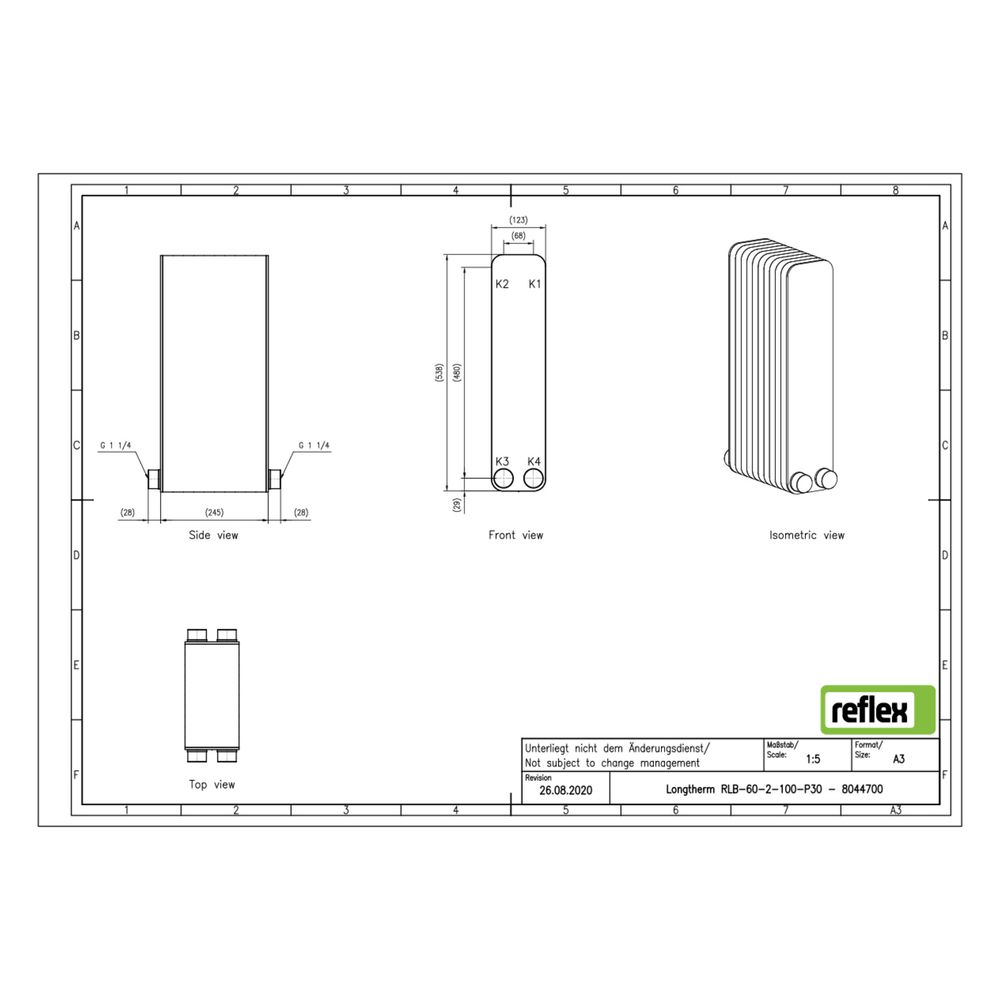

Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde 1 1/4 Zoll. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 245 mm. Der Plattenwärmetauscher ist für den Einbau mit Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 245 mm
- Mittenabstand Anschlüsse: 68 mm
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-100 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlotverbindung. Mit einer Leistung für hohe Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 30 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heiz- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8044700 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8044700 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 245,00 |
| EAN-13 | 4036705218941 |
| Geeignet für Dämmschale | ja |
| Gewicht | 29,48 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
