Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-04-10, geschraubt, 10 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-04-10 ist ein geschraubter Wärmetauscher mit 10 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner modularen Bauweise ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden.
Welche Strömungskanäle und Materialien werden verwendet?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Die Edelstahlplatten sind aus rostfreiem Stahl gefertigt, das Dichtungsmaterial besteht aus klebefreiem NBR-Butyl. Das Lotmaterial ist Kupfer. Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell konfiguriert werden.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?

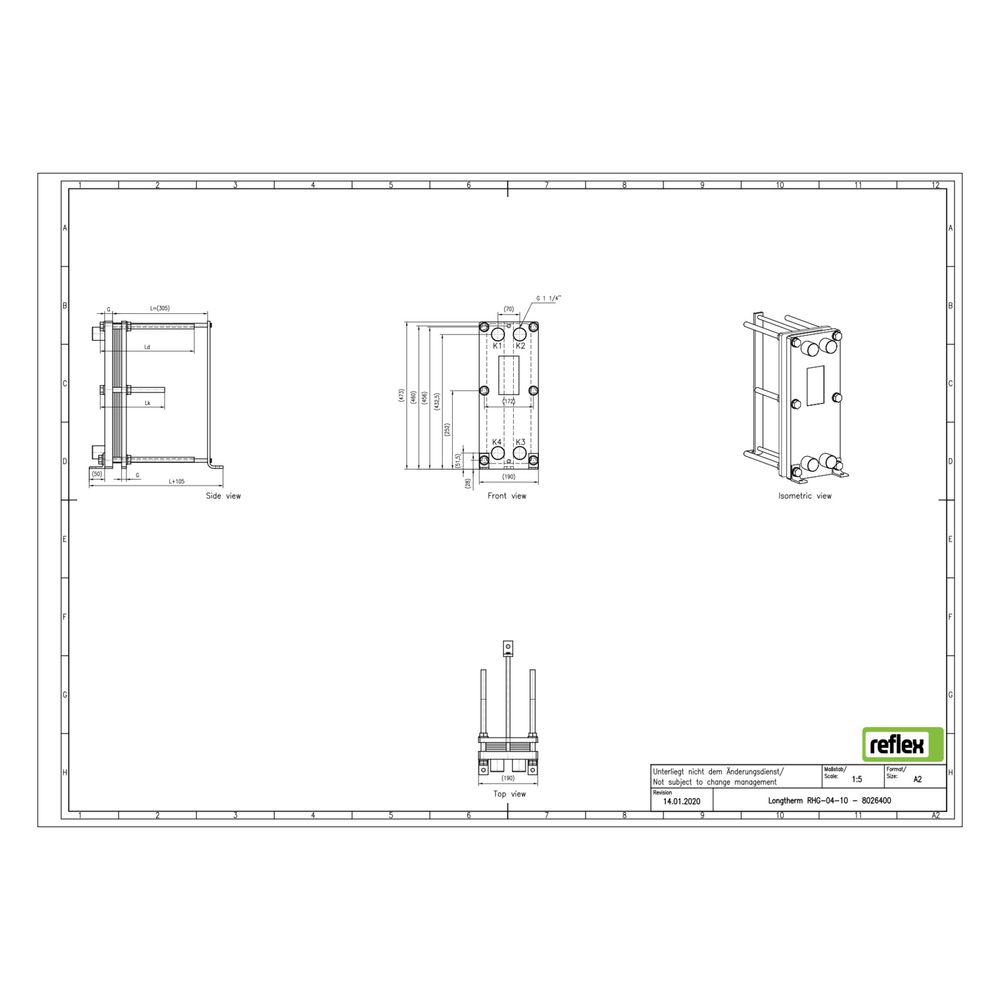

Der Reflex Longtherm RHG-04-10 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Anschlüsse sind als Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) ausgeführt. Die Baumaße betragen 190 mm Länge, 473 mm Höhe und 355 mm Tiefe. Der Mittenabstand der Anschlüsse liegt bei 70 mm. Eine seitliche Anschlussmöglichkeit oder eine Dämmschale sind nicht vorgesehen.
Technische Daten
- Anzahl der Platten: 10
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Baulänge: 190 mm
- Bauhöhe: 473 mm
- Bautiefe: 355 mm
- Mittenabstand Anschlüsse: 70 mm
- Anschlussart: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RHG-04-10 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Die geschraubte Bauweise ermöglicht eine einfache Wartung und flexible Erweiterung. Mit einem maximalen Arbeitsdruck von 16 bar und präzisen Anschlussmaßen ist er für anspruchsvolle industrielle und gewerbliche Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8026400 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8026400 |
| Bauhöhe | 473,00 |
| Baulänge | 190,00 |
| Bautiefe | 355,00 |
| EAN-13 | 4036705207556 |
| Geeignet für Dämmschale | nein |
| Gewicht | 40,1 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 70,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
