Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-21-160, geschraubt, 160 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-21-160 ist ein geschraubter Wärmetauscher mit 160 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und flexible Erweiterbarkeit gefragt sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert. Die Dichtungen aus klebefreiem NBR-Butyl sorgen für eine sichere Abdichtung.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers. Dadurch ist eine schnelle und unkomplizierte Reinigung möglich. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete flexibel erweitert werden, um den Leistungsanforderungen gerecht zu werden. Diese Bauweise ist besonders vorteilhaft bei sehr hohen Leistungsbereichen und geringen Temperaturdifferenzen.
Welche technischen Eigenschaften zeichnen den Longtherm RHG-21-160 aus?

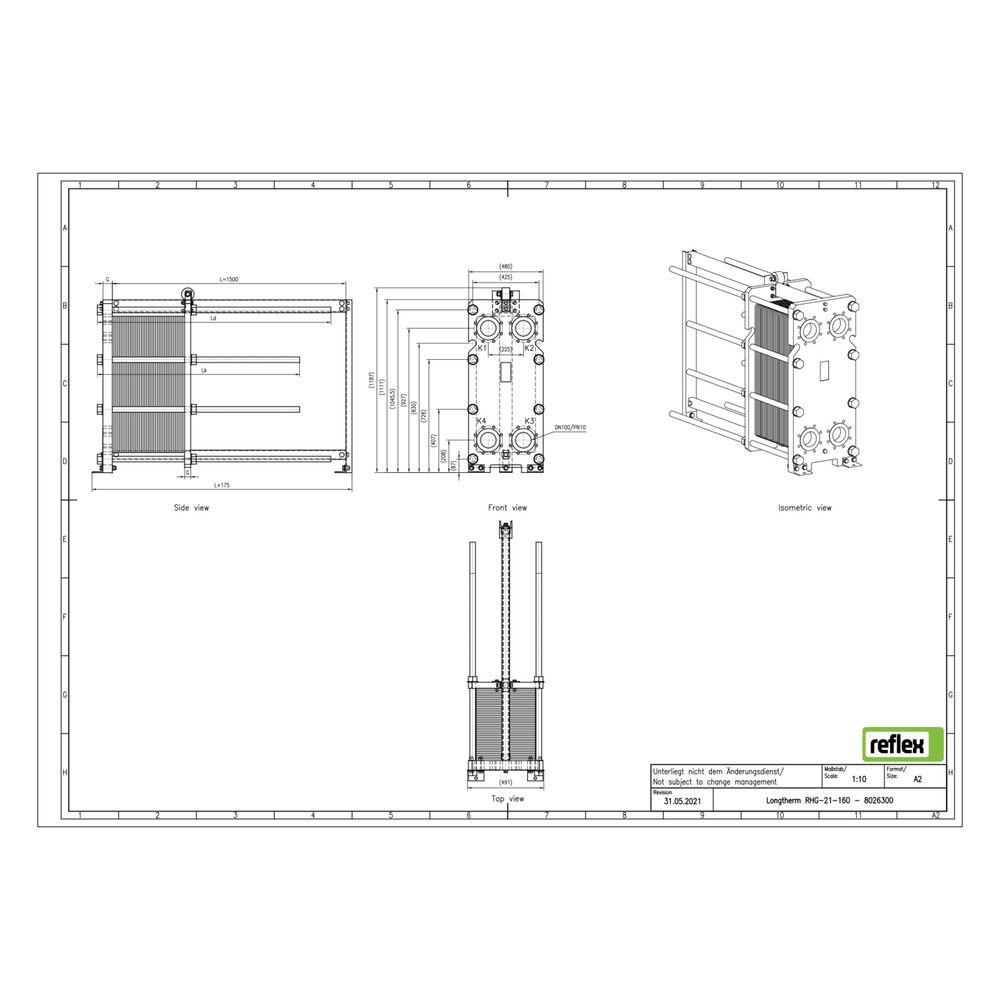

Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 1645 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 225 mm. Das Plattenmaterial besteht aus rostfreiem Stahl, das Lotmaterial aus Kupfer. Seitliche Anschlussmöglichkeiten sind nicht vorhanden, und der Wärmetauscher ist nicht vollversiegelt.
Wie sind die Strömungskanäle im Wärmetauscher gestaltet?
Es sind zwei Kanalformen vorhanden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Wasserkreisläufen.
Technische Daten
- Anzahl der Platten: 160
- Werkstoff: rostfreier Stahl
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 10 bar
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1645 mm
- Nenndurchmesser primär: DN 100
- Mittenabstand Anschlüsse: 225 mm
- Dichtungen: NBR-Butyl (klebefrei)
Der Reflex Longtherm Plattenwärmetauscher RHG-21-160 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Die geschraubte Bauweise ermöglicht eine einfache Reinigung und flexible Erweiterung. Mit einer Leistung über 1 MW, robustem Edelstahlmaterial und einem maximalen Arbeitsdruck von 10 bar ist er für anspruchsvolle industrielle Anwendungen ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8026300 |
| Hersteller | Reflex |
| Anzahl der Platten | 160,00 |
| Artikelnummer | REFLEX-8026300 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1645,00 |
| EAN-13 | 4036705207549 |
| Geeignet für Dämmschale | nein |
| Gewicht | 591,4 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
