Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-110-70, gelötet, 70 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-70 ist ein gelöteter, eingängiger Wärmetauscher mit 70 Edelstahlplatten (Werkstoff 1.4404) und einem Außengewindeanschluss G 2 1/2". Er ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt und eignet sich für Heizungs-, Klima- und Lüftungsanlagen, in denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und eine stabile Verbindung der Platten.
Welche Kanaltypen sind im Wärmetauscher integriert und welche Funktion haben sie?
Im Reflex Longtherm Plattenwärmetauscher kommen zwei Kanalformen zum Einsatz: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher hält Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.

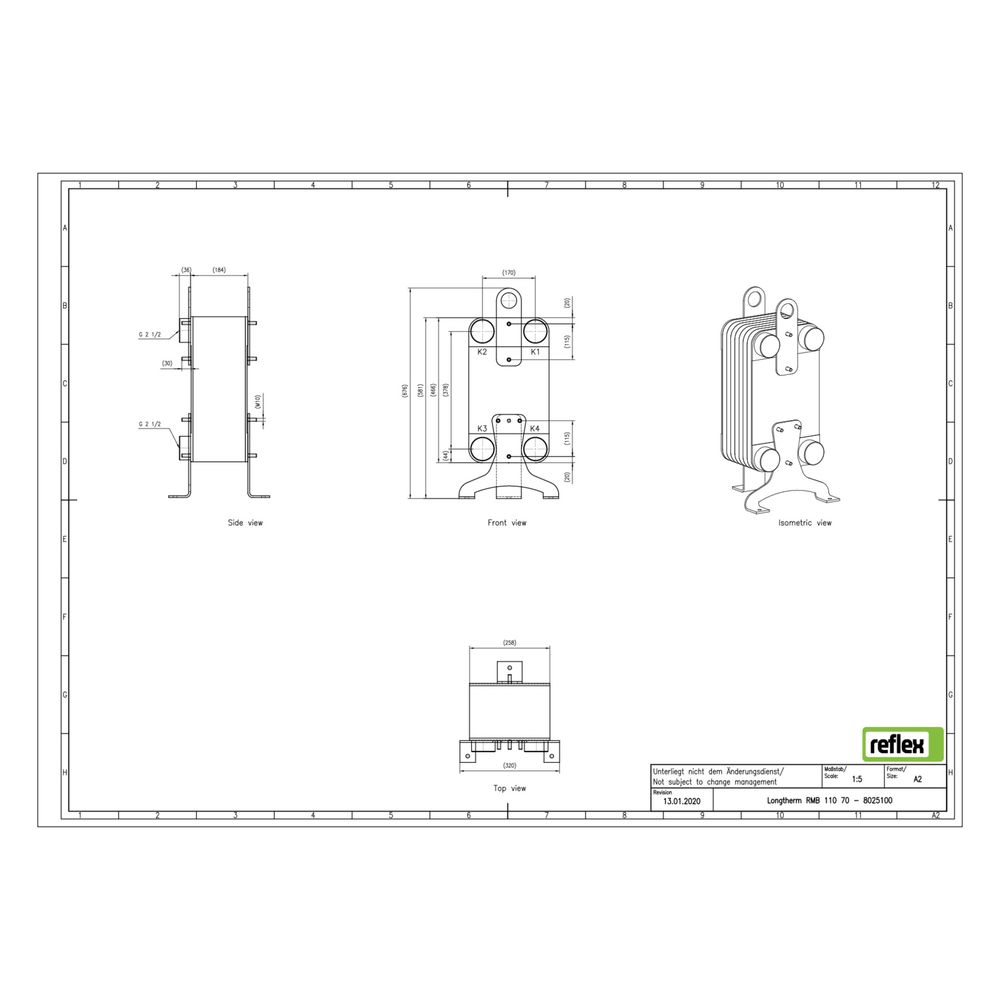

Welche Anschlussarten und Maße sind relevant?
Der Wärmetauscher verfügt über einen primären Außengewindeanschluss G 2 1/2" mit einem Mittenabstand der Anschlüsse von 170 mm. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 180 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2"
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 180 mm
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-110-70 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs-, Klima- und Lüftungsanlagen. Mit seiner gelöteten Edelstahlkonstruktion und der hohen Temperatur- und Druckbeständigkeit ist er für anspruchsvolle Anwendungen geeignet und ermöglicht eine zuverlässige Leistung bei 70 Platten und einem Anschlussdurchmesser von 2 1/2 Zoll.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8025100 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8025100 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 180,00 |
| EAN-13 | 4036705205286 |
| Geeignet für Dämmschale | ja |
| Gewicht | 42,27 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
