Beschreibung
Reflex Longtherm Plattenwärmetauscher RMG-19-70, geschraubt, 70 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-19-70 ist ein geschraubter Wärmetauscher mit 70 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, die eine effiziente Wärmeübertragung erfordern.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert. Diese Konstruktion ermöglicht eine hohe Effizienz und einfache Wartung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Es gibt zwei Kanalformen, die die Strömungsräume unterscheiden: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleine thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Betrieb je nach Anforderung.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?

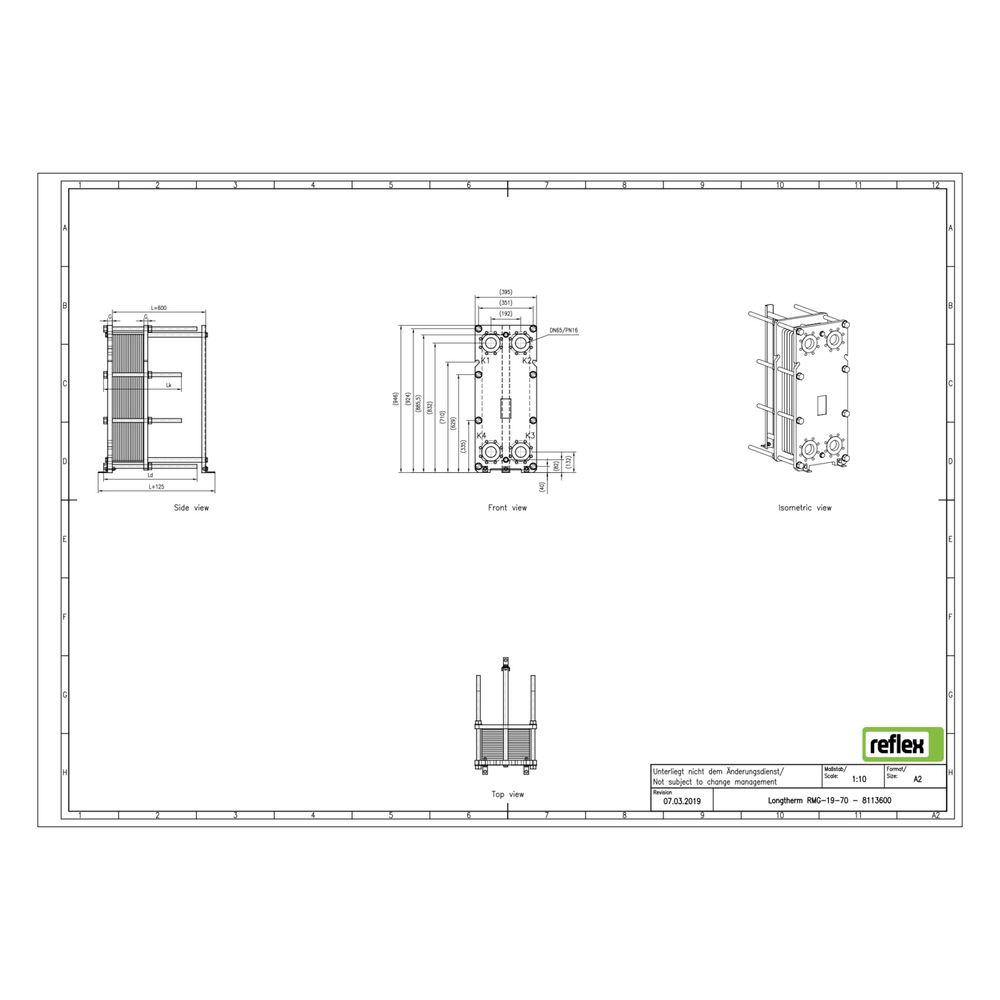

Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 60. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 758 mm in der Tiefe. Das Lotmaterial ist Kupfer, während die Platten aus rostfreiem Stahl gefertigt sind. Der Wärmetauscher ist nicht vollversiegelt und verfügt über keine seitliche Anschlussmöglichkeit. Er ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 758 mm
- Lotmaterial: Kupfer
- Mittenabstand Anschlüsse: 192 mm
Der Reflex Longtherm Plattenwärmetauscher RMG-19-70 bietet eine effiziente und flexible Lösung für industrielle Wärmeübertragungsaufgaben. Mit seiner robusten Edelstahlkonstruktion, der hohen Plattenanzahl und der Möglichkeit zur Erweiterung durch zusätzliche Plattenpakete erfüllt er anspruchsvolle Anforderungen bei hohen Leistungsbereichen und geringen Temperaturspreizungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8113600 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8113600 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 758,00 |
| EAN-13 | 4036705179488 |
| Geeignet für Dämmschale | nein |
| Gewicht | 319 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
