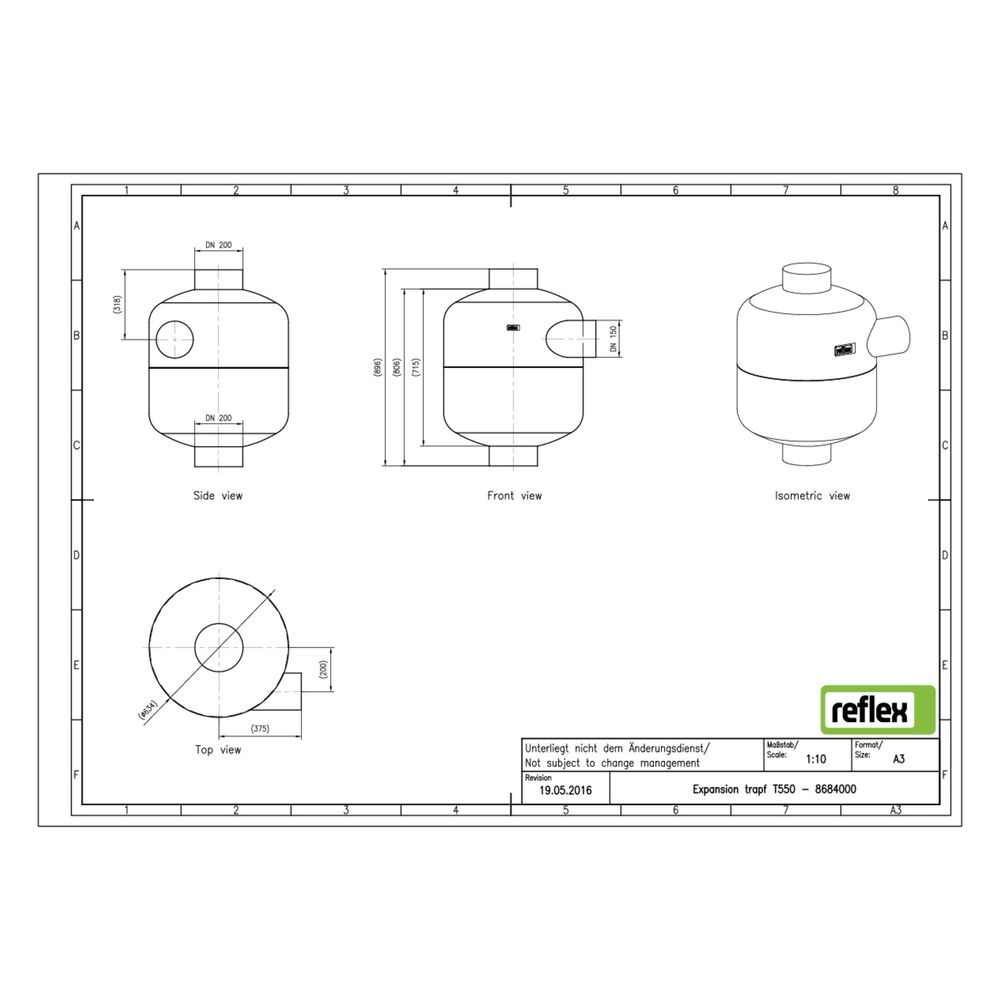

Reflex Entspannungstopf T 550, zur Dampf-Wasser-Phasentrennung, 199l, 10 bar, 110 Grad, Grau
Der Reflex Entspannungstopf T 550 ist ein Zubehör zur Dampf-Wasser-Phasentrennung in Warmwasser-Heizungsanlagen. Mit einem Volumen von 199 Litern, einem maximalen Betriebsdruck von 10 bar und einer maximalen Betriebstemperatur von 110 °C eignet sich der Entspannungstopf für den Anschluss an Sicherheitsventile von Wärmeerzeugern. Der Behälter aus Stahl ist außen pulverbeschichtet und in Grau ausgeführt. Die Auslegung erfolgt gemäß DIN EN 12828.
Wie funktioniert der Reflex Entspannungstopf T 550?
Der Entspannungstopf trennt Wasser-Dampf-Gemische nach Sicherheitsventilen in Heizungsanlagen. Die tangentiale Einführung im oberen Drittel des Behälters sorgt für eine effektive Phasentrennung, während die Abgänge im oberen und unteren Bereich die gezielte Ableitung der getrennten Phasen ermöglichen. Dadurch wird die Sicherheit und Effizienz des Heizsystems unterstützt.
Welche Materialien und Ausführungen sind beim T 550 verbaut?
Der Behälter besteht aus Stahl und ist außen pulverbeschichtet, was ihn widerstandsfähig gegen Korrosion und mechanische Beanspruchungen macht. Die graue Farbgebung fügt sich unauffällig in technische Umgebungen ein.
Für welche Anwendungen ist der Entspannungstopf geeignet?
Der Reflex Entspannungstopf T 550 ist speziell für Warmwasser-Heizungsanlagen konzipiert und wird nach den Vorgaben der DIN EN 12828 eingesetzt und dimensioniert. Er dient der sicheren Trennung von Dampf und Wasser nach Sicherheitsventilen.
Technische Daten
- Volumen: 199 Liter
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperatur: 110 °C
- Werkstoff: Stahl
- Durchmesser: 634 mm
- Farbe: Grau
Der Reflex Entspannungstopf T 550 bietet eine zuverlässige Lösung zur Dampf-Wasser-Phasentrennung in Heizungsanlagen. Mit seiner robusten Stahlkonstruktion, der pulverbeschichteten Oberfläche und den technischen Eigenschaften wie 10 bar Betriebsdruck und 110 °C maximaler Temperatur unterstützt er die Sicherheit und Effizienz von Wärmeerzeugern in Warmwasser-Heizsystemen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Entspannungstöpfe T |
| Hersteller-Produktgruppe | Entspannungstöpfe T |
| Hersteller-Artikelnummer | 8684000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8684000 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705118265 |
| Gewicht | 40 kg |
| Max Arbeitsdruck | 10,00 |
| Max Betriebstemperatur | 110,00 |
| Werkstoff | Stahl |
| WEEE-Nr. | 30666633 |
