Reflex Exdirt Schmutzabscheider vertikal D 150 V, mit F1 Flansch, 6 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 150 V mit F1 Flansch ist ein hochwertiges Zubehör für geschlossene Heiz- und Kühlsysteme sowie flüssigkeitsgefüllte Anlagensysteme. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet. Die Armatur ist für einen maximalen Betriebsdruck von 6 bar ausgelegt und verfügt über eine Normeinbaulänge F1 gemäß DIN EN 558:2017-05.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Prinzip Vollstrom mit Beruhigung, wodurch selbst kleinste Schmutz- und Schlammpartikel effektiv aus dem Flüssigkeitsstrom abgeschieden werden. Das speziell gestaltete Abscheideelement Flowpac sorgt für eine effiziente Trennung der Partikel ab 5 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Exdirt D 150 V ist speziell für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er eignet sich für Wasser und Wasser/Glykolgemische mit einem Glykolanteil von bis zu 50 %. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C. Das Gerät ist nicht für offene Systeme oder Solaranlagen vorgesehen.

Welche Anschluss- und Ausführungsvarianten sind verfügbar?

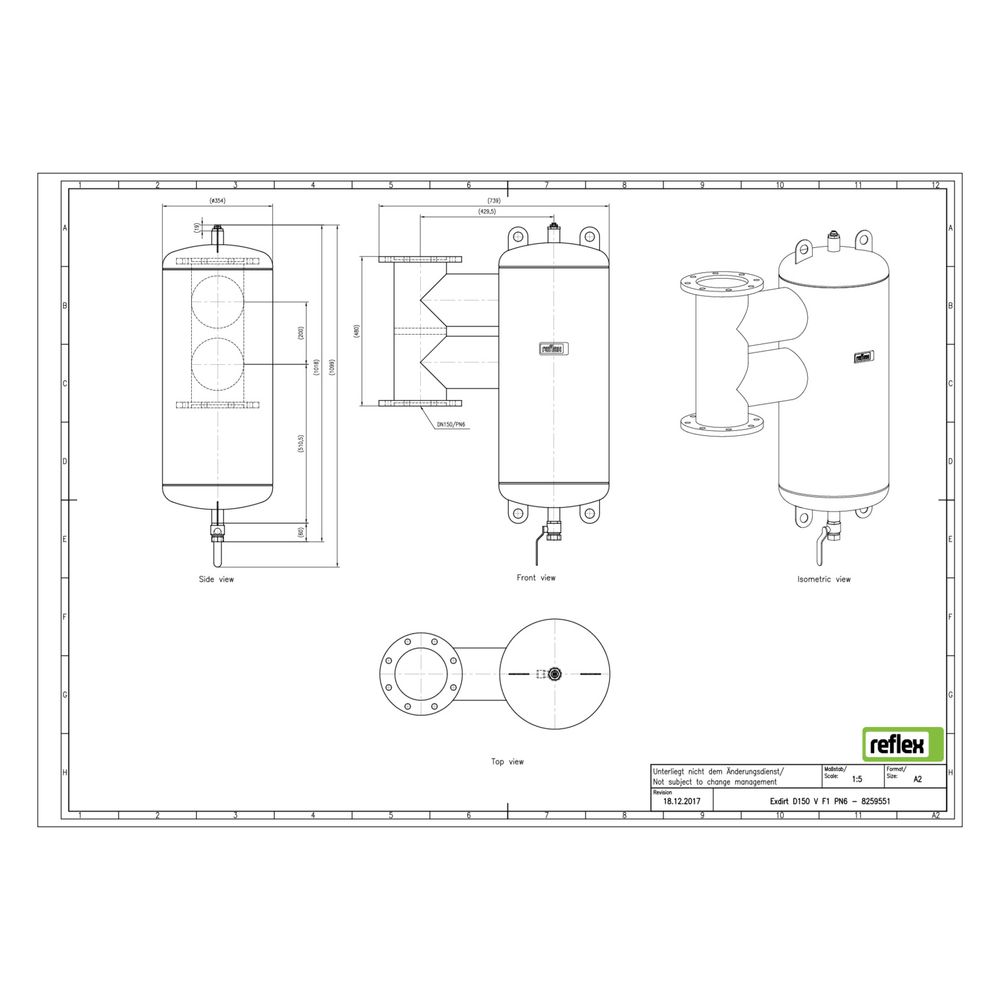

Das Gehäuse des Schmutzabscheiders besteht aus Stahl und ist in vertikaler Ausführung mit Flanschanschluss erhältlich. Die Montage erfolgt mit Normeinbaulänge F1 (DIN 3202-1) nach DIN EN 558:2017-05. Der Rohraußendurchmesser beträgt 168,30 mm, der Nenndurchmesser DN 150. Eine optionale Erweiterung mit einem Magneteinsatz (Exferro) ermöglicht die Separierung ferromagnetischer Partikel aus dem Fluidstrom.

Wie wird die Reinigung des Schmutzabscheiders durchgeführt?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen integrierten Entschlammungskugelhahn möglich, der eine Wartung ohne Unterbrechung des Anlagenbetriebs erlaubt. Dies trägt zur Schonung der Anlage bei und reduziert Betriebskosten durch die Vermeidung von Verschmutzungsfolgen.

Technische Daten

• Anschlussart: Flansch
• Ausführung: vertikal
• Werkstoff Gehäuse: Stahl
• Nenndurchmesser: DN 150
• Rohraußendurchmesser: 168,30 mm
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur: 110 °C
• Glykol-Mischung: bis 50 %
• Durchflussleistung: 0,10 bis 108 m³/h
• Kvs-Wert: 439,10
• Normeinbaulänge: F1 (DIN 3202-1)
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D 150 V mit F1 Flansch bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen mit Wasser oder Wasser/Glykolgemischen bis 50 % ausgelegt. Mit einem maximalen Betriebsdruck von 6 bar und einer Mediumtemperatur von bis zu 110 °C sorgt er für den Schutz und die Langlebigkeit der Anlage bei gleichzeitig einfacher Reinigung ohne Betriebsunterbrechung.
