Reflex Exvoid Luft-Mikroblasenabscheider A 323,9mm, mit Schweißstutzen, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A 323,9 mm mit Schweißstutzen ist für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig aus Wasser und Wasser/Glykol-Gemischen bis zu einem Mischverhältnis von 50/50 %. Die horizontale Ausführung aus Stahl ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich auch für Solaranlagen.

Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?

Der Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgeleitet. Dieses Prinzip sorgt für eine effektive Betriebsentlüftung, insbesondere an Hochpunkten der Anlage.

Für welche Systeme und Medien ist der Exvoid geeignet?

Der Abscheider ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen vorgesehen und kann mit Wasser sowie Wasser/Glykol-Gemischen bis zu 50 % Glykolanteil betrieben werden. Er ist nicht für offene Systeme geeignet. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, was ihn vielseitig für verschiedene Anwendungen macht.

Welche Konstruktionsmerkmale zeichnen das Produkt aus?

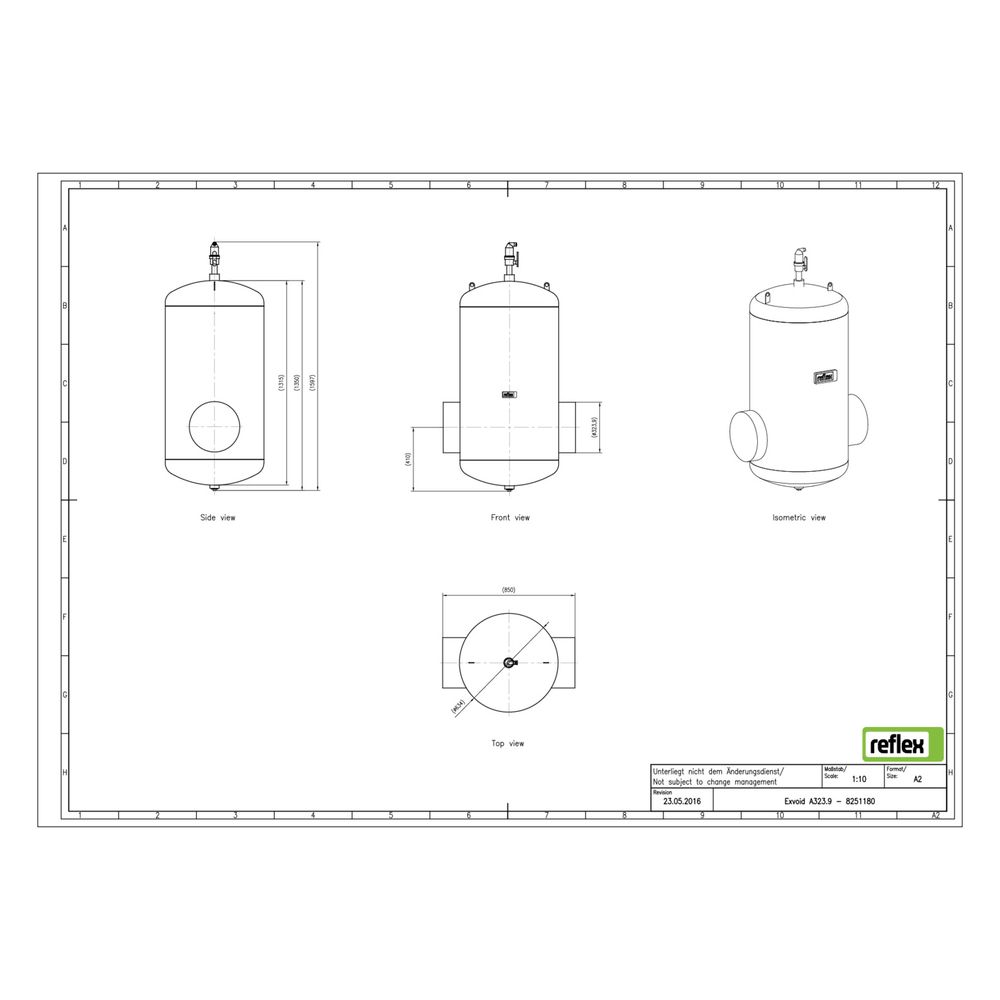

Das Gehäuse besteht aus Stahl, die Ausführung ist horizontal mit einem Rohraußendurchmesser von 323,9 mm und einer Baulänge von 850 mm. Der Nenndurchmesser beträgt 12 Zoll (300 mm). Die Strömungsrichtung ist variabel, und das Gerät arbeitet nach dem Vollstromprinzip mit Beruhigung. Die Verbindung erfolgt über Schweißstutzen, die eine dauerhafte Integration in das Rohrsystem ermöglichen.

Wie wird der Exvoid installiert und gewartet?

Eine Reinigung während des Betriebs ist nicht möglich. Das Gerät ist mit einem automatischen Entlüfter ausgestattet, der eine permanente Ableitung der Luft sicherstellt. Kupplungen oder abnehmbare Filter sind nicht vorhanden.

Technische Daten

• Typ Abscheider: Luft
• Ausführung: horizontal
• Werkstoff des Gehäuses: Stahl
• Rohraußendurchmesser: 323,9 mm
• Baulänge: 850 mm
• Nenndurchmesser: 12 Zoll (300 mm)
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 405 m³/h
• Kvs-Wert: 1696,4
• Strömungsrichtung: variabel
• Anschlussart: Schweißstutzen
• Automatischer Entlüfter: integriert

Der Reflex Exvoid Luft-Mikroblasenabscheider A 323,9 mm mit Schweißstutzen bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für vielfältige Anwendungen geeignet und unterstützt die Effizienz und Betriebssicherheit der Anlagen.
