Reflex Ausdehnungsgefäß C MAG 50, 50L, 3 bar, Diskusform, Grau

Der Reflex Reflex C Ausdehnungsgefäß MAG 50 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 50 Litern und einem maximalen Betriebsdruck von 3 bar. Es eignet sich für geschlossene Heiz- und Kühlwassersysteme und ist mit einer hochwertigen Butyl-Vollmembran ausgestattet, die den Gas- und Wasserraum zuverlässig trennt. Die graue Diskusform und die integrierte Aufhängelasche ermöglichen eine platzsparende und einfache vertikale Wandmontage.

Wie ist das Reflex C Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Ausdehnungsgefäß verfügt über ein flaches, zylindrisches Gehäuse in Diskusform mit einer langlebigen Epoxidharzbeschichtung. Die Membran besteht aus Butylkautschuk (IIR), der eine hohe Beständigkeit gegen Diffusion zwischen Gas- und Wasserraum bietet. Die Membran ist nicht austauschbar und entspricht der Norm DIN EN 13831. Das Gefäß ist für den Einsatz mit Frostschutzmitteln mit einem Anteil von 25 bis 50 Prozent ausgelegt.

Für welche Anwendungen und Systeme ist das Reflex C Ausdehnungsgefäß geeignet?

Das Reflex C ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert. Es ist geeignet für Zentralheizungen und Kühlanlagen, jedoch nicht für Leitungswasser. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Das Gefäß ist für den Dauerbetrieb bei Mediumtemperaturen von -10 °C bis 70 °C ausgelegt.

Wie erfolgt die Montage und welche Anschlussmöglichkeiten gibt es?

Das Ausdehnungsgefäß ist für die vertikale Montage vorgesehen und verfügt über integrierte Befestigungslaschen zur einfachen Wandmontage. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Das Gefäß ist nicht mit Füßen, Manometer oder Sicherheitsventil ausgestattet und wird ohne Befestigungsmaterial geliefert.

Welche Normen und Zulassungen erfüllt das Reflex C Ausdehnungsgefäß?

Das Gefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die Membran trennt zuverlässig die statische Gasfüllung vom Wasserraum, wodurch der Vordruck stabil bleibt und die Diffusion minimiert wird.

Technische Daten

• Nennvolumen: 50 l
• Maximaler Betriebsdruck: 3 bar
• Farbe: grau

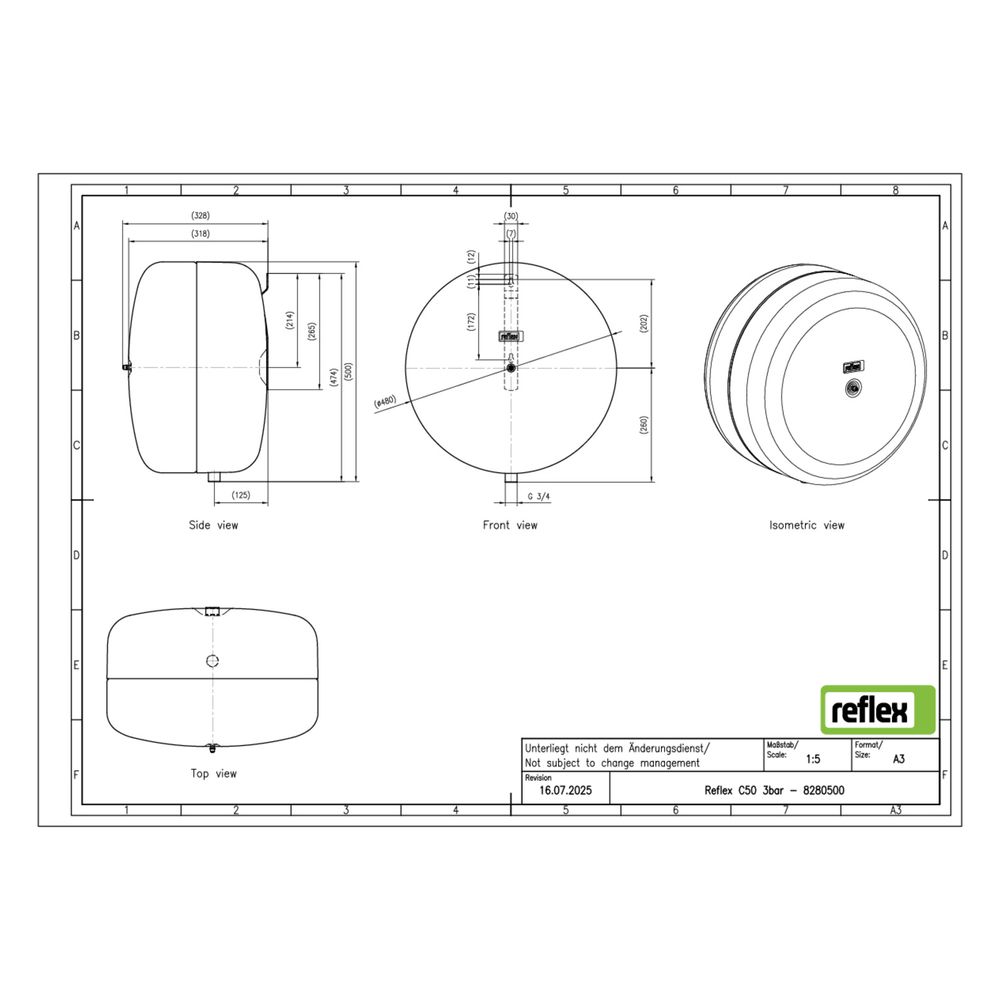

• Bauhöhe: 500 mm
• Durchmesser: 480 mm
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
• Montage: vertikal mit Befestigungslaschen

Das Reflex Reflex C Ausdehnungsgefäß MAG 50 bietet eine zuverlässige Druckpufferung für Heiz- und Kühlwassersysteme mit einem Nennvolumen von 50 Litern und einem maximalen Betriebsdruck von 3 bar. Die hochwertige Butylmembran und die robuste Epoxidharzbeschichtung sorgen für eine lange Lebensdauer und eine stabile Funktion bei Temperaturen bis 70 °C.
