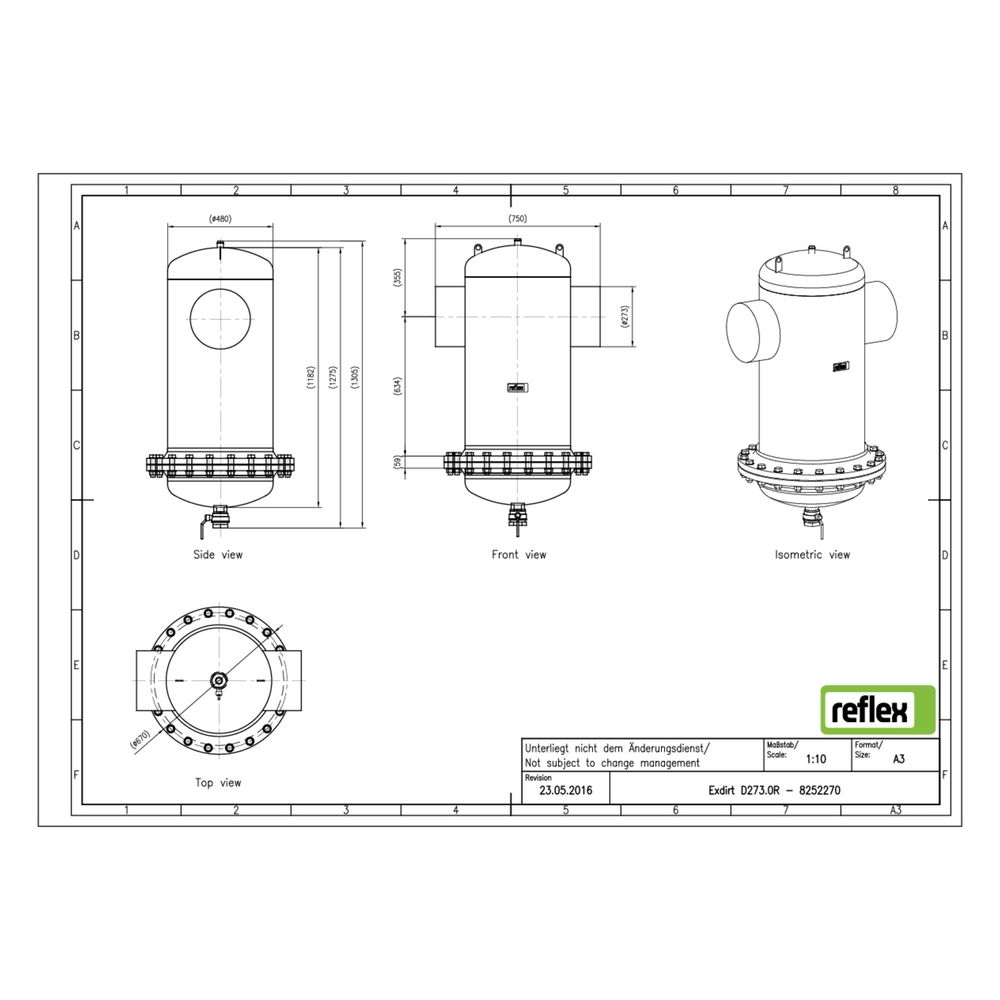

Reflex Exdirt Schmutzabscheider D 273mm R, mit Wartungsflansch und Schweißstutzen, 10 bar
Der Reflex Exdirt Schmutzabscheider D 273 mm R mit Wartungsflansch und Schweißstutzen ist eine robuste Armatur für geschlossene Heiz- und Kühlwassersysteme. Er ist ausgelegt für Wasser und Wasser-Glykol-Gemische bis zu einem Mischverhältnis von 50 zu 50 Prozent und entfernt Schmutz- und Schlammpartikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von 0 bis 110 Grad Celsius unterstützt der Schmutzabscheider den Schutz und die Effizienz der Anlage.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromsystems mit Beruhigung, das eine effektive Abscheidung von Partikeln ermöglicht. Ein speziell gestalteter Einsatz filtert kleinste Schmutzpartikel, während das magnetische Funktionsprinzip die Abscheidung ferromagnetischer Partikel unterstützt. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.
Welche Ausführung und Anschlüsse hat das Modell?
Das Gehäuse besteht aus Stahl und die Ausführung ist horizontal. Die hier beschriebene Variante verfügt über einen Schweißstutzen und einen Wartungsflansch, der einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten bietet.
Für welche Systeme und Medien ist der Schmutzabscheider geeignet?
Der Reflex Exdirt ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser-Glykol-Gemischen bis zu 50 Prozent Glykolanteil betrieben werden.
Technische Daten
- Rohraußendurchmesser: 273 mm
- Nenndurchmesser: 10 Zoll (250)
- Maximaler Betriebsdruck: 10 bar
- Maximale Glykol-Mischung: 50 %
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Kvs-Wert: 1185,7
- Durchflussleistung: 0,10 bis 288 m³/h
- Werkstoff Gehäuse: Stahl
- Ausführung: horizontal
- Reinigung während des Betriebs: möglich
- Magnetisches Funktionsprinzip: ja
Der Reflex Exdirt Schmutzabscheider D 273 mm R mit Schweißstutzen und Wartungsflansch bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und unterstützt so den Schutz und die Effizienz von Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 Grad Celsius ist er für vielfältige Anwendungen in geschlossenen Systemen geeignet.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252270 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8252270 |
| Ausführung | horizontal |
| Baulänge | 750,00 |
| Durchflussleistung | 0,10 - 288,00 |
| EAN-13 | 4036705118739 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 196 kg |
| Kvs-Wert | 1185,70 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 10 Zoll (250) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 273,00 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
