Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 50, mit Flansch, 4-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW DN 50 ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Ausgestattet mit einem Flanschanschluss und einem maximalen Betriebsdruck von 10 bar, eignet sich dieses Gerät zur effizienten Entfernung von Schlamm, Mikroblasen und Partikeln aus dem Medium Wasser oder Wasser/Glykolgemisch bis zu 50 Prozent.

Wie schützt der Extwin Schmutzabscheider empfindliche Geräte?

Der Extwin Schmutzabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil ab. Dadurch werden Mikroblasen und Luft zuverlässig aus dem System entfernt, was die Funktion empfindlicher Komponenten an Hochpunkten sichert.

Wie werden Schmutzpartikel und Schlamm im System entfernt?

Das Gerät ist mit einem speziell gestalteten Einsatz ausgestattet, der Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom abscheidet. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht.

Für welche Medien und Systeme ist der Extwin geeignet?

Der Schmutzabscheider ist für die Verwendung mit Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 Prozent ausgelegt. Er ist speziell für geschlossene Systeme konzipiert und eignet sich sowohl für Heiz- als auch Kühlsysteme. Eine Verwendung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.

Welche Ausführung und Anschlussarten sind verfügbar?

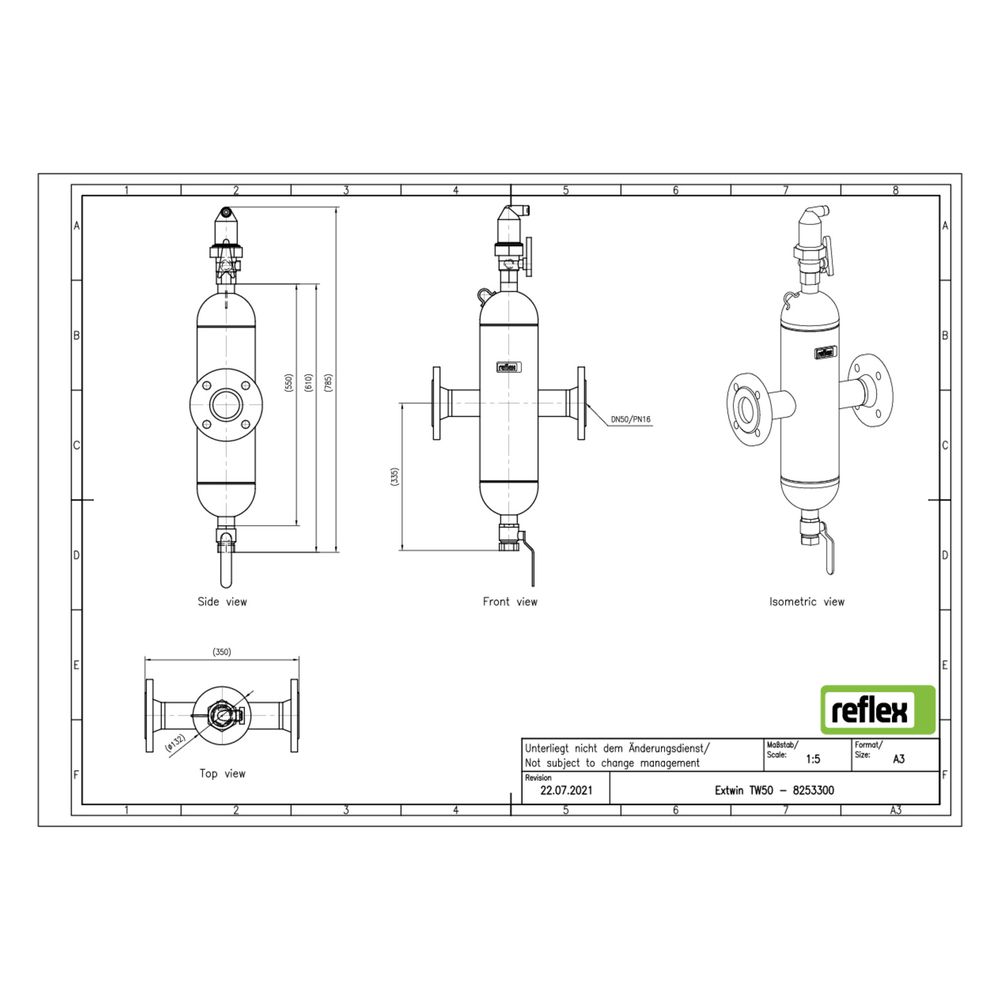

Der Extwin ist in einer horizontalen Ausführung mit Flanschanschluss erhältlich. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 60,30 mm. Die Baulänge des Geräts liegt bei 350 mm, und der Kvs-Wert beträgt 72,20, was eine Durchflussleistung von 0,10 bis 12,50 m³/h ermöglicht.

Welche zusätzlichen Funktionen bietet der Extwin Schmutzabscheider?

Das Gerät verfügt über ein magnetisches Funktionsprinzip zur optionalen Separierung ferromagnetischer Partikel mittels eines Magneteinsatzes (Exferro). Zudem arbeitet es nach dem Prinzip Vollstrom mit Beruhigung und ist mit einem automatischen Entlüfter ausgestattet, der die Luftabscheidung unterstützt.

Technische Daten

• Anschluss: Flansch
• Nenndurchmesser: DN 50
• Maximaler Arbeitsdruck: 10 bar
• Baulänge: 350 mm
• Rohraußendurchmesser: 60,30 mm
• Kvs-Wert: 72,20
• Durchflussleistung: 0,10 bis 12,50 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Geeignet für: geschlossene Systeme, Heizung, Kühlung
• Automatischer Entlüfter: ja
• Magnetisches Funktionsprinzip: ja

Der Reflex Extwin Schmutzabscheider TW DN 50 mit Flanschanschluss bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schlammabscheidung für Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Durchflussleistung von bis zu 12,5 m³/h unterstützt er die Systemeffizienz und schützt empfindliche Komponenten durch kontinuierliche Entlüftung und Partikelabscheidung.
