Reflex Servitec Magcontrol 120/T/90 Vakuum-Sprührohrentgasung, bis 220m3, 1,3-9,0 bar, Control Touch

Der Reflex Servitec Magcontrol 120/T/90 ist eine Vakuum-Sprührohrentgasung für geschlossene Heiz- und Kühlkreisläufe mit einem variablen Betriebsdruck von 1,3 bis 9,0 bar und einer maximalen Anlagenkapazität von 220 m³. Die vollautomatische Multifunktionseinheit mit Control Touch Steuerung eignet sich besonders für Hochhäuser sowie Nahwärme- und Wärme-Kälteverbundsysteme. Sie sorgt für eine zuverlässige Entgasung und kontrollierte Nachspeisung, um Betriebsstörungen durch gelöste oder freie Gase zu reduzieren.

Wie funktioniert die Vakuum-Sprührohrentgasung Servitec Magcontrol 120/T/90?

Die Entgasung erfolgt im Hydraulikteil mittels einer Edelstahl-Kreiselpumpe in Kombination mit einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr, das mit Vakuumsprühdüse, Peilrohrentgasung sowie Druck- und Niveauüberwachung ausgestattet ist. Das System entgast das Inhalts-, Füll- und Nachspeisewasser durch optimierte Zyklen für Dauer-, Intervall- und Nachspeiseentgasung. Die Nachspeisung wird über ein betriebssicheres Magnetventil gesteuert und kann über eine integrierte Systemdruckauswertung oder ein externes 230-V-Signal angesteuert werden. Alternativ ist eine Nachspeisung aus einem offenen Netztrennbehälter möglich.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Touch Einheit?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie zeigt Systemdruck, Betriebs- und Störmeldungen grafisch und textlich an und beinhaltet eine frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr sowie differenzierendem Fehler- und Parameterspeicher. Signalisierungen umfassen den aktiven Betriebsmodus, Sammelstörmeldungen, Minimalfüllniveau sowie die Funktion von Pumpe und Nachspeiseventil. Kommunikationsschnittstellen wie RS485, TTL, potenzialfreie Ausgänge und analoge Ausgänge ermöglichen die Integration in übergeordnete Systeme.

Wie ist die Bauweise und Installation der Servitec Magcontrol 120/T/90 gestaltet?

Die Einheit ist ergonomisch und wartungsfreundlich in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumpräzisionsprofilen eingebunden. Die Leistungselektronik ist in einem Kunststoffschaltschrank unterhalb der Bedieneinheit montiert und verfügt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett verrohrt, anschlussfertig nach VDE-Vorschriften verdrahtet und mit integrierten Absperrungen an den Systemanschlüssen ausgestattet. Eine optionale separate Wandmontage der Bedieneinheit ist bis zu drei Meter Entfernung möglich.

Für welche Einsatzbereiche ist die Reflex Servitec Magcontrol 120/T/90 geeignet?

Die Servitec Magcontrol ist für Heiz- und Kühlkreisläufe sowie Anlagen konzipiert, in denen Betriebsstörungen durch gelöste oder freie Gase vermieden werden sollen. Typische Einsatzgebiete sind Hochhäuser, Nahwärme- und Wärme-Kälteverbundsysteme. Die vollautomatische Entgasung und Nachspeisung unterstützt einen stabilen Betrieb und trägt zur Effizienzsteigerung durch kontinuierliche Überwachung und Steuerung bei.

Technische Daten

• Betriebsdruck: 1,3 bis 9,0 bar
• Maximales Anlagenvolumen: 220 m³
• Nennstrom: 3,6 A
• Maximale elektrische Leistungsaufnahme: 1,5 kW

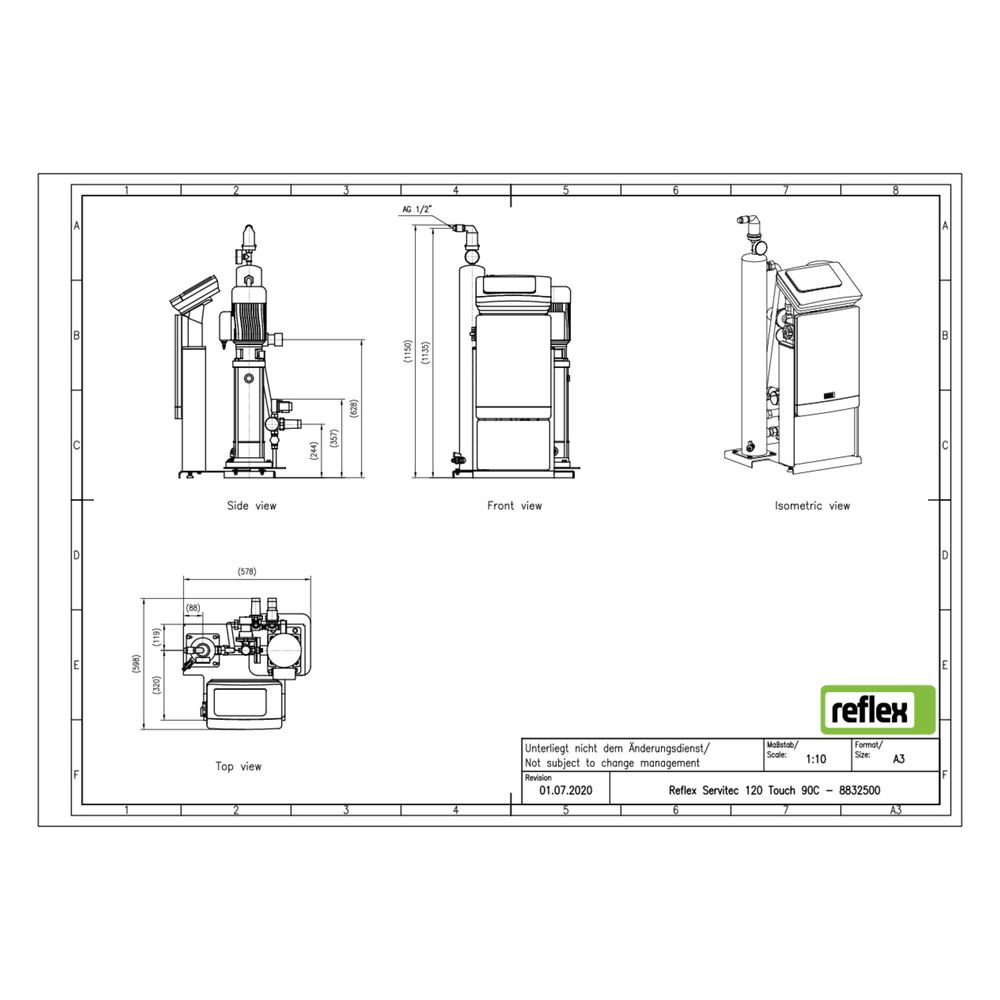

• Baulänge: 578 mm
• Bauhöhe: 1150 mm
• Bautiefe: 598 mm
• Anschlussmaß Einlass: 1 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll
• Schalldruckpegel: 55 dB(A)
• Umgebungstemperatur: 1 bis 35 °C
• Frequenz: 50 Hz

Die Reflex Servitec Magcontrol 120/T/90 bietet eine leistungsstarke und flexible Lösung zur Vakuum-Sprührohrentgasung in Heiz- und Kühlkreisläufen. Mit einem variablen Betriebsdruck von 1,3 bis 9,0 bar und einer maximalen Anlagenkapazität von 220 m³ sorgt sie für eine zuverlässige Entgasung und kontrollierte Nachspeisung. Die integrierte Control Touch Steuerung mit Touchdisplay ermöglicht eine komfortable Überwachung und Steuerung aller relevanten Systemfunktionen.
