Beschreibung
Reflex Variomat VG 2000 Ausdehnungsgefäß MAG, Nennvolumen 2000l, Vollmembran
Der Reflex Variomat VG 2000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 2000 Litern, das für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen konzipiert ist. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist nach EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Es eignet sich für den Einsatz in Heizungs- und Druckhaltungssystemen, die eine zuverlässige Druckstabilisierung erfordern.
Wie ist das Ausdehnungsgefäß konstruiert?

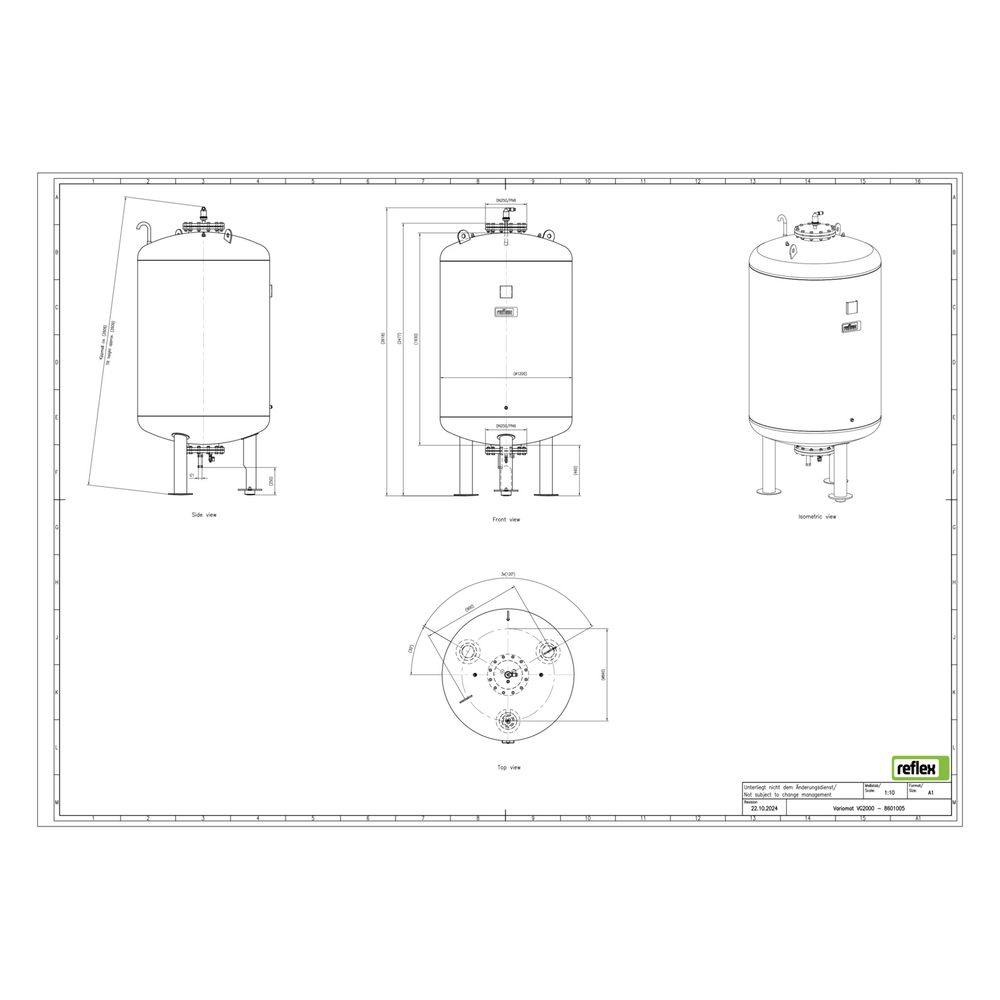

Das Variomat VG 2000 ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert, das eine sichere Entlüftung ermöglicht. Eine angeschweißte seitliche Muffe erlaubt den Anschluss eines Membranbruchmelders zur Überwachung des Membranzustands.
Welche Funktionen bietet die Steuereinheit?
Die Steuereinheit fungiert als Kombigerät für die Druckhaltung mit einer oder zwei Pumpen. Sie beinhaltet Überströmventile in Form von Motorkugelhähnen mit patentierter Schaltung, die einen automatischen hydraulischen Abgleich sicherstellen und so eine effiziente Druckregelung ermöglichen.
Welche technischen Eigenschaften sind besonders hervorzuheben?
Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 6 bar (PN 6) ausgelegt und kann Mediumtemperaturen bis zu 70 °C im Dauerbetrieb standhalten. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Ein Messumformer für die Niveaumessung ist integriert, der eine präzise Überwachung des Füllstands ermöglicht.
Technische Daten
- Nennvolumen: 2000 Liter
- Bauhöhe: 2587 mm
- Durchmesser: 1200 mm
- Maximaler Arbeitsdruck: 6 bar
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Druckstufe: PN 6
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Außenbeschichtung: kunststoffbeschichtet
- Bauform: stehend mit Fußkonstruktion
Das Reflex Variomat VG 2000 Ausdehnungsgefäß bietet eine robuste und normgerechte Lösung für die Druckhaltung in pumpengesteuerten Systemen. Mit einem Nennvolumen von 2000 Litern, einer maximalen Mediumtemperatur von 70 °C und einem Arbeitsdruck von 6 bar ist es für vielfältige Anwendungen in der Haustechnik geeignet und unterstützt durch seine Ausstattung eine präzise und sichere Druckregelung.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8601005 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8601005 |
| Bauhöhe | 2587,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705113772 |
| Gewicht | 450 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | DE30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
