Beschreibung
Reflex SL Ausdehnungsgefäß MAG 320, Nennvolumen 320l, 6 bar, schlanke Bauform, Grau
Der Reflex SL Ausdehnungsgefäß MAG 320 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 320 Litern und einem maximalen Betriebsdruck von 6 bar. Es zeichnet sich durch seine schlanke Bauform und die graue Epoxidharzbeschichtung aus. Das Gefäß ist speziell für geschlossene Heiz- und Kühlsysteme mit Gewindeanschlüssen konzipiert und eignet sich besonders für Anwendungen mit begrenztem Platzangebot.
Für welche Systeme ist das Reflex SL Ausdehnungsgefäß geeignet?
Das Reflex SL Ausdehnungsgefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt. Es erfüllt die Anforderungen der DIN EN 13831 und ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen. Das Gefäß ist für den Einsatz in Zentralheizungen und Kühlsystemen geeignet, wobei es nicht für Leitungswasser ausgelegt ist. Die Membran aus Butylkautschuk (IIR) trennt den Wasser- und Gasraum im Inneren des Gefäßes.
Welche Bauform und Anschlüsse bietet das Ausdehnungsgefäß?

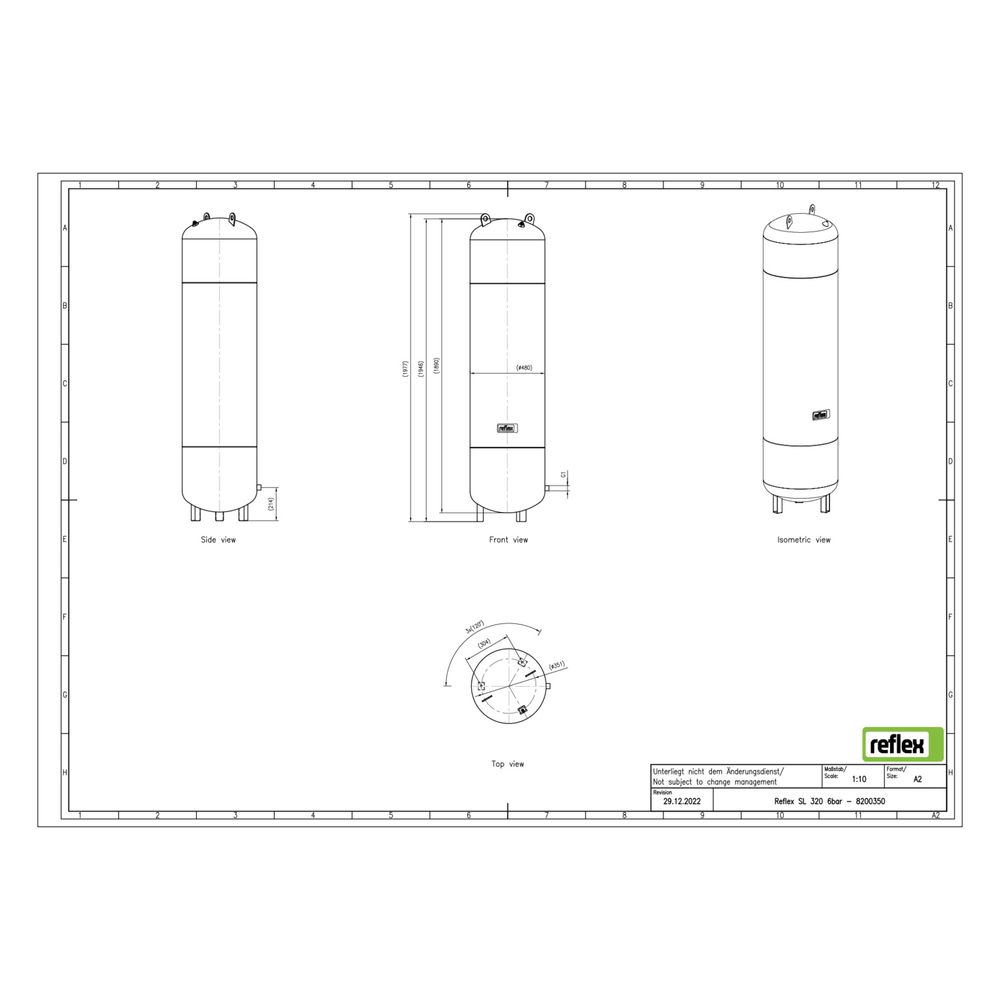

Das Gefäß verfügt über eine schlanke Bauform mit einem Durchmesser von 480 mm und einer Bauhöhe von 1946 mm. Es ist vertikal aufstellbar und mit Füßen ausgestattet. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Sicherheitsventil, Manometer oder Befestigungsmaterial sind nicht integriert.
Welche technischen Eigenschaften und Betriebsbedingungen sind zu beachten?
Das Ausdehnungsgefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die es vor Korrosion schützt. Die nicht tauschbare Halbmembran entspricht der DIN EN 13831. Es ist für den Einsatz mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent geeignet. Die maximale zulässige Systemtemperatur beträgt 120 °C, während die maximale Dauerbetriebstemperatur bei 70 °C liegt. Der Vordruck ist auf 1,5 bar eingestellt, und das Kippmaß beträgt 2004 mm. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C.
Technische Daten
- Nennvolumen: 320 l
- Maximaler Betriebsdruck: 6 bar
- Bauhöhe: 1946 mm
- Durchmesser: 480 mm
- Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
- Rohraußendurchmesser Anschluss: 33,7 mm
- Max. Systemtemperatur: 120 °C
- Max. Dauerbetriebstemperatur: 70 °C
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
- Vordruck: 1,5 bar
- Kippmaß: 2004 mm
- Membranwerkstoff: Butylkautschuk (IIR)
Das Reflex SL Ausdehnungsgefäß MAG 320 überzeugt durch seine schlanke Bauform und robuste Epoxidharzbeschichtung. Mit einem Nennvolumen von 320 Litern und einem maximalen Betriebsdruck von 6 bar ist es ideal für den Einsatz in geschlossenen Heiz- und Kühlsystemen. Die vertikale Aufstellung mit Füßen und der metrische Außengewindeanschluss sorgen für eine einfache Integration in bestehende Anlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex SL |
| Hersteller-Produktgruppe | Reflex SL |
| Hersteller-Artikelnummer | 8200350 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8200350 |
| Bauhöhe | 1946,00 |
| Durchmesser | 480,00 |
| EAN-13 | 4036705158902 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 53 kg |
| Kippmaß | 2004,00 |
| Max Arbeitsdruck | 6,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
