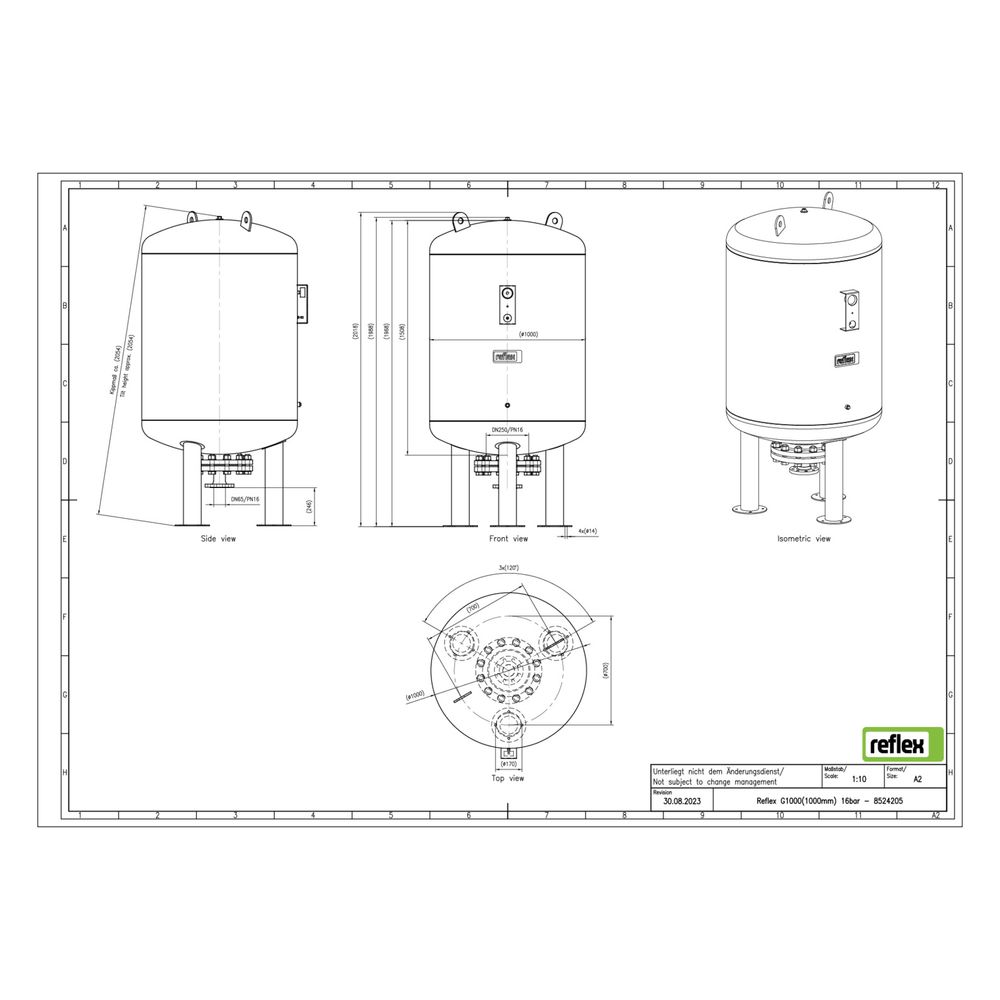

Reflex Ausdehnungsgefäß G MAG 1000/1000, 1000L, 16 bar, mit Besichtigungsöffnung, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 1000/1000 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar. Es eignet sich für geschlossene Heiz- und Kühlwassersysteme und ist mit einer langlebigen Epoxidharzbeschichtung versehen. Typische Einsatzbereiche sind Zentralheizungen und Kühlsysteme, bei denen eine zuverlässige Druckkompensation erforderlich ist.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Das Gefäß ist stehend ausgeführt und besitzt eine robuste Epoxidharzbeschichtung, die für eine lange Lebensdauer sorgt.
Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?
Das Gefäß ist bei einem Volumen von 1000 Litern mit Flanschanschlüssen DN65 mit Druckstufen PN6 beziehungsweise PN16 ausgestattet. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um eine sichere Handhabung zu ermöglichen. Zudem ist eine Muffe für einen optionalen Membranbruchmelder integriert. Das Gefäß besitzt eine Besichtigungsöffnung und ist für die vertikale Platzierung mit Füßen konzipiert.
Für welche Betriebsbedingungen ist das Ausdehnungsgefäß geeignet?
Das Reflex G Ausdehnungsgefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Betriebstemperatur von 70 °C ausgelegt. Es ist geeignet für den Einsatz mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent. Das Gefäß ist für den Dauerbetrieb mit Mediumtemperaturen von -10 bis 70 °C konzipiert und kann sowohl in Heiz- als auch in Kühlsystemen eingesetzt werden.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Für den Schweizer Markt besteht keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 16 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Betriebstemperatur: 70 °C
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Anschluss: Flansch DN65/PN6 bzw. DN65/PN16
- Durchmesser: 1000 mm
- Bauhöhe: 2031 mm
- Vordruck: 2 bar
- Farbe: Grau
Das Reflex Reflex G Ausdehnungsgefäß MAG 1000/1000 bietet eine zuverlässige Druckkompensation für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 1000 Litern, einem maximalen Betriebsdruck von 16 bar und einer robusten EPDM-Membran ist es für anspruchsvolle Anwendungen geeignet und ermöglicht eine lange Lebensdauer durch seine hochwertige Epoxidharzbeschichtung.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8524205 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8524205 |
| Bauhöhe | 2031,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1000,00 |
| EAN-13 | 4036705111600 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 470 kg |
| Kippmaß | 2054,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
