Beschreibung
Reflex Longtherm Plattenwärmetauscher RMG-21-70, geschraubt, 70 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-21-70 ist ein geschraubter Wärmetauscher mit 70 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete flexibel erweitert werden. Dies macht ihn besonders anpassungsfähig an wechselnde Anforderungen und unterschiedliche Medien.
Welche technischen Eigenschaften zeichnen den Longtherm RMG-21-70 aus?

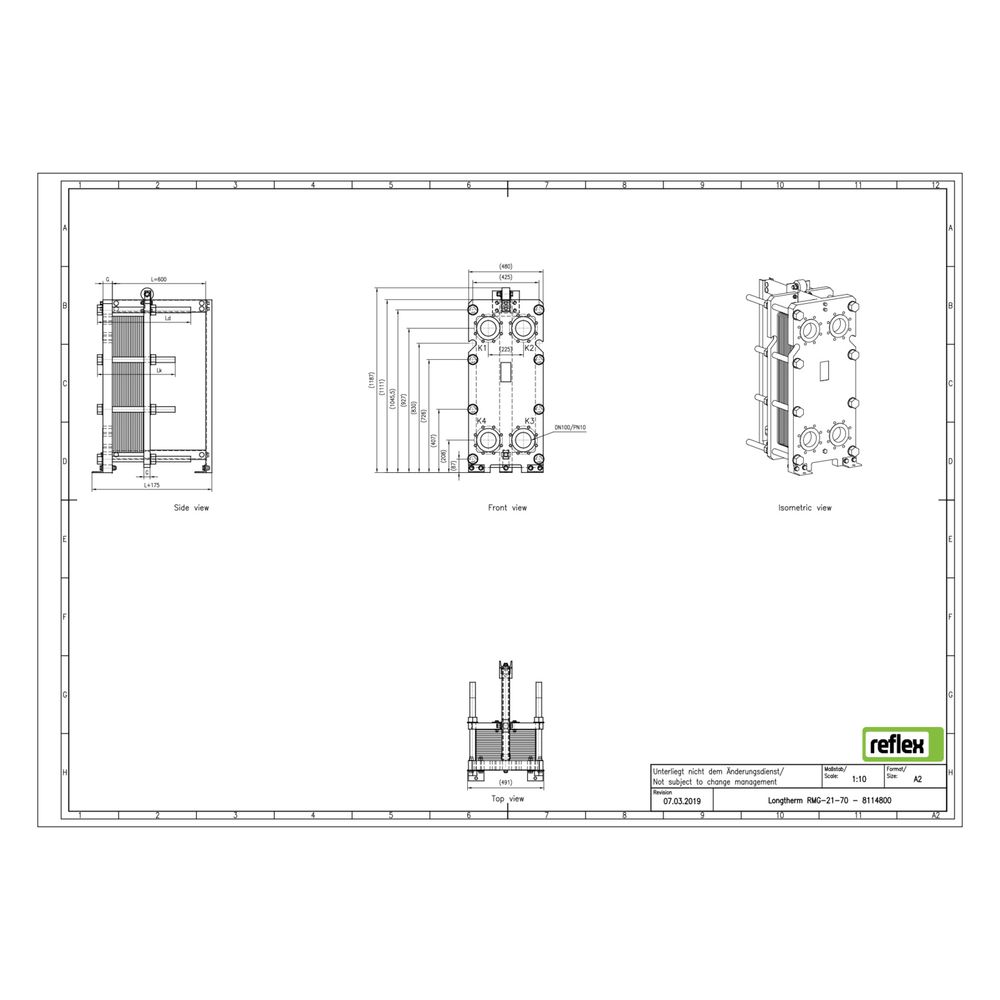

Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 745 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 225 mm. Die Edelstahlplatten sind mit zwei Kanalformen ausgestattet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche Konfigurationsmöglichkeiten bestehen?
Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell angepasst werden, um den spezifischen Anforderungen verschiedener Medien gerecht zu werden.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff der Platten: Edelstahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Mittenabstand Anschlüsse: 225 mm
- Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RMG-21-70 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, der flexiblen Erweiterbarkeit und der einfachen Wartung ist er eine zuverlässige Lösung für anspruchsvolle industrielle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8114800 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8114800 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705179600 |
| Geeignet für Dämmschale | nein |
| Gewicht | 405 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
