Beschreibung
Reflex Longtherm Plattenwärmetauscher RMG-21-55, geschraubt, 55 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-21-55 ist ein geschraubter Wärmetauscher mit 55 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung sowie einfache Wartung und Erweiterbarkeit erforderlich sind.

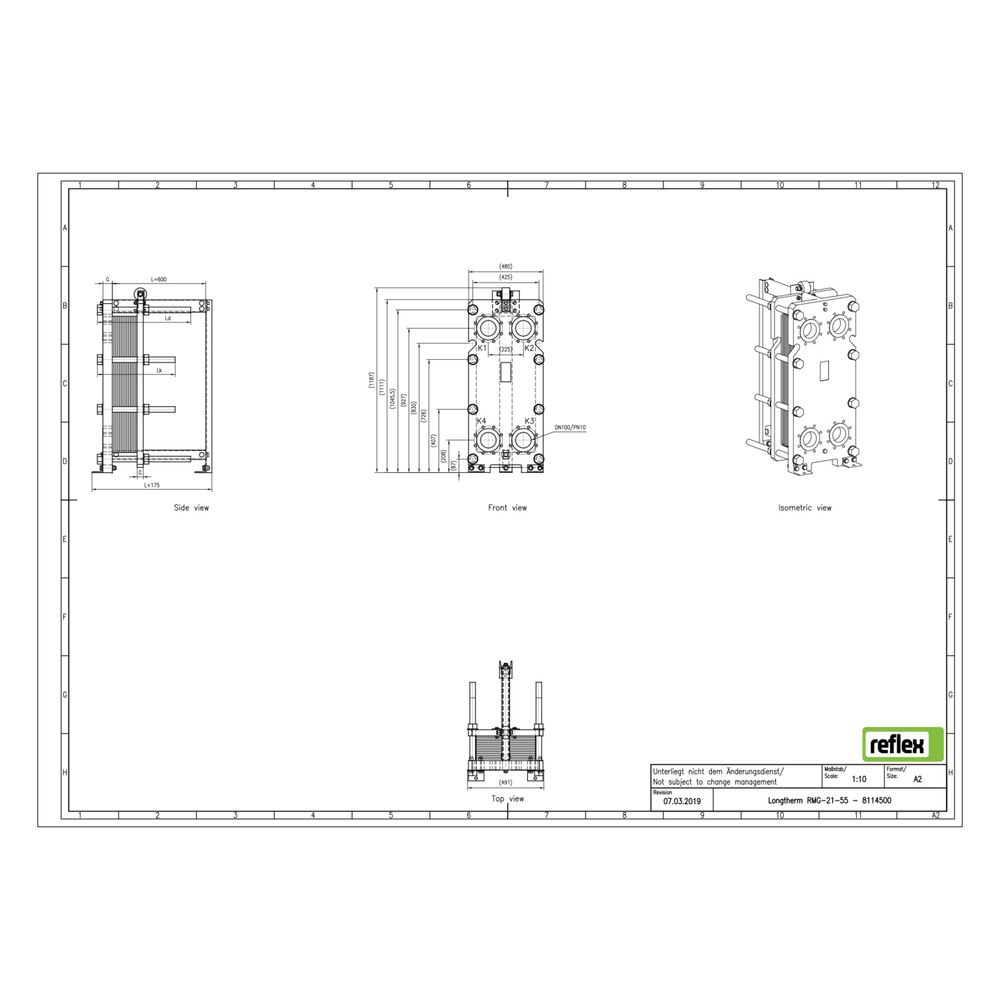

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung, Reinigung und Erweiterung durch zusätzliche Plattenpakete.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Für welche Betriebsbedingungen ist der Longtherm RMG-21-55 ausgelegt?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen primären Nenndurchmesser von DN 100. Die Baumaße betragen 480 mm Länge, 1181 mm Höhe und 745 mm Tiefe. Seitliche Anschlussmöglichkeiten sind nicht vorhanden, und der Wärmetauscher ist nicht vollversiegelt. Eine Dämmschale ist für dieses Modell nicht vorgesehen.
Welche Zulassungen und Materialien kommen beim Longtherm zum Einsatz?
Der Reflex Longtherm Plattenwärmetauscher erfüllt die Anforderungen der Richtlinie für Druckgeräte 2014/68/EU. Die Platten bestehen aus rostfreiem Stahl, das Lotmaterial ist aus Kupfer gefertigt. Die Dichtungen bestehen aus klebefreiem NBR-Butyl, das eine zuverlässige Abdichtung sicherstellt.
Technische Daten
- Anzahl der Platten: 55
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Werkstoff Lotmaterial: Kupfer
- Mittenabstand Anschlüsse: 225 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RMG-21-55 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den klebefreien NBR-Dichtungen und der flexiblen, geschraubten Bauweise ist er für industrielle Anwendungen mit einem maximalen Arbeitsdruck von 10 bar geeignet und ermöglicht eine einfache Wartung sowie Erweiterung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8114500 |
| Hersteller | Reflex |
| Anzahl der Platten | 55,00 |
| Artikelnummer | REFLEX-8114500 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705179570 |
| Geeignet für Dämmschale | nein |
| Gewicht | 383 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
