Reflex Longtherm Plattenwärmetauscher RMB-110-2-80, gelötet, 80 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-80 ist ein gelöteter, zweigängiger Wärmetauscher mit 80 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll. Er ist ausgelegt für Betriebstemperaturen bis 230 °C und einen maximalen Arbeitsdruck von 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heiz- und Kühlsysteme, in denen eine effiziente und zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

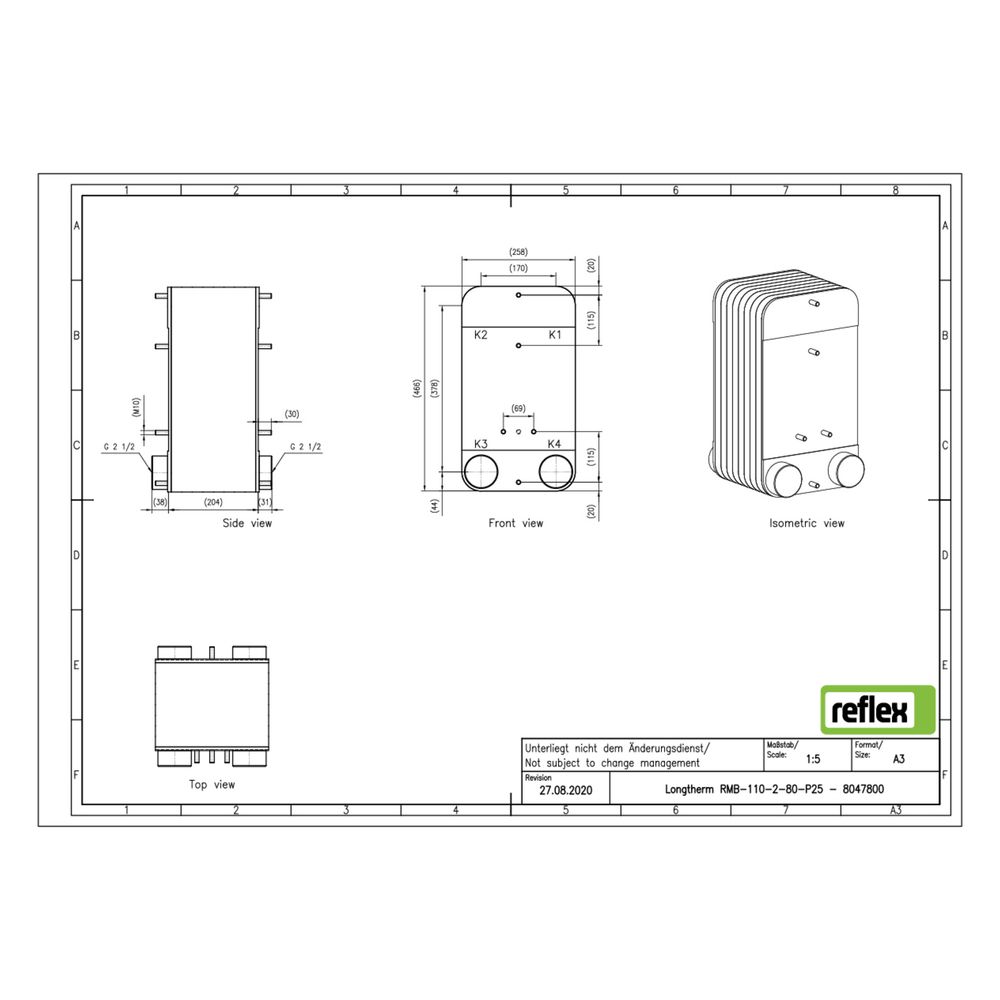

Der Plattenwärmetauscher verfügt über 80 Platten und misst 258 mm in der Länge, 466 mm in der Höhe und 204 mm in der Tiefe. Der primäre Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 2 1/2 Zoll (65 mm). Das Lotmaterial besteht aus Kupfer. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm Plattenwärmetauscher?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen, was die Einhaltung der geltenden Sicherheits- und Qualitätsanforderungen bestätigt.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 204 mm
- Nenndurchmesser primär: 2 1/2 Zoll (65 mm)
- Anschlussart: Außengewinde (G 2 1/2")
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
Der Reflex Longtherm Plattenwärmetauscher RMB-110-2-80 bietet eine robuste und langlebige Lösung für die effiziente Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion erfüllt er die Anforderungen industrieller Anwendungen zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8047800 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8047800 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 204,00 |
| EAN-13 | 4036705219252 |
| Geeignet für Dämmschale | ja |
| Gewicht | 46,35 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
